14 VS-616PC5/P5 Manual del usuario
Desmontaje y reemplazo del operador digital
Para extraer el operador digital de la cubierta frontal, empuje la palanca del
operador en el sentido que indica la flecha 1 y levante el operador digital en el
sentido que indica la flecha 2 (vea la figura 4).
Para volver a colocar el operador digital, enganche el operador en las mordazas A
en el sentido que indica la flecha 1 y después en las mordazas B en el sentido que
indica la flecha 2, y bloquee el operador digital en posición (vea la figura 5).
Desmontaje y reemplazo de la cubierta frontal
Para extraer la cubierta frontal primero extraiga el operador digital (vea la
sección previa). Oprima luego la cubierta en ambos lados en el sentido que
indican las flechas 2 y levante la cubierta en el sentido que indica la flecha 3.

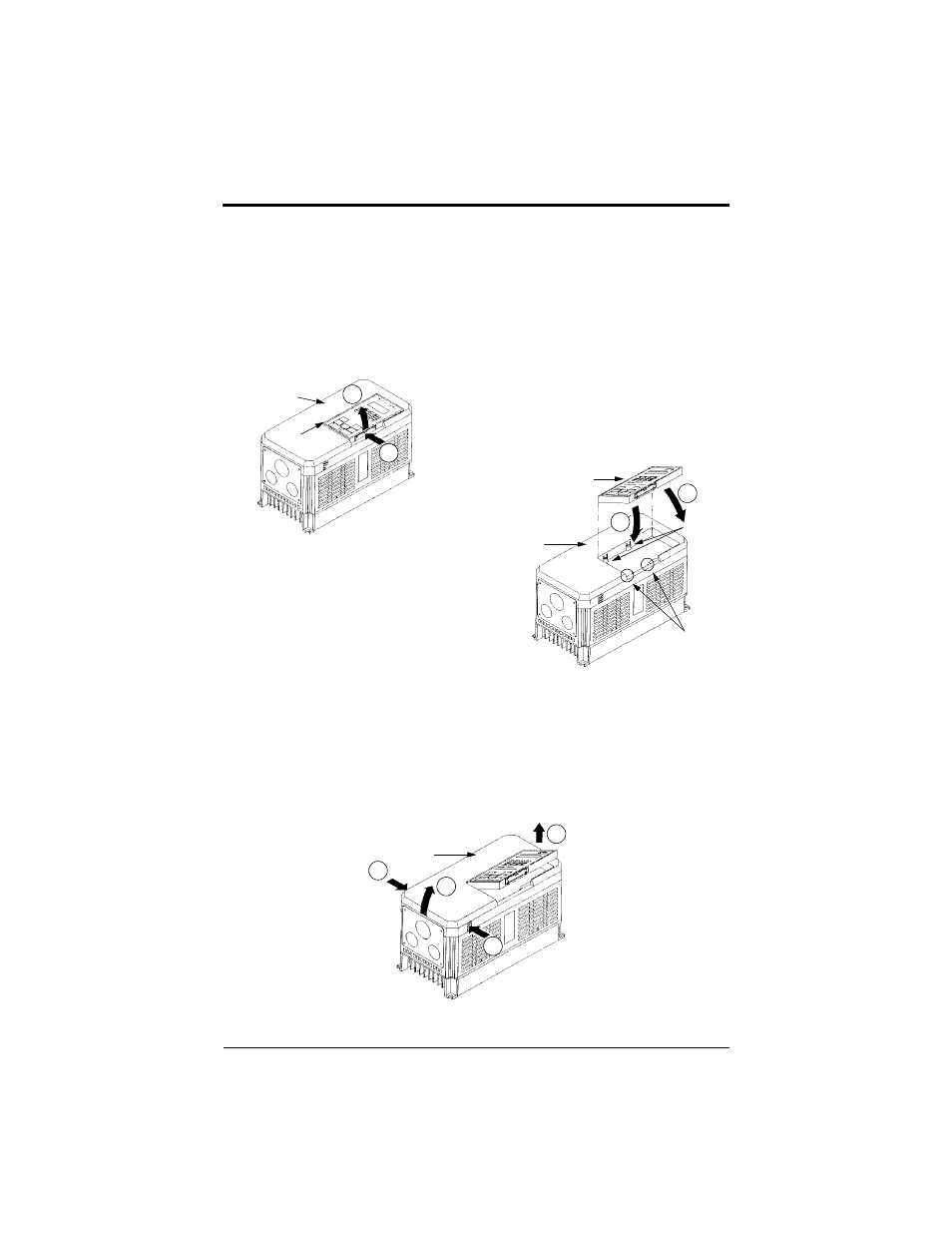

Figura 4 Desmontaje del operador digital
Figura 5 Reemplazo del operador digital
Cubierta frontal
Operador digital
Mordazas
Mordazas
Cubierta
Operador digital
2
2
1
1
frontal
A
B
Figura 6 Desmontaje y reemplazo de la cubierta frontal
1
2
3
Cubierta
2
frontal
Capítulo 1 - Recepción e instalación
Montaje
