VS-616PC5/P5 Manual del usuario 83
Capítulo 3 - Funciones de programación
Entradas y salidas

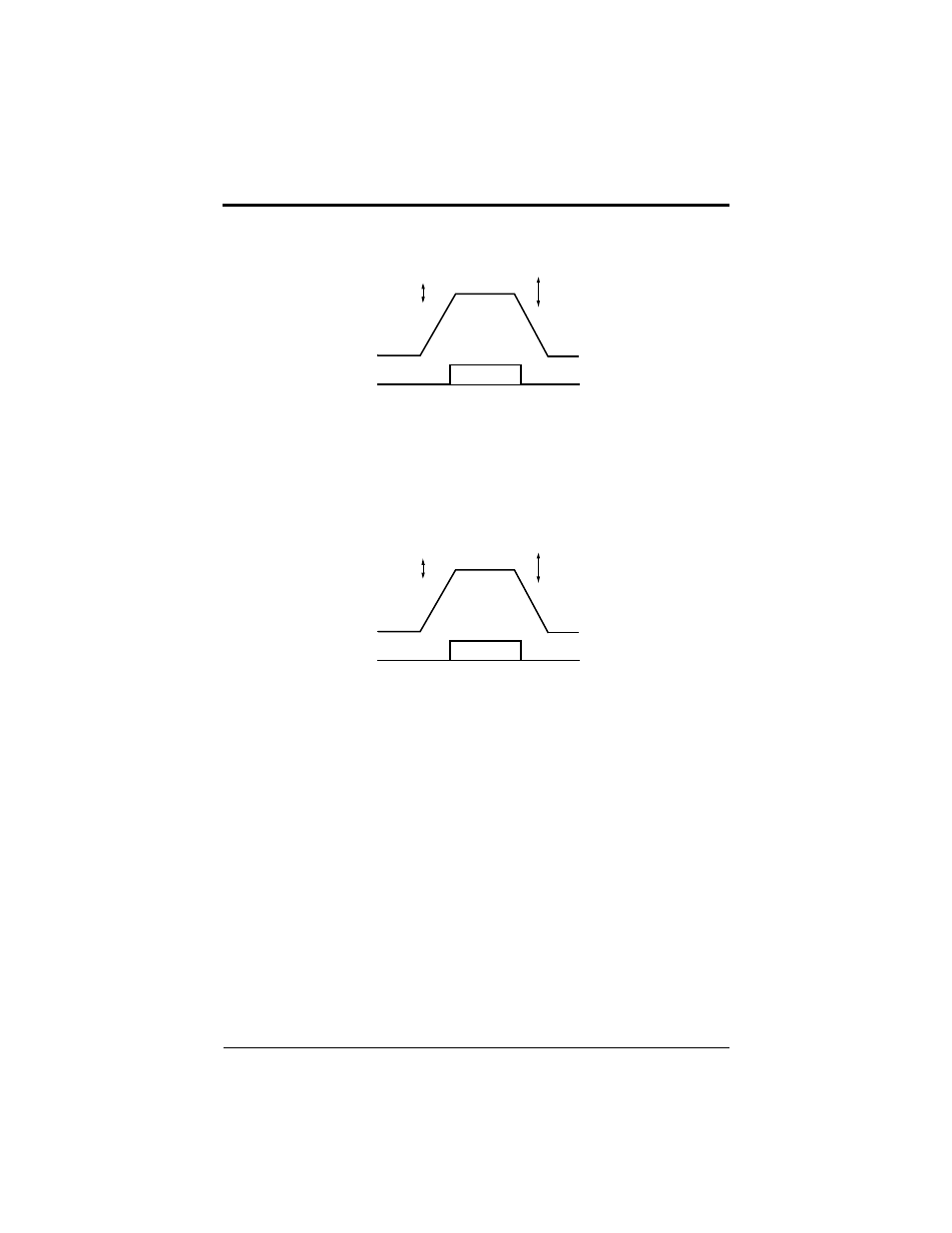

En la figura 51 vea un ejemplo de selección de la señal de acuerdo a la frecuencia
como función de las terminales de salida MA, MB o MI.
En la figura 52 vea un ejemplo de selección de la señal de acuerdo a la
frecuencia deseada como la función de las terminales de salida MA, MB o MI.
Ancho de detección ±2 Hz
Frecuencia de salida
Señal de acuerdo a la frecuencia SI
Ancho de liberación ±4 Hz
Referencia de frecuencia
Figura 53 Ejemplo de la señal de acuerdo a la frecuencia (configuración 2)
Ancho de detección ±2 Hz
Frecuencia de salida
Señal de acuerdo a la frecuencia deseada SI
Ancho de liberación ±4 Hz
Nivel de detección de la
Figura 54 Ejemplo de la señal de acuerdo a la frecuencia deseada
frecuencia deseada (n073)
(configuración 3)
