2.2 PANTALLA DEL OPERADOR DIGITAL
Mediante el operador digital se pueden ingresar a todas las funciones del
VS-616PC5/P5. Las siguientes son las descripciones de las secciones de la
pantalla y el teclado.
LOCAL
REMOTE
ENTER DSPL
RUN
STOP
RESET
DIGITAL OPERATOR
JVOP-131
PRGM
kWout Fref Fout Iout
F/R Montr Accel Decel
Fbias
Vmtr V/F Fgain
FLA PID kWsav
REMOTE
SEQ REF
LED Descripción
Config./Lectura
durante marcha
Fref Configurac./monitoreo de referencia de la
frecuencia Habilitado
Fout Monitoreo de la frecuencia de salida Habilitado
Iout Monitoreo de la corriente de salida Habilitado
kWout Monitoreo de la potencia de salida Habilitado
F/R Selección del comando de marcha adelante/
en reversa Habilitado
Montr Selección del monitoreo Habilitado
Accel Tiempo de aceleración Habilitado
Decel Tiempo de desaceleración Habilitado
Vmtr Voltaje nominal del motor Deshabilitado
V/F Selección del patrón V/f Deshabilitado
Fgain Ganancia de referencia de la frecuencia Deshabilitado
Fbias Polarización de referencia de la frecuencia Deshabilitado
FLA Corriente nominal del motor Deshabilitado
PID Selección de PID Deshabilitado
kWsav Selección de ahorro de energía Deshabilitado
PRGM Dato/número de los parámetros Deshabilitado

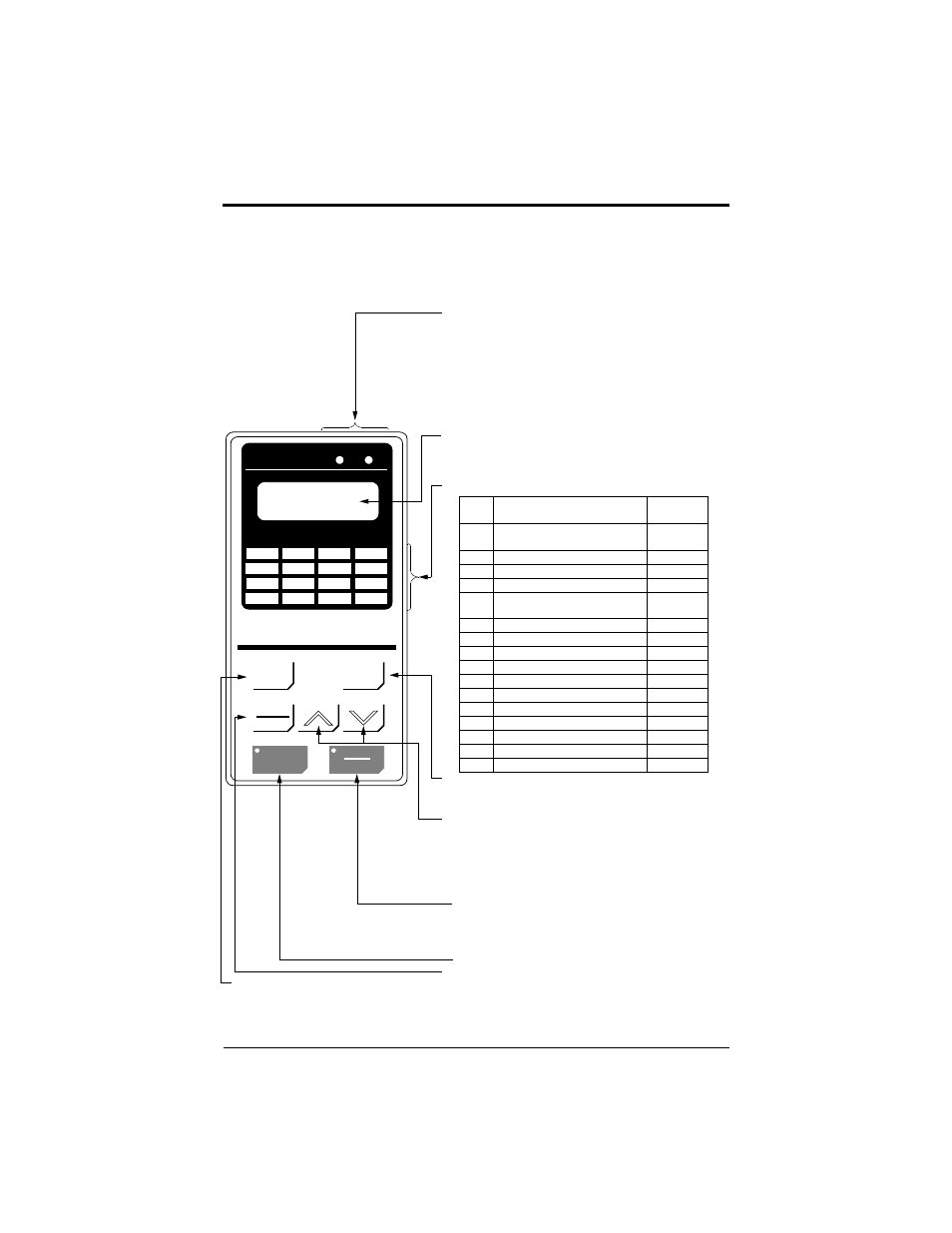

Figura 17 Pantalla del operador digital durante la energización
LED indicadores de modo (modo remoto)
Se enciende al seleccionar el modo de entrada desde la terminal del
circuito de control o mediante comunicación serie.
SEQ: Se enciende cuando se selecciona el comando de MARCHA
desde la terminal del circuito de control o mediante
comunicación serie.
REF: Se enciende cuando se selecciona la referencia de la frecuencia
desde las terminales del circuito de control FV o FI, o mediante
comunicación serie.
Pantalla
Indica los valores configurados de cada función o los valores de
monitoreo, tales como la frecuencia y la corriente de salida (4 dígitos).
Quick-Start LED’s
Tecla de ingreso
Indica el valor establecido para cada parámetro. Al oprimir nuevamente
esta tecla, se ingresa el valor configurado.
Teclas de cambio de números
Cambian los valores establecidos o los números de los parámetros
∧ :Tecla de incremento
∨ :Tecla de disminución
Teclas de comando de operación
Las teclas de comando de operación controlan el inversor.
STOP/RESET:
Se enciende el LED rojo después de oprimir la tecla STOP
(restablece la operación después de una falla; el
restablecimiento se desactiva cuando el comando de
marcha está ENCENDIDO).
RUN: Se enciende el LED rojo después de oprimir la tecla RUN.
Tecla de selección del modo de operación
Alterna entre operación REMOTA y LOCAL (operador digital).
Tecla de selección de pantalla
Selecciona los LED indicadores de arranque
rápido
