VS-616PC5/P5 Manual del usuario 17
Espacios libres
Al montar el VS-616PC5/PC deje espacios libres suficientes como para permitir
un enfriamiento efectivo, tal como se ilustra a continuación:
Notas:
1) Los espacios libres que se requieren en la parte superior y la inferior, así
como a ambos lados del inversor, son los mismos tanto para los chasis
abierto como para los gabinetes NEMA 1.
2) Para los modelos de inversores de 25 HP y menores (230 V y 460 V), retire
la cubierta inferior y la superior para convertir las unidades NEMA 1 a
chasis abierto.
3) Temperatura de aire de entrada permitida:
Chasis abierto:
-10 a + 45 °C (14 F a 113 °F)
NEMA 1: -10 a + 40 °C (14 a 104 °F)
4) Si desea montar las unidades dentro de un gabinete, instale un ventilador u
otro dispositivo de enfriamiento, a fin de limitar las temperaturas interiores
del inversor a menos de 45 °C (113 °F).
1.97 in (50 mm)
1.97 in (50 mm)
1.18 in (30 mm)
4.72 in (120 mm)
4.72 in (120 mm)
Aire
Aire
Vista frontal Vista lateral

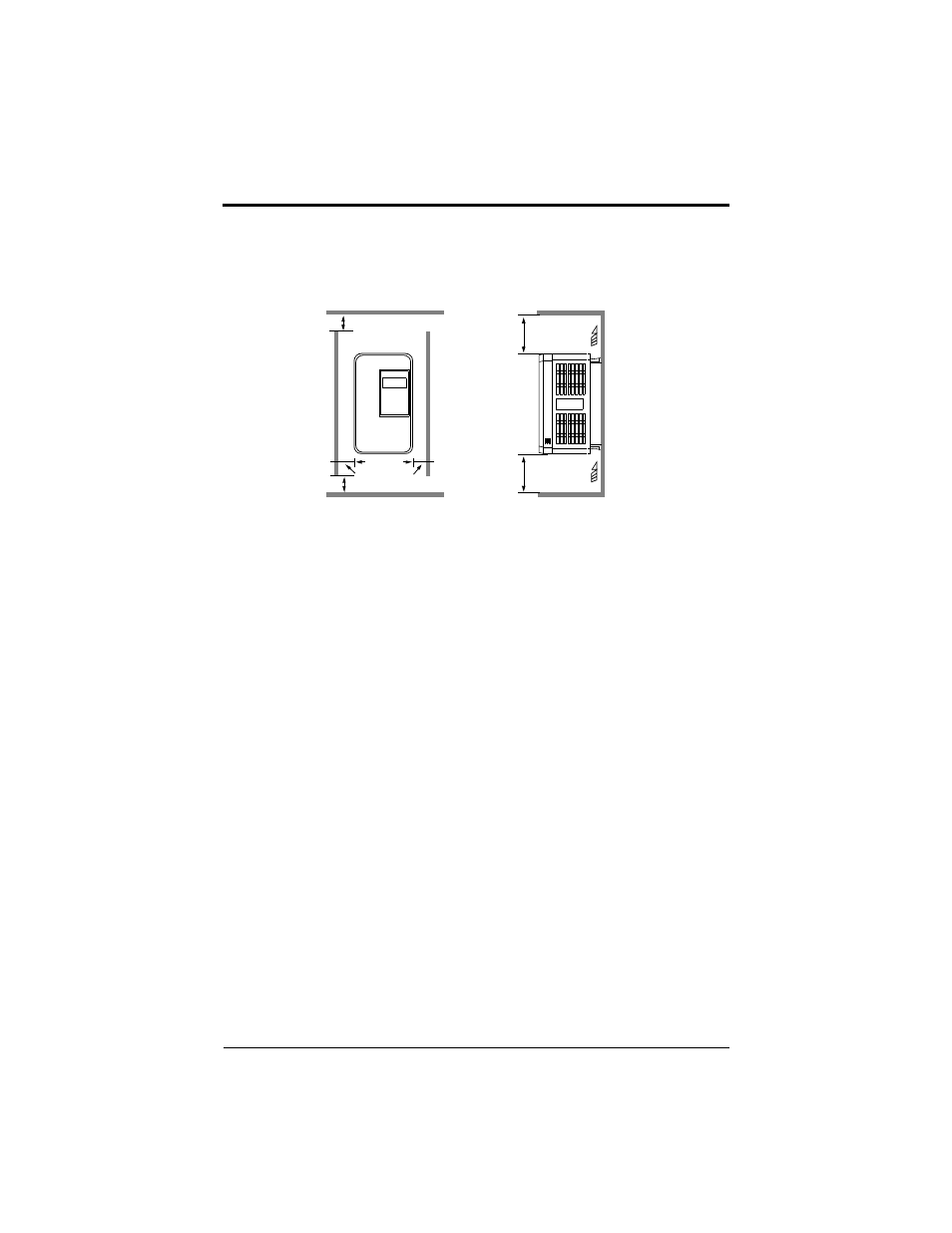

Figura 8 Espacios libres de VS-616PC5/P5
Capítulo 1 - Recepción e instalación
Montaje
