Capítulo 1 - Recepción e instalación
Cableado
Cableado del circuito de control
La tabla siguiente describe las funciones de las terminales del circuito de control.
Terminales del circuito de control
Class-
ificación
Terminal
Función
Descripción
Nivel de la señal
S
eñ
al d
e en
tr
ad
a mul
tif
un
ci
ón
S1
Marcha adelante/paro
Cerrado: marcha adelante, abierto: paro
Entrada aislada de
fotoacople:
+24 VCD 8 mA
S2
Marcha en reversa/paro
Cerrado: marcha en
reversa, abierto: paro
Entradas de contactos
multifunción
(n036 a n039)
S3
Entrada de falla externa
Cerrado: falla, abierto:
estado normal
S4
Entrada de restablecimiento de falla
Restablecimiento al estar
cerrado
S5
Ref. 1 veloc. multi-velocidades
predeterminadas
Cerrado: activado
S6
Ref. 2 veloc. de multi-velocidades
predeterminadas
Cerrado: activado
SC
Terminal común de la entrada del control de
secuencia
--
S
eñ
al de
en
tr
ad
a an
aló
gic
a
FS
+15 V Salida de alimentación
+15 V de fuente alim. del comando analógico
+15 V I max 20 mA
FV
Entrada de ref. de frecuencia (voltaje)
0 a +10 V/100%
n042 = "0": FV
activado n042 = "1":
FI activado
0 a +10 V (20 k
Ω
)
FI
Entrada de ref. de frecuencia (corriente)
4 a 20 mA / 100%
4 a 20 mA (250
Ω
)
FC
Terminal común
0 V
--
G
Conexión para el blindaje de los cables de
señal
--
--
Se
ña
l de
s
alid
a
mu
ltif
un
ci
ón
M1
Durante el funcionamiento (contacto N.A.)
Cerrado durante el
funcionamiento
Salida de contacto
multifunción (n041)
Contacto seco
Capacidad del
contacto:
250 VCA, 1 A
o menos
30 VCD, 1 A
o menos
M2
MA
Salida del contacto de falla
(Contacto NA/NC)
Falla cuando se cierra entre
terminales MA y MC
Falla cuando se abre entre
terminales MB y MC
Salida de contacto
multifunción (n040)
MB
MC
Se
ñal
d
e
sa
lida
anal
óg
ic
a
AM
Salida del medidor de frecuencia
0 a ± 10 V/100%
frecuencia
Monitor analógico
multifunción 1 (n048)
0 a ± 10 V2 mA
o menos
AC
Común

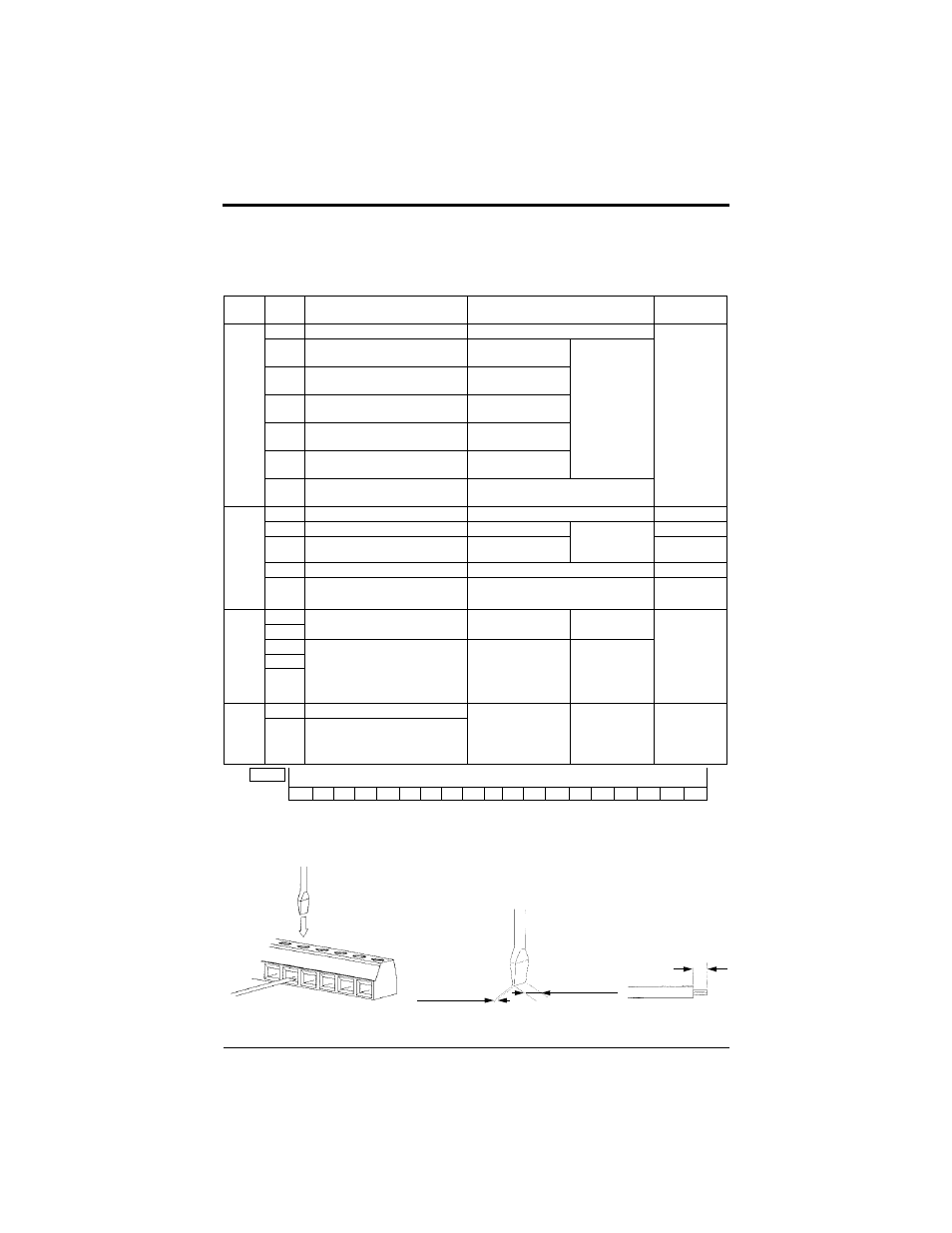

Figura 12 Disposición de las terminales del circuito de control
G
S1
S2 S3
S4
S5 S6
SC SC
FV FI
FS
FC AM
AC
M1
M2
MA
MB MC
0,6mm (0,02 pulg.) máx
3,5 mm (0,14 pulg.) máx
7mm (0,28 pulg.) máx
Figura 13 Cableado de la terminal del circuito de control
Inserte cable dentro de la parte inferior del bloque de terminales y
conéctelo apretademente con un desarmador.
