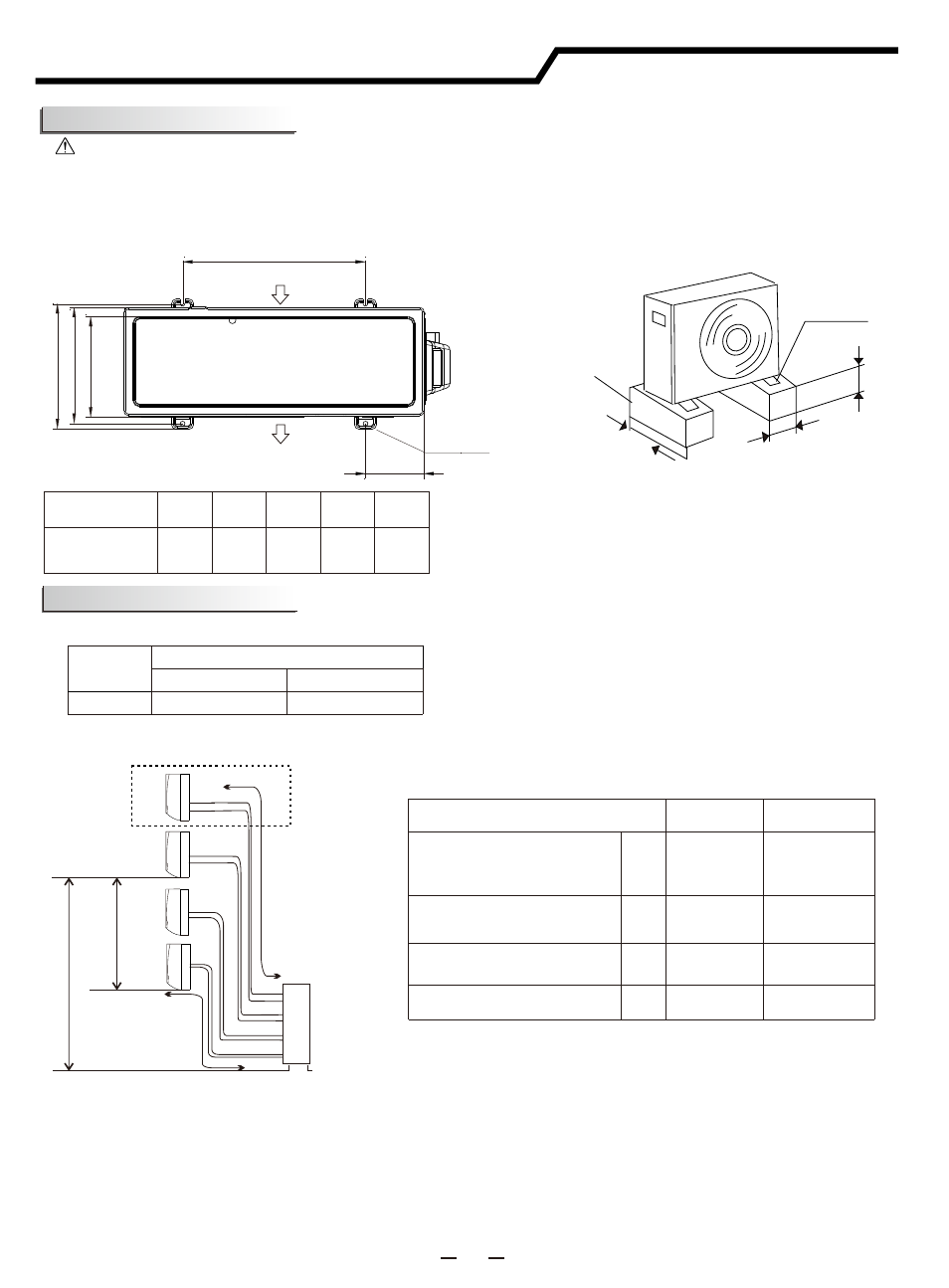

Friedrich Installation Manual - Manual (Página 23)

B C D
A
E
Entrada de aire
Salida de aire
Orificio 4 -φ 13/22
pulgadas (15 mm)
· Asegúrese de fijar las patas de la unidad con pernos al momento de instalarlas.
· Asegúrese de instalar la unidad firmemente para garantizar que no se caiga en caso de terremotos o ráfagas de
viento.
· El usuario tiene que preparar los pernos de anclaje, las tuercas y arandelas para la instalación.
NOTA:
Cuanto más corta la tubería del refrigerante, mejor. Por lo tanto, la tubería de conexión debería ser lo más corta posible.
1. Requisitos para la tubería
2. Material de la tubería
(1) Prepare la tubería de cobre suministrada localmente.
(2) Seleccione tubos de cobre limpios. Asegúrese de que no haya polvo ni humedad dentro de la tubería. Sople el
interior de la tubería con nitrógeno o aire seco para quitar el polvo o cualquier material extraño antes de conectar
la tubería.
Modelo
Diámetro externo de la tubería (pulgada/mm)
Gas Líquido
24K/36K 3 / 8 ( 9.52) 1 / 4 ( 6.35)
Carga adicional del refrigerante
La unidad se llenó con refrigerante pero si L (longitud total de la tubería) excede la longitud estándar, se requiere una carga adicional
de refrigerante (R410A).
Para 24K: Carga adicional de refrigerante= [L-74-4/5(22,8 m)]×0,807oz/5pies (15 g/m)
Para 36K: Carga adicional de refrigerante= [L-98-3/7(30m)]×0,807oz/5pies (15 g/m)
Instalación externa
Tubería refrigerante
6
Base de hormigón o similar
Mín. 4 pulgadas
(10 cm)
Juego de tornillos
(al menos 4)
Cerca de 19-3/4 pulgadas (40 cm)
Cerca de 4 pulgadas
(10 cm)
Capacidad de
enfriamiento (Btu/h)
A B C D E
24K/36K
22-5/6
(580)
13-2/5
(340)
15
(381)
16-2/7
(413)
7-2/7
(185)
unidad: pulgada (mm)
Unidad externa
Longitud
de la tubería A
Longitud de la
tubería D
Altura D
Altura E
Modelo 24K 36K
Longitud máx. entre la unidad interna
y la unidad externa ft./m
A ≤ 65-5/8(20)
B ≤ 65-5/8(20)
C ≤ 65-5/8(20)
A ≤ 65-5/8(20)
B ≤ 65-5/8(20)
C ≤ 65-5/8(20)
D ≤ 65-5/8(20)
Longitud máx. entre la unidad interna
y la unidad externa (Total)
ft./m
A+B+C ≤ 196-
6/7(60)
A+B+C+D ≤ 246-
1/16(75)
Altura máx. entre la unidad interna y
la unidad externa
ft./m D ≤ 49-1/5(15) D ≤ 49-1/5(15)
Altura máx. entre las unidades
internas
ft./m E ≤ 24-3/5(7.5) E ≤ 24-3/5(7.5)
A
B
C
Unidad interna
D
Nota:
La unidad del recuadro, unidad interna D, es sólo válida para modelos de 36K.
