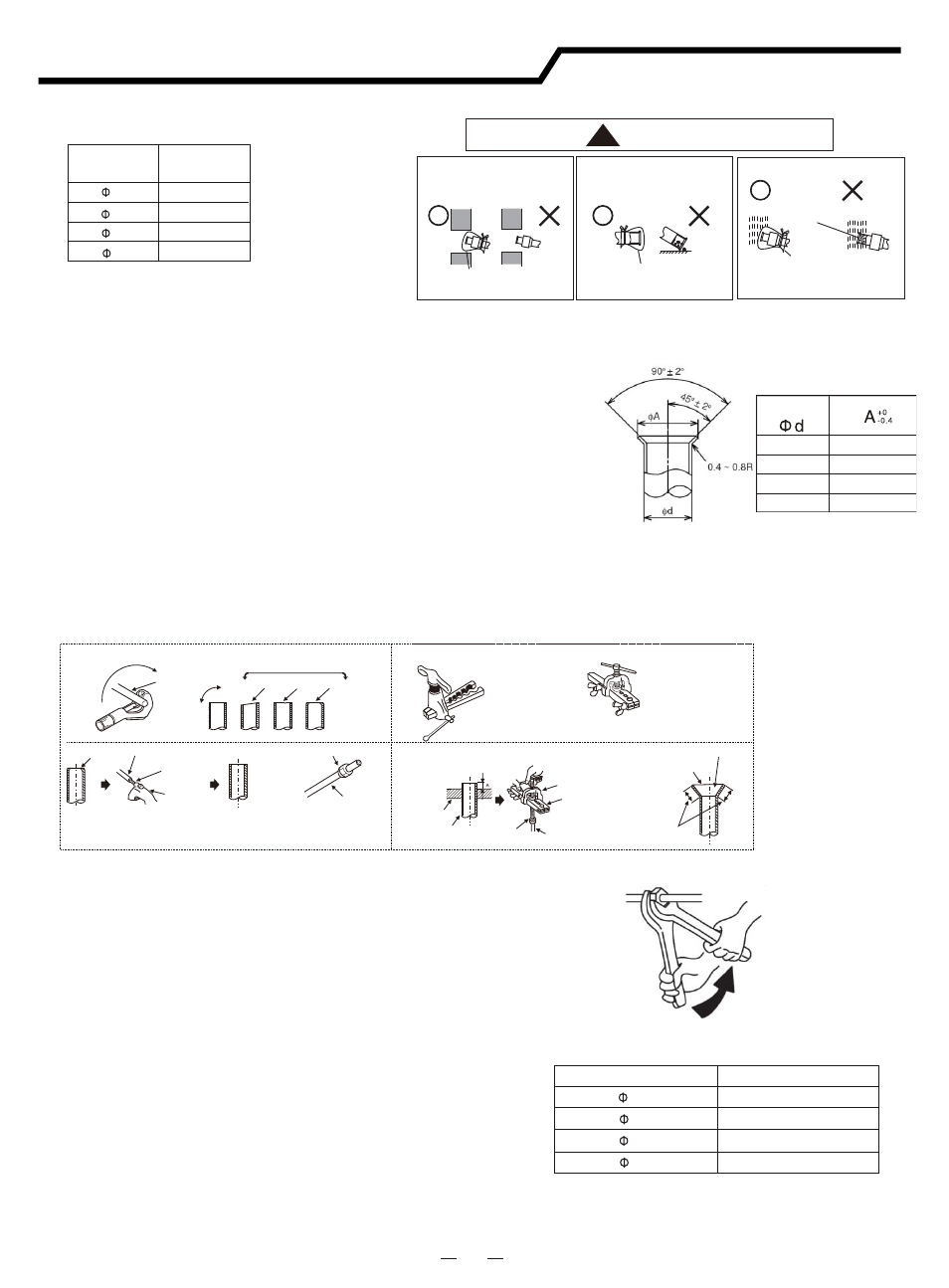

3. Traitement de la tuyauterie du réfrigérant
(1) Couper le tuyau
· Coupez le tuyau en cuivre correctement avec un coupe-tuyau.
(2) Enlèvement des bavures
· Enlevez complètement toutes les bavures de la coupe transversale du tuyau.
· Placez l'extrémité du tuyau en cuivre vers le bas pour éviter que les
bavures ne tombent dans le tuyau.
(3) Installation de l'écrou
· Retirez les écrous évasés fixés aux unités intérieures et extérieures,
puis placez-les sur le tuyau après avoir enlevé tous les bavures.
(Pas possible de les installer après les travaux d'évasement).
· L'écrou évasé du tuyau est choisi en fonction du diamètre du tuyau.
(4) Travail d'évasement
· Effectuer un travail d'évasement en utilisant un outil d'évasement comme indiqué ci-dessous.
(5) Vérification
· Comparez le travail évasé avec la figure ci-dessous.
· Si l'on constate que l'évasement est défectueuse, coupez la section évasée et recommencez l'évasement.
危 险 ！
MISE EN GARDE
( 3 ) L'épaisseur et le matériau de la tuyauterie utilisent le
tuyau illustré ci-dessous.
Épaisseur
[pouce (mm)]
pouce (mm)
Diamètre
[pouce (mm)]
La taille du tuyau [pouce (mm)]
Lors de l'installation du tuyau à
travers le mur, fixez un bouchon
à l'extrémité du tuyau.
Correcte Correcte Incorrecte Incorrecte
Correcte Incorrecte
Trou Trou
Fixez un bouchon ou
un ruban en vinyle.
Fixez un bouchon ou
un ruban en vinyle.
Joindre un bouchon ou un
sac en vinyle avec une bande
de caoutchouc.
Ne placez pas le tuyau
directement sur le sol.
L'eau de pluie peut y
entrer.
Diamètre
Incliné Irrégulier Ébavuré
Pas bien
Bien
o 90
Bavure Tuyau en cuivre
Alésoir de
rechange
Coupe-tuyau
Écrou évasé
Tuyau en cuivre
Outil à évaser
Type d'embrayage Type d'écrou à oreilles
Dé
Tuyau en cuivre
Écrou évasé Tuyau en cuivre
Dé
York
Lisse tout autour
L'intérieur est lisse sans aucune égratignure
4. Connexion de la tuyauterie
(1) Confirmez que la vanne est fermée.
(2) Connectez l'unité intérieure et l'unité extérieure à l'aide d'une
tuyauterie de réfrigérant fournie sur le terrain. Suspendez la
tuyauterie de réfrigérant à certains endroits et empêchez que la
tuyauterie de réfrigérant ne touche les parties faibles du bâtiment
telles que le mur, le plafond, etc.
(Si vous le touchez, un bruit anormal peut se produire à cause
de la vibration de la tuyauterie . Faites particulièrement attention
si la longueur de la tuyauterie est courte.)
( 3 ) Serrez l'écrou évasé en utilisant deux clés comme dans la figure
à droite.
( 4 ) Appliquez l'huile réfrigérante (fourni sur le terrain) à la surface de
l'écrou évasé et le tuyau avant de connecter et de serrer.
Utilisez deux clés pour bien serrer l'écrou évasé.
( 5 ) La tuyauterie de réfrigérant extérieure doit se connecter à la vanne
d'arrêt.
Clй а écrou double
Serrage à couple pour écrou évasé
Clй а couple
7
1/32(0.8) 1/4( 6.35)
1/4( 6.35)
1/4(6.35) 1/3(9.1)
13/25(13.2)
17/26(16.6)
7/9(19.7)
3/8( 9.52)
3/8( 9.52)
3/8(9.52)
1/2( 12.7)
1/2( 12.7)
1/2(12.7)
5/8( 15.88)
5/8( 15.88)
5/8(15.88)
1/32(0.8)
1/32(0.8)
2/51(1.0)
14.75ft-lb (20N · m)
29 . 5ft-lb (40N · m)
59ft-lb (80N · m)
44 . 25ft-lb (60N · m)
Instructions d'installation
