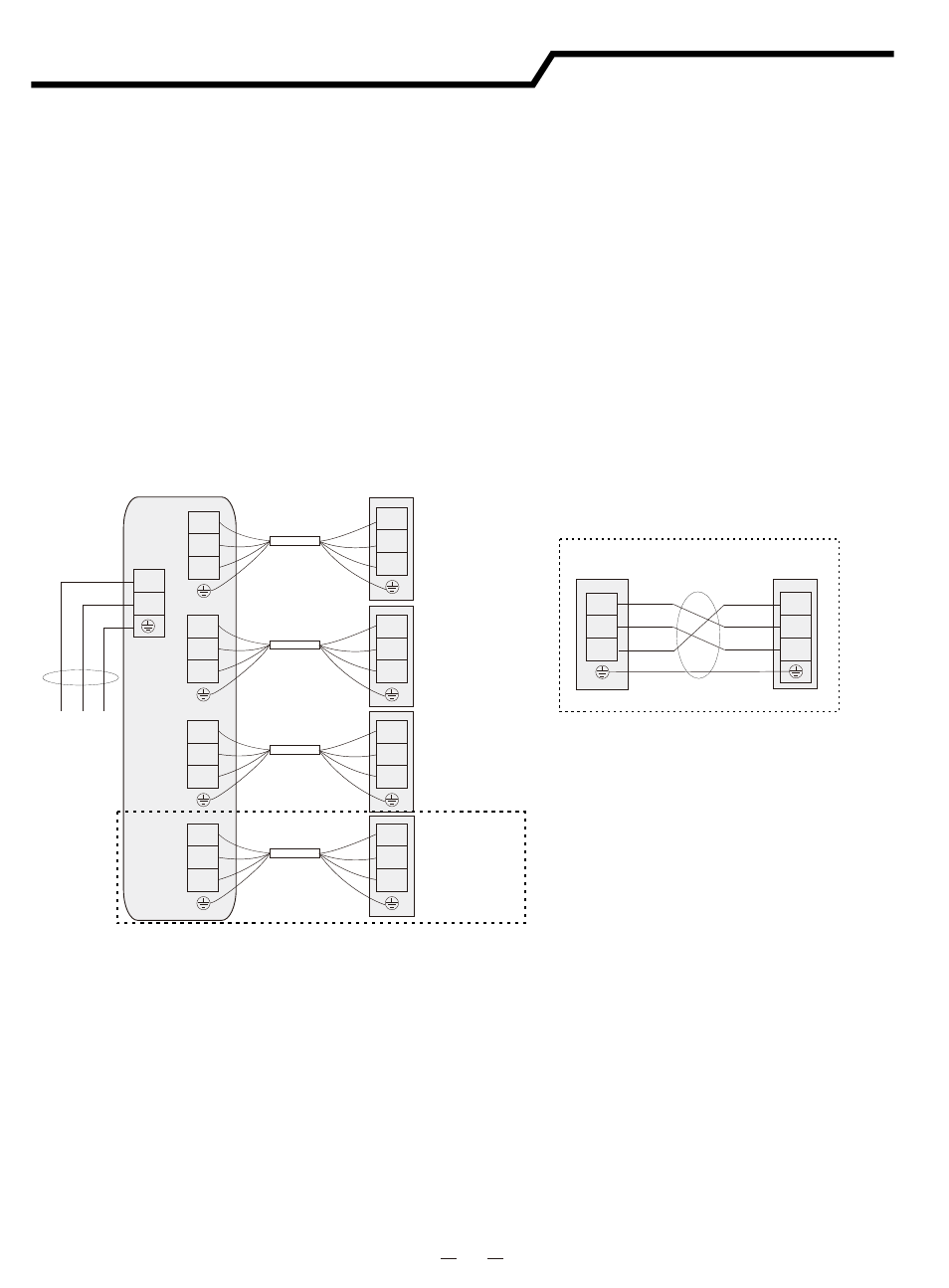

Schéma de câblage électrique

10

Borne de l'unité extérieure

Borne unité
intérieure A

Borne unité
intérieure B

Borne unité
intérieure C

Borne A

Borne B

Borne C

Alimentation

4(SI)

4(SI)

4(SI)

4(SI)

4(SI)

4(SI)

1(L)

1(L)

1(L)

1(L)

1(L)

1(L)

2(N)

2(N)

2(N)

2(N)

2(N)

2(N)

Rallonge du cordon d'alimentation

Rallonge du cordon d'alimentation

Rallonge du cordon d'alimentation

L2

L1

Unité extérieure

Unité intérieure

4(SI)

3(SI)

1(L)

2(L)

2(N)

1(N)

Rallonge du cordon d'alimentation

Remarque: pour certaines unités intérieures

Borne unité
intérieure D

Borne D

4(SI)

4(SI)

1(L)

1(L)

2(N)

2(N)

Rallonge du cordon d'alimentation

Vérifications générales

(1) Rassurez-vous que les composants électriques sélectionnés sur le terrain (interrupteurs d'alimentation principale, disjoncteurs,

fils, connecteurs de conduit et bornes) ont été correctement sélectionnés en fonction des données électriques.

Assurez-vous que les composants sont conformes au National Electrical Code (NEC).
(2) Rassurez-vous que la tension d'alimentation est dans les limites de ± +10% de la tension nominale et que la phase de mise

à terre est contenue dans les fils d'alimentation. Sinon, les pièces électriques seront endommagées.

(3) Vérifiez que la capacité d'alimentation est suffisante.

Si ce n'est pas le cas, le compresseur ne sera pas en mesure de fonctionner à cause d'une baisse de tension anormale au démarrage

.

(4) Vérifiez que le fil de mise à terre est connecté.
(5) Installez un interrupteur principal, un interrupteur principal multipolaire avec un espace de 1/7po. (3,5mm) ou plus, un interrupteur

principal monophasé avec un espace de 1/8po. (3,0mm) ou plus entre chaque phase. Veuillez utiliser un interrupteur d'alimentation

triphasé spécial pour le produit à alimentation triphasé.

(6) Vérifiez que la résistance électrique est supérieure à 2 M

Ω

, en mesurant la résistance entre la masse et la borne des pièces

électriques.

Si ce n'est pas le cas, ne faites pas fonctionner le système tant que la fuite électrique n'a pas été détectée et réparée.

Remarque:
La Borne dans le cercle n'est valable que pour le
modèle 36K.
