12
1 . Cuando realiza la conexión del bloque terminal utilizando cable
trenzado, asegúrese de utilizar la terminal del tipo ondulado para
la conexión al bloque terminal de la fuente de alimentación. Coloque
las terminales del tipo ondulado en los cables hasta la parte cubierta
y asegúrelo en el lugar.
2 . Cuando conecta el bloque terminal utilizando un cable de único núcleo,
asegúrese de realizar la curación.

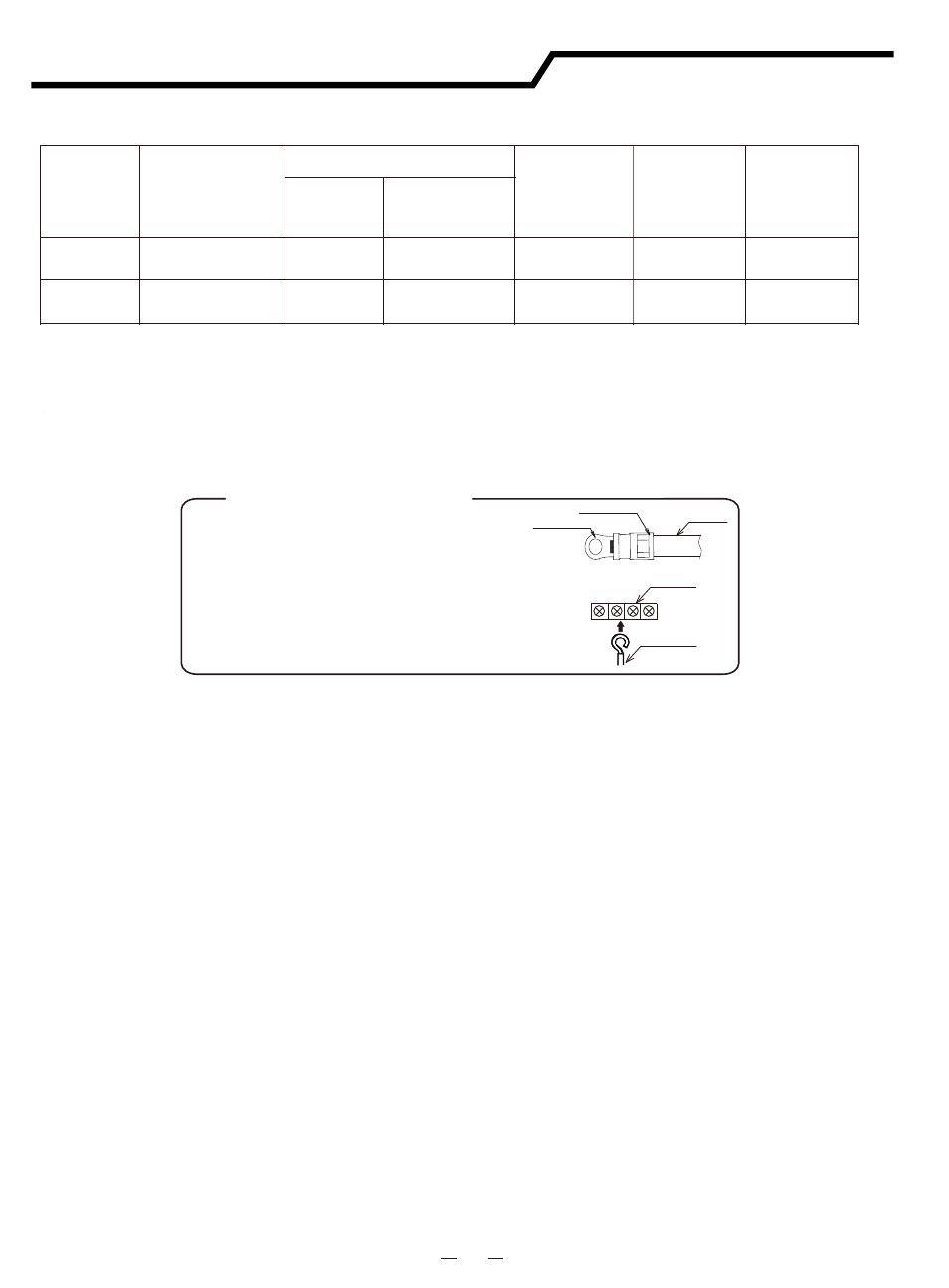

<Precauciones cuando conecta el cableado de alimentación>
Terminal
Cable trenzado
Cable de único núcleo
parte cubierta
Terminal del tipo ondulado
Datos eléctricos
Corriente circulante máxima (A): REFIÉRASE A LA PLACA
Nota:
(1) Siga los códigos y normas locales cuando seleccionan los cables; lo de arriba es el tamaño mínimo del cable.
(2) Cuando la longitud del cable de transmisión es mayor que 49-1/5 pies (15 m), se debe seleccionar un cable de mayor tamaño.
(3) Instale el interruptor principal y el interruptor diferencial para cada sistema de manera separada. Seleccione un interruptor
diferencial del tipo de respuesta alto que funcione dentro de 0.1 segundos.
Capacidad del
modelo
Suministro eléctrico
Interruptor diferencial (ELB)
Tamaño del cable
de la fuente de
alimentación
Tamaño del cable
de transmisión
Disyuntor (A)
Corriente
nominal (A)
Corriente nominal
de sensibilidad
(mA)
24K 208/230V ~, 60Hz 30 30
Cable12A WG 2 +A
tierra
Cable16A WG 3 +A
tierra
30
36K 208/230V ~, 60Hz 40 30
Cable10A WG 2 +A
tierra
Cable16A WG 3 +A
tierra
40
Instrucciones de instalación
