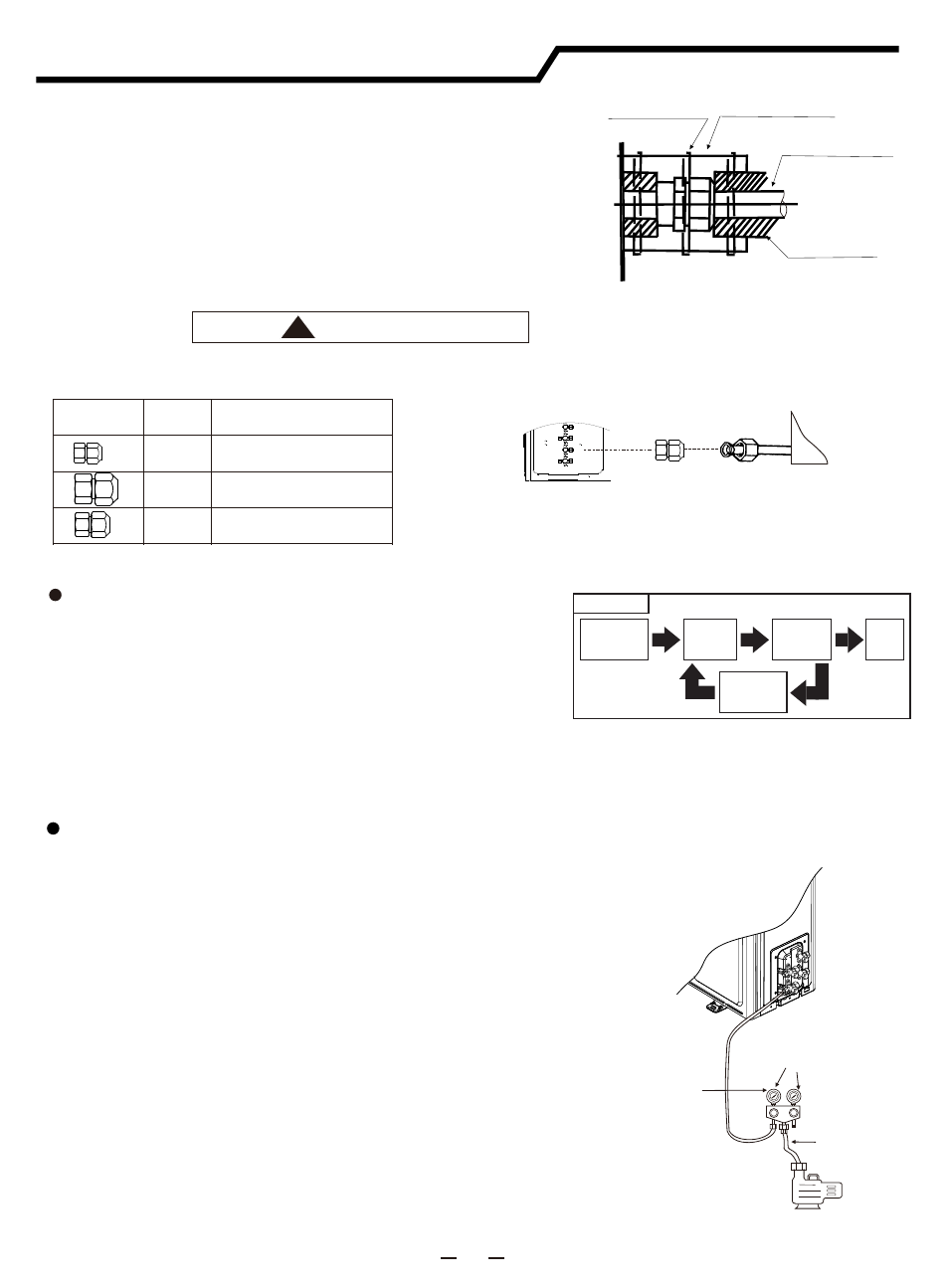

MISE EN GARDE
Contrôle d'étanchéité à l'air
Pompe à vide
- Utilisez de l'azote.
Procédure d'étanchéité à l'air
Achèvement
de la Tuyauterie
de Réf.
Réparer
la fuite
Vérification
baisse de
Pression
Appliquer
l'azote
gazeux
Validé
Procédure
Connectez le collecteur de jauge en utilisant des tuyaux de charge
avec une bouteille d'azote aux joints de contrôle de la ligne de liquide
et les vannes d'arrêt de la conduite de gaz.
Effectuez le test d'étanchéité à l'air.
N'ouvrez pas les vannes d'arrêt de la conduite de gaz.
Appliquez une pression d'azote gazeux de 550psi (3,8MPa).
Vérifiez qu'il n'y a pas de fuite de gaz au niveau des raccords de
l'écrou évasé ou des pièces brasées par le détecteur de fuite de gaz ou
l'agent moussant.
La connexion est étanche si la pression du gaz ne baisse pas.
Après le test d'étanchéité à l'air, libérez l'azote gazeux.
Pompe
à vide
-0.101MPa
(-760 mmHg)
Gauge
Tuyau de charge
(pour R410A)
Procédure d'isolation de la tuyauterie
Connectez les tuyaux à l'aide d'un raccord de diamètre différent
Isolation
(fourni sur le terrain)
(6) Après avoir terminé la connexion des tuyaux de réfrigérant,
gardez-les au chaud avec le matériau d'isolation comme dans la figure à droite.
·Pour le côté de l'unité extérieure, isolez soigneusement chaque tuyau, y compris les vannes.
Couvrir les raccords de la tuyauterie avec un couvre-tuyau.
·À l'aide d'une bande de tuyauterie, appliquez du ruban adhésif à partir de
l'entrée de l'unité extérieure. Fixez l'extrémité de la bande avec du ruban adhésif.
- Fixez l'extrémité de la bande avec du ruban adhésif.
- Lorsque la tuyauterie doit être disposée au-dessus du plafond, du placard
ou dans une zone où la température et l'humidité sont élevées, enrobez
l'isolation davantage pour éviter la condensation.
Pince (fourni sur le terrain) Isolation (fourni sur le terrain)
Tuyau du réfrigérant
(fourni sur le terrain)
(1) Retirez le capuchon de l'orifice de servie de la vanne d'arrêt sur le
côté du tuyau de gaz de l'unité extérieure.
(2) Connectez la jauge du collecteur et la pompe à vide au port de service
de la vanne d'arrêt du côté du tuyau de gaz de l'unité extérieure.
(3) Faites fonctionner la pompe à vide. (Pendant plus de 15 minutes.)
(4) Vérifiez le vide à l'aide de la vanne du collecteur de jauge, puis fermez
la vanne du collecteur de jauge et arrêtez la pompe à vide.
(5) Laissez-le respirer pour une ou deux minutes. Rassurez-vous que
le pointeur de la jauge du collecteur reste dans la même position.
Confirmez que le manomètre indique -14,7 psi (-0.101MPa ou -760mHg).
(6) Retirez rapidement la jauge du collecteur du port de service de la vanne d'arrêt.
(7) Une fois les tuyaux de réfrigérant raccordés et évacués, ouvrez
complètement toutes les vannes d'arrêt des deux côtés du tuyau de
gaz et du tuyau de liquide.
(8) Ouvrez la vanne ajustée pour ajouter du réfrigérant (le fluide frigorigène
doit être liquide).
(9) Serrez le bouchon sur le port de service.
(10) Resserrez le bouchon.
(11) Utilisez la mousse de contrôle des fuites et un détecteur de fuite
d'halogène pour vérifier l'évasement et le brasage du département
de la Caroline. Utilisez une mousse qui ne génère pas d'ammoniac
(NH3) dans sa réaction chimique.
8
5. Test d'étanchéité à l'air
Si le diamètre du tuyau de raccordement ne correspond pas à la taille de l'orifice de l'unité extérieure,
sélectionnez les raccords de diamètre différent appropriés dans l'accessoire, conformément au tableau suivant.
Nom Qté Fonction
1
Changez le diamètre du tuyau
de 1/4 (6,35) à 3/8 (9,52)
1
Changez le diamètre du tuyau
de 3/8 (9,52) à 5/8 (15,88)
1
Changez le diamètre du tuyau
de 3/8 (9,52) à 1/2 (12,7)
Unité extérieure Raccord de diamètre différent unité intérieure
Instructions d'installation
6. Pompage à vide et charge de réfrigérant
