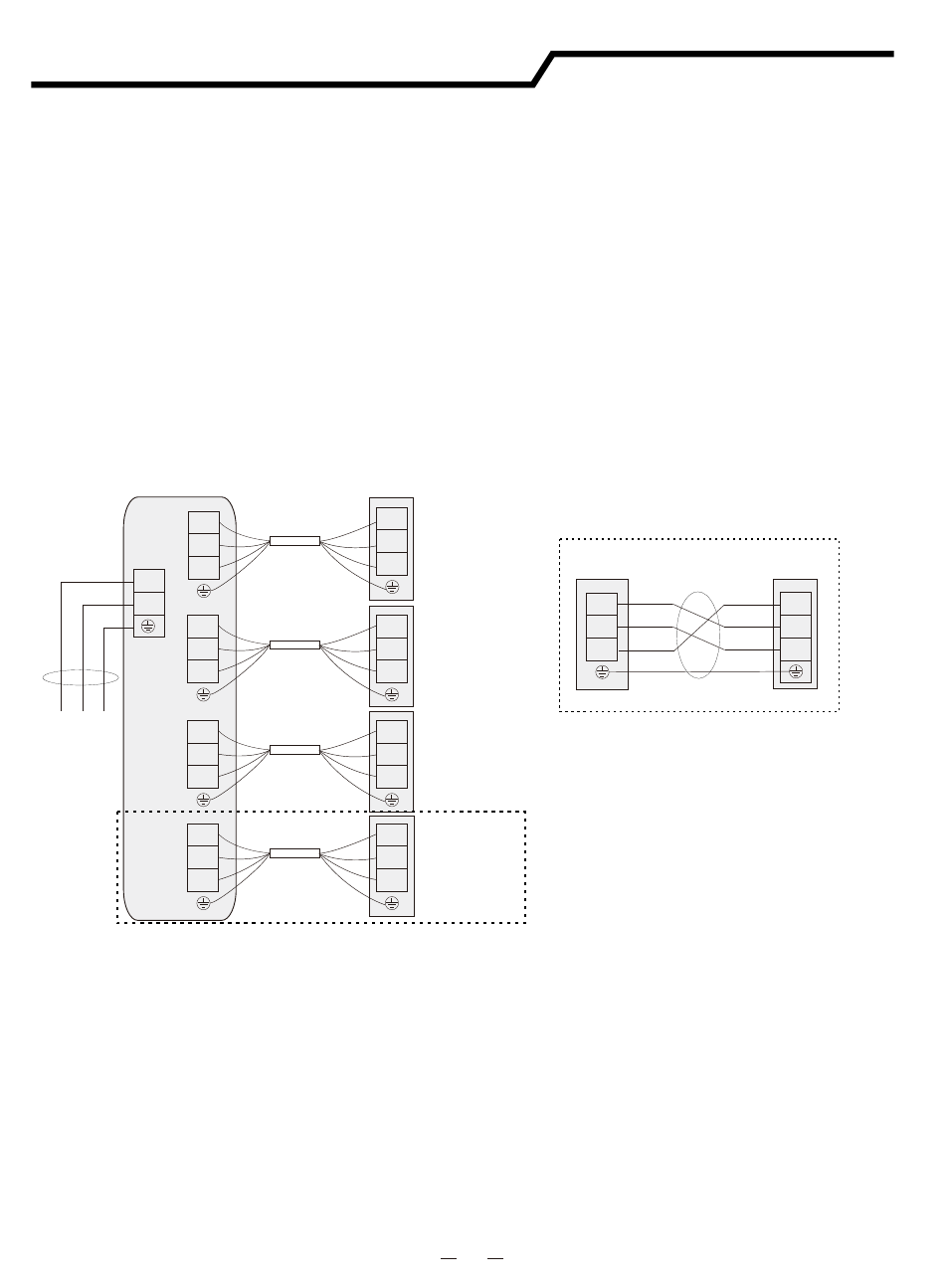

Diagrama de la instalación eléctrica

10

Terminal de la
unidad externa

Terminal A de la
unidad interna

Terminal B de la
unidad interna

Terminal C de la
unidad interna

Terminal A

Terminal B

Terminal C

Suministro
eléctrico

4(SI)

4(SI)

4(SI)

4(SI)

4(SI)

4(SI)

1(L)

1(L)

1(L)

1(L)

1(L)

1(L)

2(N)

2(N)

2(N)

2(N)

2(N)

2(N)

Cable de conexión eléctrica

Cable de conexión eléctrica

Cable de conexión eléctrica

L2

L1

Unidad externa

Unidad interna

4(SI)

3(SI)

1(L)

2(L)

2(N)

1(N)

Cable de conexión eléctrica

Nota: Para algunas unidades internas

Terminal D de la
unidad interna

Terminal D

4(SI)

4(SI)

1(L)

1(L)

2(N)

2(N)

Cable de conexión eléctrica

Verificación general

(1) Asegúrese de que los componentes eléctricos seleccionados en el lugar (interruptores principales, disyuntores,
cables, conectores y terminales) hayan sido seleccionados correctamente siguiendo los datos eléctricos.

Asegúrese de que todos los componentes cumplan con el Código Eléctrico Nacional (NEC por sus siglas en inglés).

(2) Asegúrese de que la tensión de la fuente de la alimentación esté entre +10% de la tensión nominal y que la fase a
tierra esté contenida en los cables de suministro eléctrico. Si no, las piezas eléctricas se dañarán.
(3) Asegúrese de que la capacidad de la fuente de alimentación sea suficiente.

Si no, el compresor no podrá funcionar y causará una caída de la tensión anormal en el inicio.

(4) Asegúrese de que el cable a tierra esté conectado.
(5) Instale un interruptor principal, un conmutador multipolar con un espacio de 1/7 pulgadas (3,5 mm) o más, un
interruptor de fase simple con un espacio de 1/8 pulgadas (3,0 mm) o más entre cada fase. Utilice un interruptor
trifásico especial para el producto de 3 fases.
(6) Asegúrese que la resistencia eléctrica sea mayor a 2 M

Ω

midiendo la resistencia entre el suelo y la terminal de las

partes eléctricas.
Si no, no opere el sistema hasta que se haya encontrado y reparado la fuga eléctrica.

Nota:
La terminal del recuadro es sólo válida para modelos de 36K.
