1 . Lorsque vous connectez le bornier à l'aide d'un cordon multibrin,
veillez à utiliser le terminal à sertir rond pour la connexion au
bornier d'alimentation. Placez les bornes à sertir rond sur les fils
jusqu'à la partie couverte et sécurisé-les en place.
2 . Lorsque vous connectez le bornier à l'aide d'un seul fil, veillez à
effectuer la polymérisation.

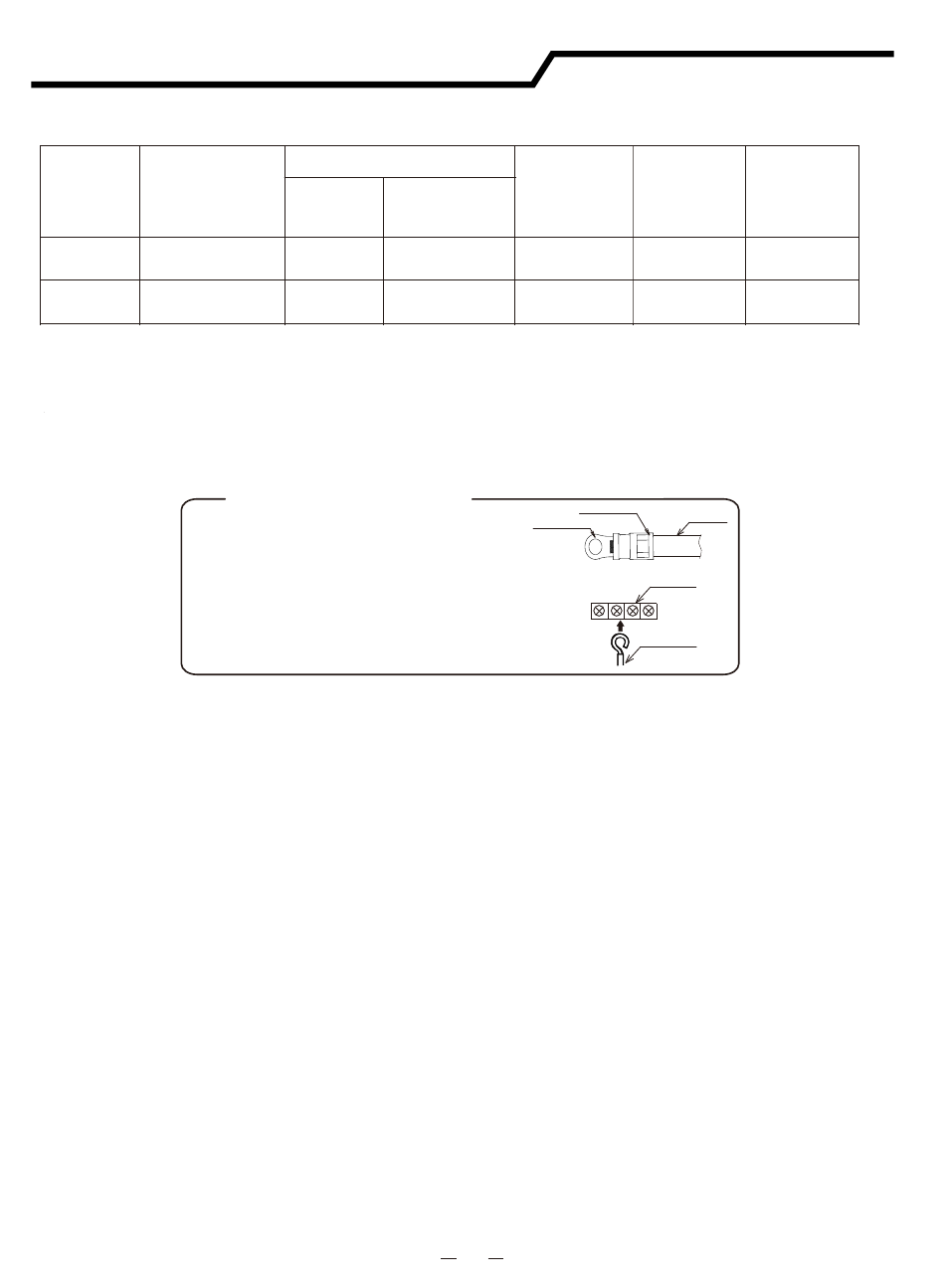

<Attentions lors de la connexion du câblage d'alimentation>
Borne
Fil multibrin
Fil à âme unique
Partie couverte
Borne ronde à sertir
Données électriques
Courant de fonctionnement max. (A): SE RÉFÉRER À LA PLAQUE SIGNALETIQUE
Remarque ：
(1) Suivez les codes et règlements locaux lors de la sélection des fils de terrain, et toutes les tailles mentionnées ci-dessus sont
les tailles minimales.
(2) Lorsque la longueur du câble de transmission est supérieure à 49-1/5 pi. (15m), un fil d'une taille supérieure doit être utilisé.
(3) Installez l'interrupteur principal et l'ELB pour chaque système séparément. Sélectionnez l'ELB de type à haute réponse qui agit
en 0,1 seconde.
Capacité du
modèle
Alimentation
ELB (disjoncteur de fuite électrique):
Taille du câble de
source
d'almentation
Taille du câble de
transmission
Disjoncteur (A)
Courant
nominal (A)
Courant sensible
nominal (mA)
24K 208/230V ~, 60Hz 30 30
Câble 12A WG 2 +
Mise à terre
Câble 16A WG 3 +
Mise à terre
30
36K 208/230V ~, 60Hz 40 30
Câble 10A WG 2 +
Mise à terre
Câble 16A WG 3 +
Mise à terre
40
