4�- FUNCIONAMIENTO
El CVM-C10 es un analizador de redes en los cuatro cuadrantes ( consumo y generación).
0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k

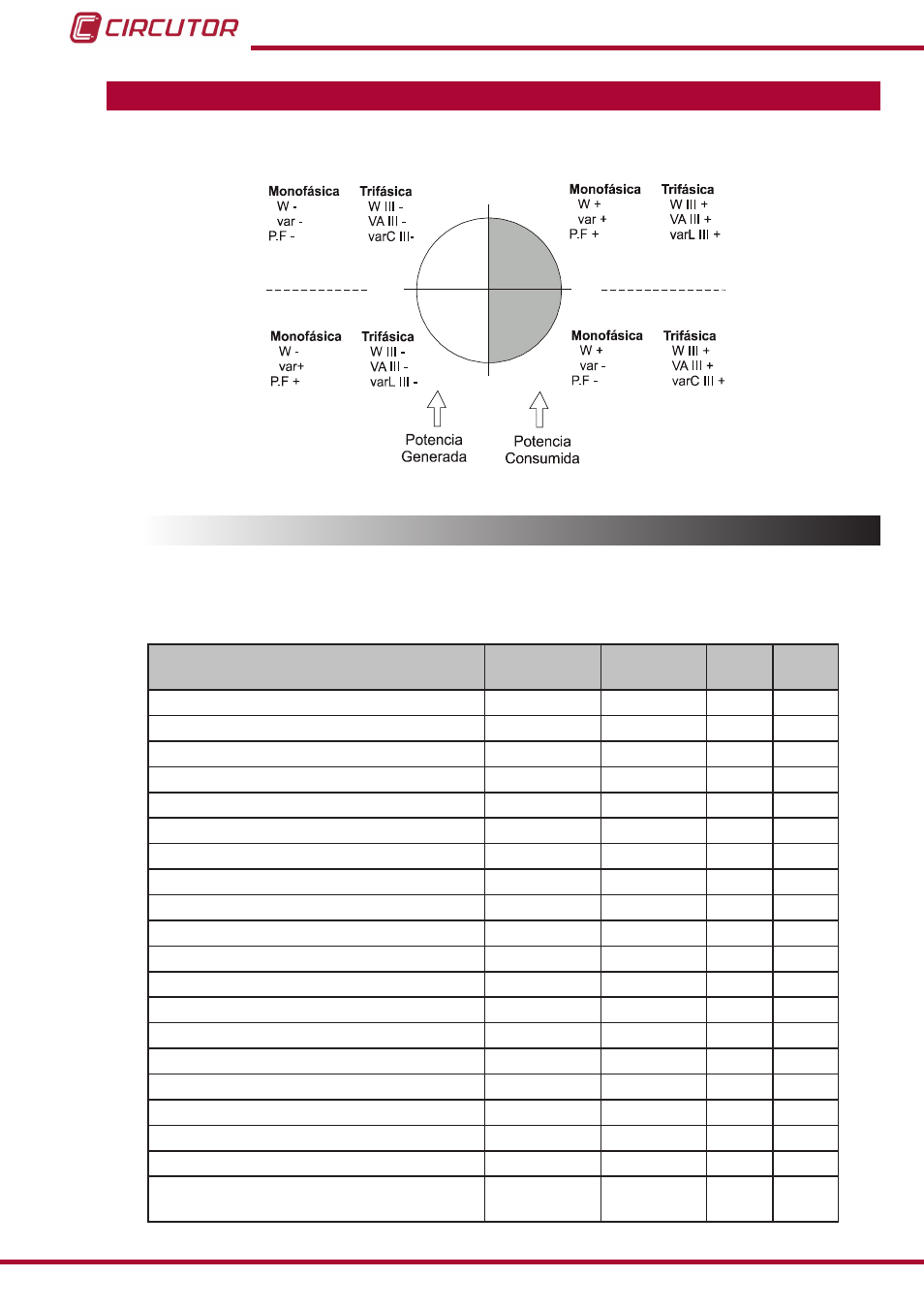

Figura 13: Cuatro cuadrantes de CVM-C10
4.1.- PARÁMETROS DE MEDIDA
El equipo visualiza los parámetros eléctricos que se muestran en la Tabla 4 .
Tabla 4: Parámetros de medida del CVM-C10�
Parámetro Unidades
Fases
L1-L2-L3
Total
III
N
Tensión fase-neutro Vph-N 
Tensión fase-fase Vph-ph  
Corriente A   
Frecuencia Hz  
Potencia Activa M/kW  
Potencia Aparente M/kVA  
Potencia Reactiva Total M/kvar  
Potencia Reactiva Total Consumo M/kvar  
Potencia Reactiva Total Generación M/kvar  
Potencia Reactiva Inductiva Total M/kvarL  
Potencia Reactiva Inductiva Consumo M/kvarL  
Potencia Reactiva Inductiva Generación M/kvarL  
Potencia Reactiva Capacitiva Total M/kvarC  
Potencia Reactiva Capacitiva Consumo M/kvarC  
Potencia Reactiva Capacitiva Generación M/kvarC  
Factor de potencia PF  
Cos φ φ  
THD % Tensión % THD V 
THD % Corriente % THD A 
Descomposición armónica Tensión
( hasta 31º armónico)
harm V 
22
CVM-C10
Manual de Instrucciones
