4�5�3� USER

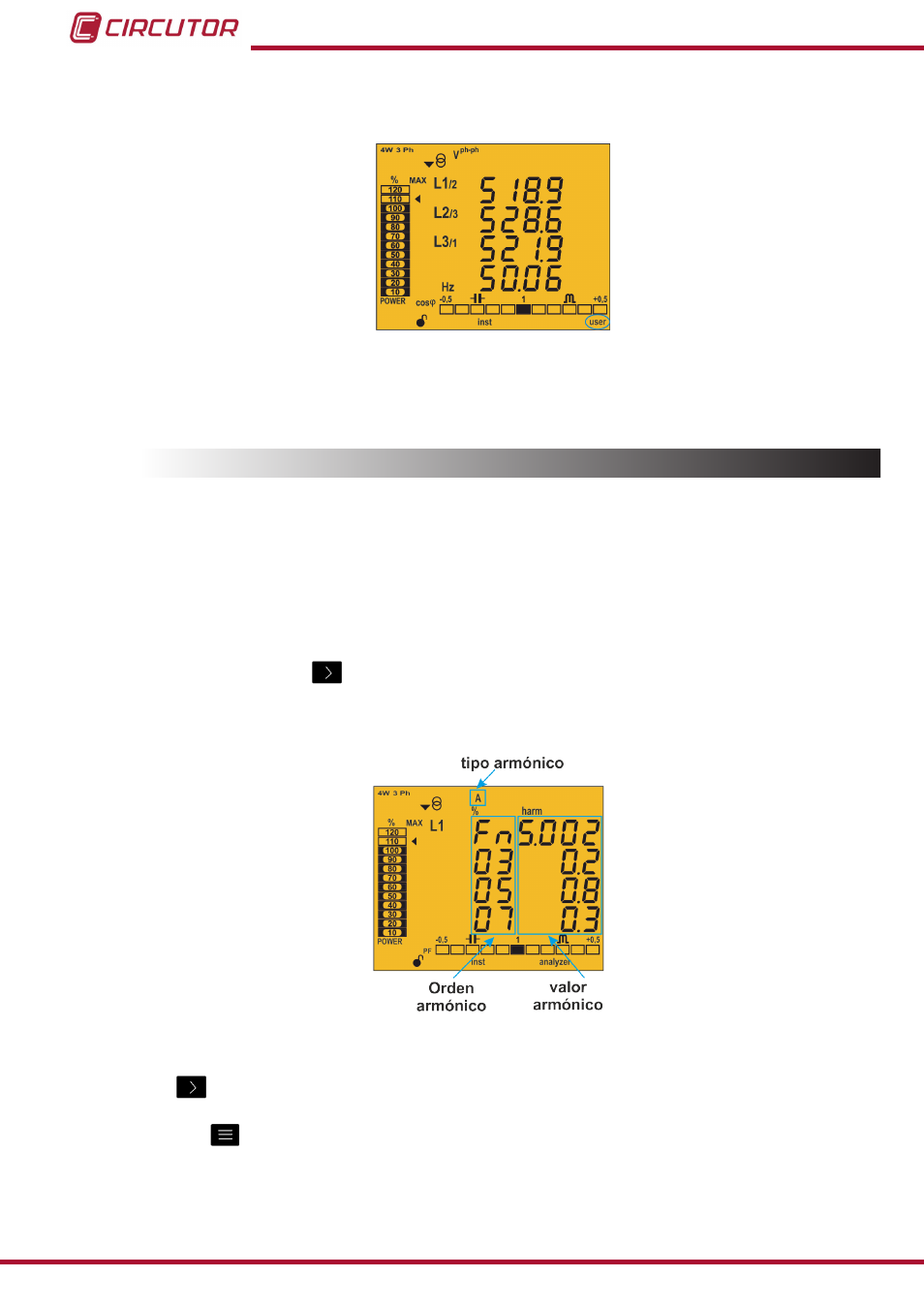

Este perfil se identifica por el símbolo user en la parte inferior de la pantalla ( Figura 23 ).
Figura 23: Pantalla del CVM-C10 con el perfil de funcionamiento user.
En este perfil se visualizan las pantallas que se han seleccionado en el menú de programación
( “4.9.11. Selección del perfil de funcionamiento” ).
4.6.-
ARMÓNICOS
El equipo puede visualizar los armónicos de tensión y corriente, hasta 31º armónico, de cada
una de las lineas, L1, L2 y L3.
Es necesario activar su visualización a través del menú de programación ( “4.9.17. Activar pan-
talla de visualización de armónicos.” ).
Las pantallas de visualización de armónicos se visualizan en todos los perfiles de funciona-
miento pulsando la tecla
después de la ultima pantalla del perfil.
Los armónicos se representan tal y como se muestra en la Figura 24 .
Figura 24: Pantalla de los armónicos de corriente del CVM-C10�
La tecla salta a la siguiente pantalla de armónicos.
Con la tecla visualizamos los diferentes tipos de armónicos:
• Armónicos de tensión L1- L2 - L3
• Armónicos de corriente L1- L2 -L3
