4.3.- DISPLAY
El equipo dispone de un display LCD retro iluminado donde se visualizan todos los parámetros
indicados en la
Tabla 3
.

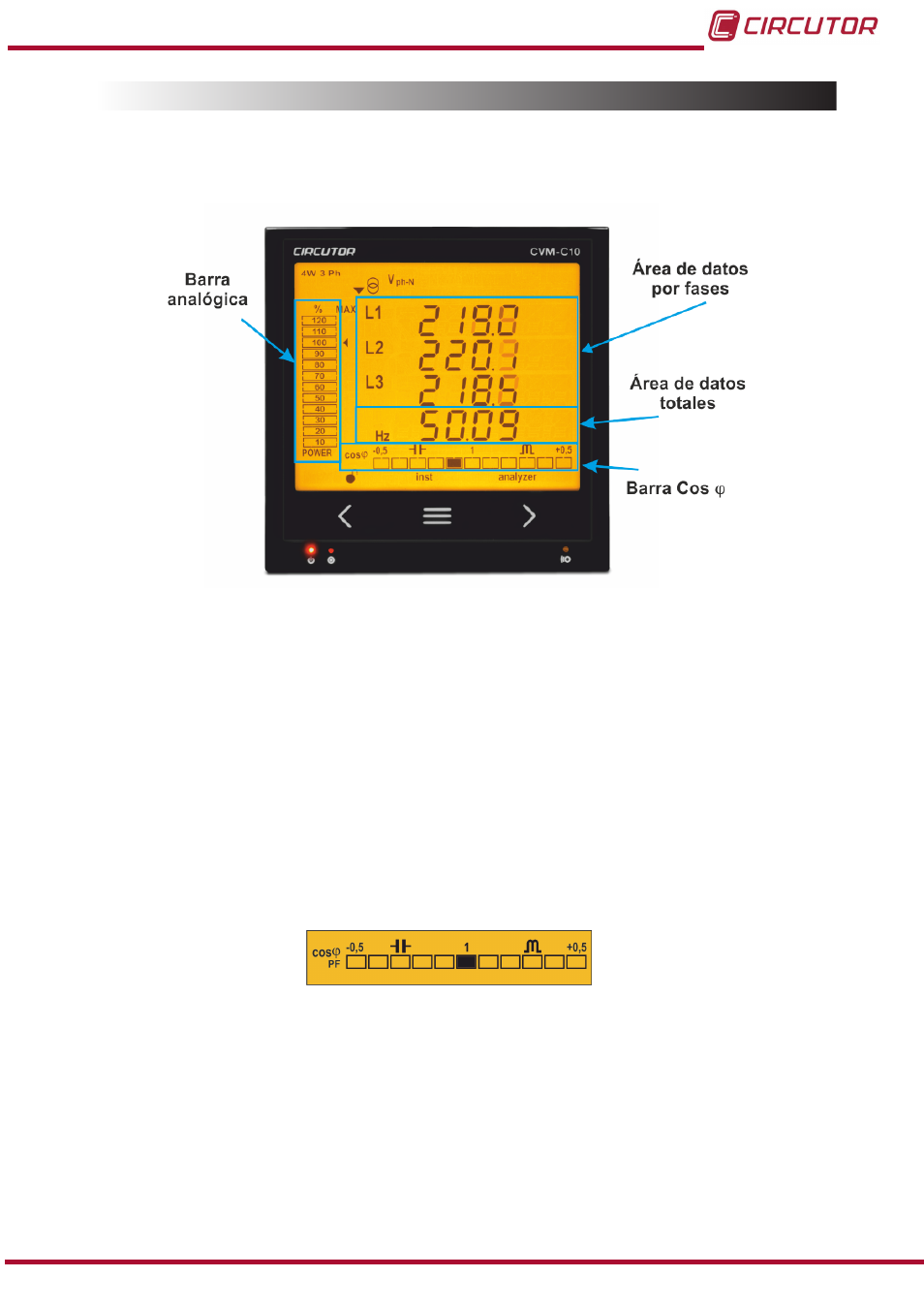

El display está dividido en cuatro áreas (
):
Figura 14: Áreas del display del CVM-C10
El área de
datos por fases, donde se visualizan los valores instantáneos, máximos,
y mínimos de cada una de las fases que está midiendo o calculando el equipo.
El área de
datos totales, donde se muestran los valores totales que está midiendo o
calculando el equipo.
Barra analógica, donde se muestran el % de la potencia actual de la instalación.
Barra Cos
φ - PF
, donde se visualiza en tiempo real el valor del Cos
φ
del sistema o
del factor de potencia.
4�3�1� BARRA COS
φ - PF ( FACTOR DE POTENCIA )
Figura 15: Barra Cos φ - PF
En esta barra se visualiza el valor, en tiempo real, del cos
φ
o del factor de potencia de la ins-
talación.
A través del menú de programación se selecciona el parámetro a visualizar. (
de la barra Cos φ - PF del display”
)
