Página 61: Rs-485
4.10.- COMUNICACIONES
Los
CVM-C10 disponen de un puerto de comunicaciones RS-485.
El equipo posee de serie dos protocolos de comunicación:
MODBUS RTU ® y BACnet.
En el menú de configuración se selecciona el protocolo y los parámetros de configuración,
(
4.9.28. Comunicaciones RS-485 : Protocolo”
Nota : Protocolo BACnet disponible en equipos con versión 3.00 o superior.
4�10�1� CONEXIONADO
La composición del cable RS-485 se deberá llevar a cabo mediante cable de par trenzado con
malla de apantallamiento (mínimo 3 hilos), con una distancia máxima entre el
CVM-C10 y la
unidad master de
1200 metros
de longitud.
En dicho bus podremos conectar un máximo de 32
CVM-C10.
Para la comunicación con la unidad master, debemos utilizar un conversor inteligente de
protocolo de red RS-232 a RS-485.
B ( - )
A ( + )
S
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
POWER SUPPLY
INPUTS
A
(+) B(-)
GND
RS485
S1
S2
S1
S2 S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
I1 I2
OUTPUTS
Rc R2 R1
Tc T2 T1
S0- S0+ S0+
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

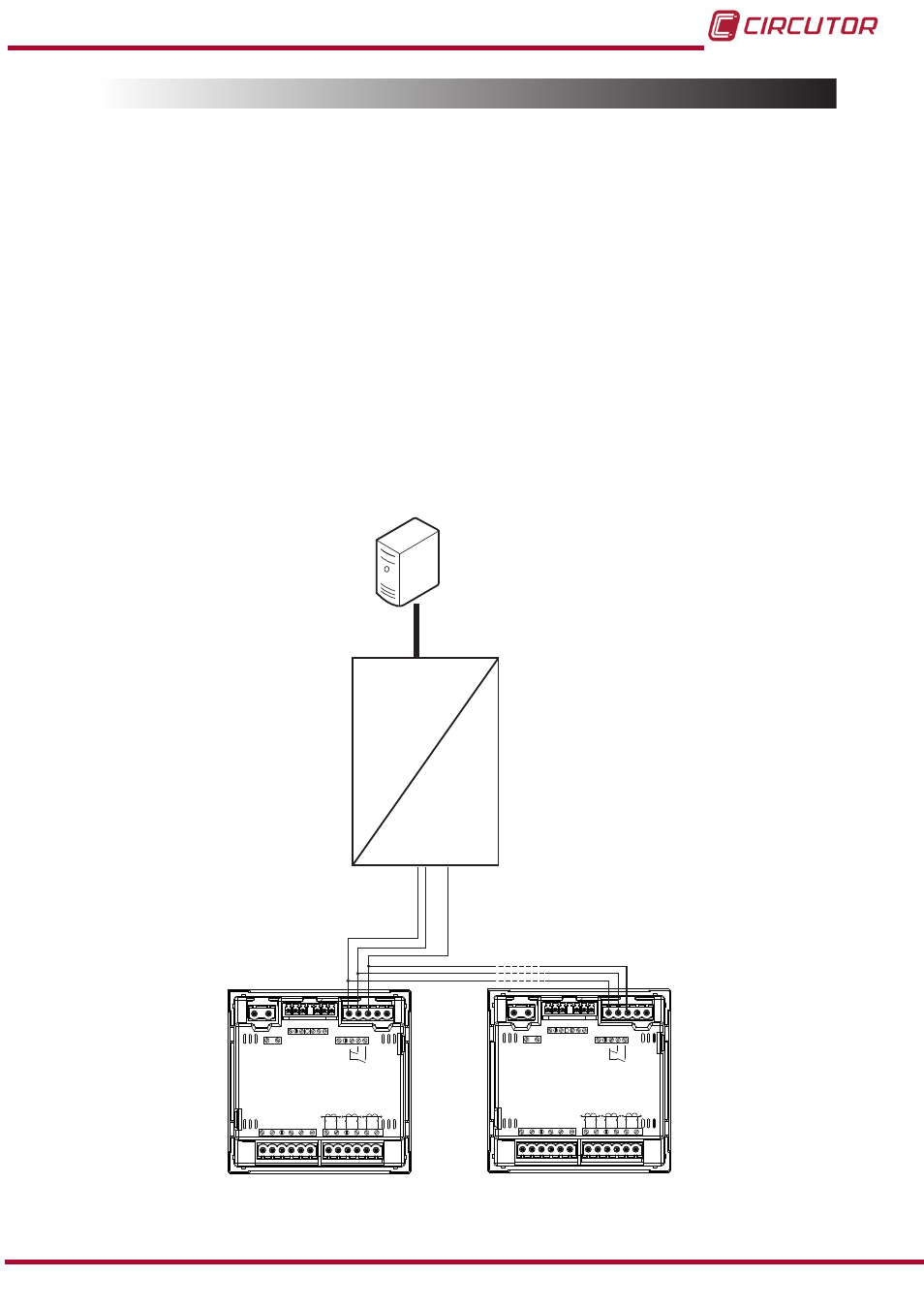

Figura 25: Esquema de conexionado RS-485�
61
Manual de Instrucciones
CVM-C10
