En el perfil
analyzer del equipo se visualizan 11 pantallas diferentes (
Para moverse por las diferentes pantallas hay que utilizar las teclas
y
.
El símbolo
inst en la parte inferior de la pantalla indica que los valores que se están
visualizando son instantáneos.

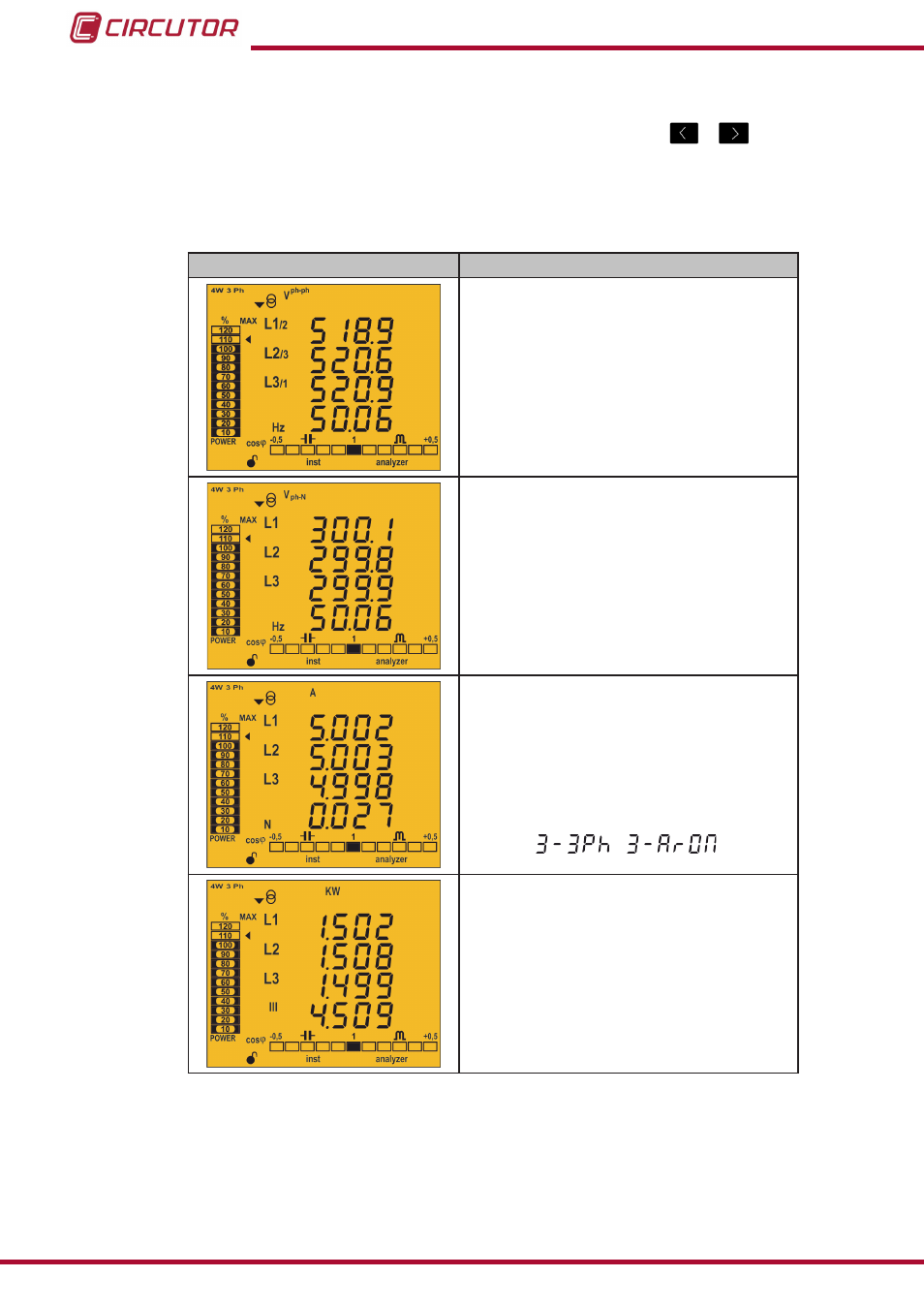

Tabla 9: Pantallas del perfil analyzer.
Pantalla
Parámetros (unidades)
Tensión fase-fase L1-L2 (V
ph-ph
)
Tensión fase-fase L2-L3 (V
ph-ph
)
Tensión fase-fase L3-L1 (V
ph-ph
)
Frecuencia (Hz)
Tensión fase-neutro L1 (V
ph-N
)
Tensión fase-neutro L2 (V
ph-N
)
Tensión fase-neutro L3 (V
ph-N
)
Frecuencia (Hz)
Corriente L1 (A)
Corriente L2 (A)
Corriente L3 (A)
Corriente de Neutro (A)
(1)
(1
)
No disponible para los tipo de instalación
y
.
Potencia Activa L1 (M/K W)
Potencia Activa L2 (M/K W)
Potencia Activa L3 (M/K W)
Potencia Activa III (M/K W)
Al seleccionar la opción 2 cuadrantes no
se miden los valores de generación.
