PowerStudio
Manual de Instrucciones 37
Si seleccionamos un tipo de gráfico que no sea estándar, por ejemplo, un gráfico de
armónicos, nos encontraríamos una pantalla de selección de variables parecida a la siguiente:

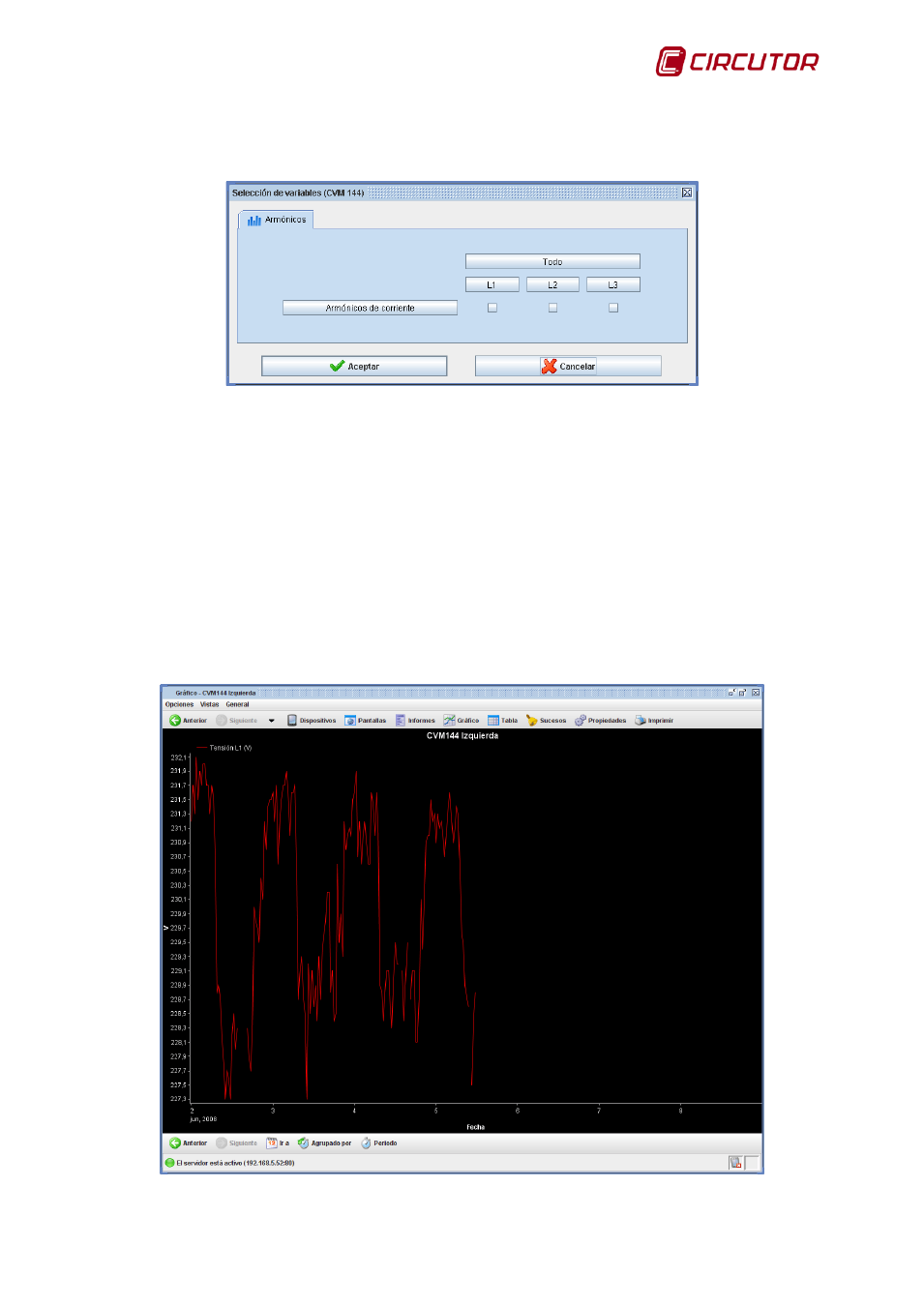

Pantalla de selección de variables de armónicos
Finalmente, una vez realizada la selección de las variables que deseemos visualizar,
aparecerá la vista de gráfico con la representación de las variables en cuestión.
El sistema escogerá automáticamente el periodo de representación y la agrupación de los
datos, los cuales podrán, evidentemente, cambiarse a posteriori. Más adelante explicaremos que
significan ambos conceptos y como pueden modificarse. Cabe apuntar que la agrupación elegida es la
semana y el periodo es, típicamente, 30 minutos. Si el gráfico al que accedemos procede de un
control de gráfico en una pantalla scada, tanto la agrupación como el periodo vienen determinados en
dicho control y no tiene por que ser el predeterminado por defecto. No obstante, como siempre,
ambas propiedades pueden modificarse en la vista de gráfico con posterioridad. Igualmente se eligen
unos tipos de representaciones por defecto (línea, barras, etc.), así como unos colores y una
distribución de las variables en ejes y zonas en función de las variables representadas. Todas estas
características pueden modificarse posteriormente a voluntad y se explicará que significan y como se
modifican más adelante.
Gráfico de una variable estándar sin discriminar
