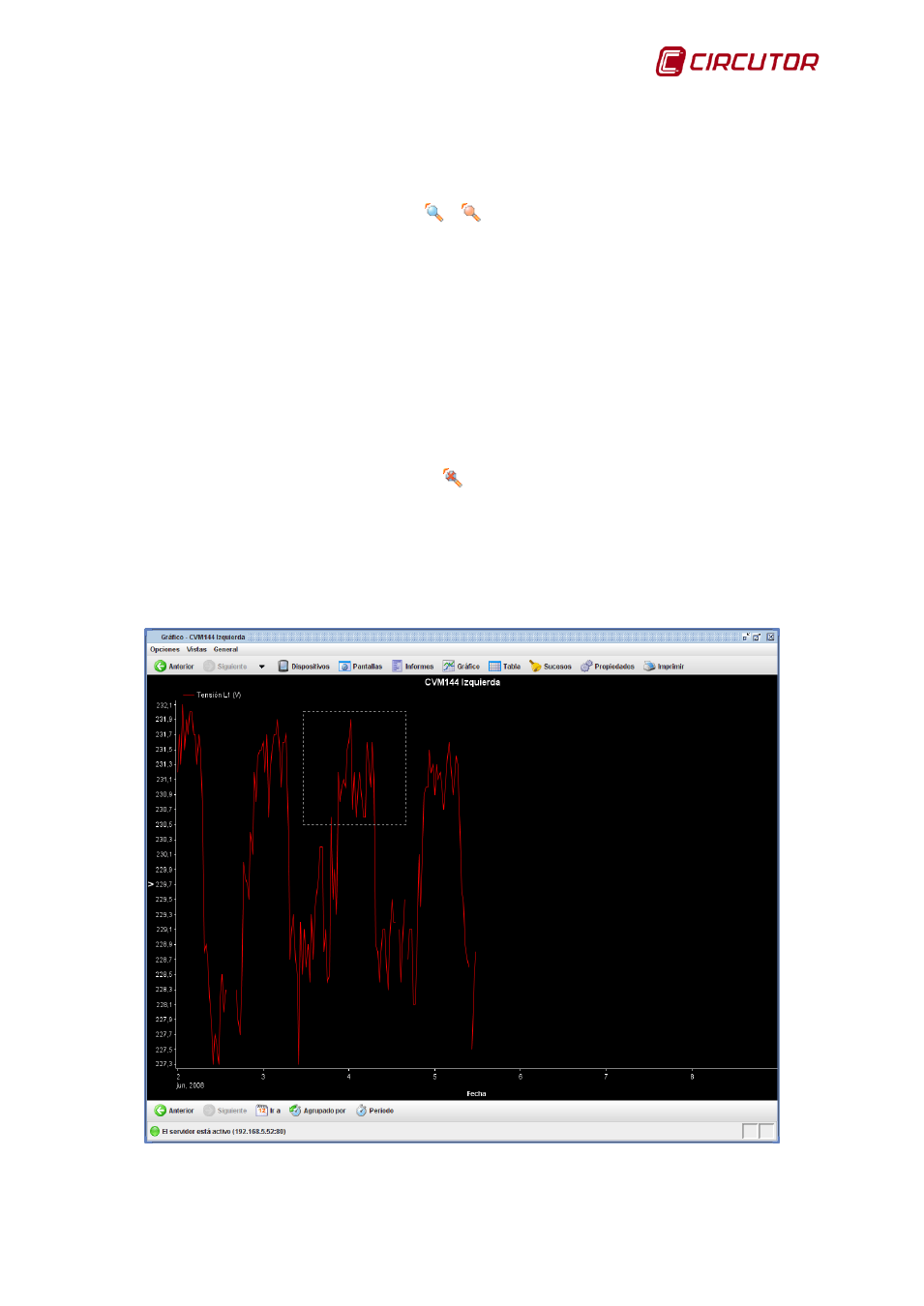

1.2.9.1 Modo Zoom
El modo zoom nos permite hacer ampliaciones sobre una parte de la zona de dibujo mediante
el ratón. Cuando estamos en este modo el cursor del ratón tiene el aspecto de una lupa.
Aspecto del cursor en modo zoom (cuando es posible iniciar el zoom y cuando no)
Como puede verse el cursor nos indicará si estamos sobre una zona en la que es posible
iniciar una ampliación del gráfico o no (típicamente por encontrarnos fuera del dibujo). Para iniciar una
ampliación hay que hacer clic con el botón izquierdo del ratón sobre el punto del dibujo que queremos
que sea una de las esquinas de la nueva ventana de visualización y, sin soltar el botón, mover el ratón
hasta el punto del dibujo que queremos que sea la esquina opuesta de dicha ventana.
Es interesante ver como mientras vamos desplazando el ratón aparecen unas líneas
discontinuas que indican cual será la nueva ventana de visualización si soltamos el botón en ese
momento. Igualmente el cursor nos informará si la ventana que estamos seleccionando no es válida
como nueva ventana de visualización mediante un cambio en el aspecto del cursor del ratón.
La ventana nueva de visualización no es válida o no se permite
Esto puede ser debido a que es demasiado pequeña, estrecha o ancha, tanto en unidades de
ventana (píxeles) como en unidades de variables, tanto en el eje X como en el Y. Así, por ejemplo, si
tenemos una variable con un periodo de una hora no se nos permitirá hacer una ampliación de una
zona del dibujo de menos de una hora en el eje X.
Realización de una ampliación de una zona del dibujo en modo Zoom
