PowerStudio
98 Manual de Instrucciones

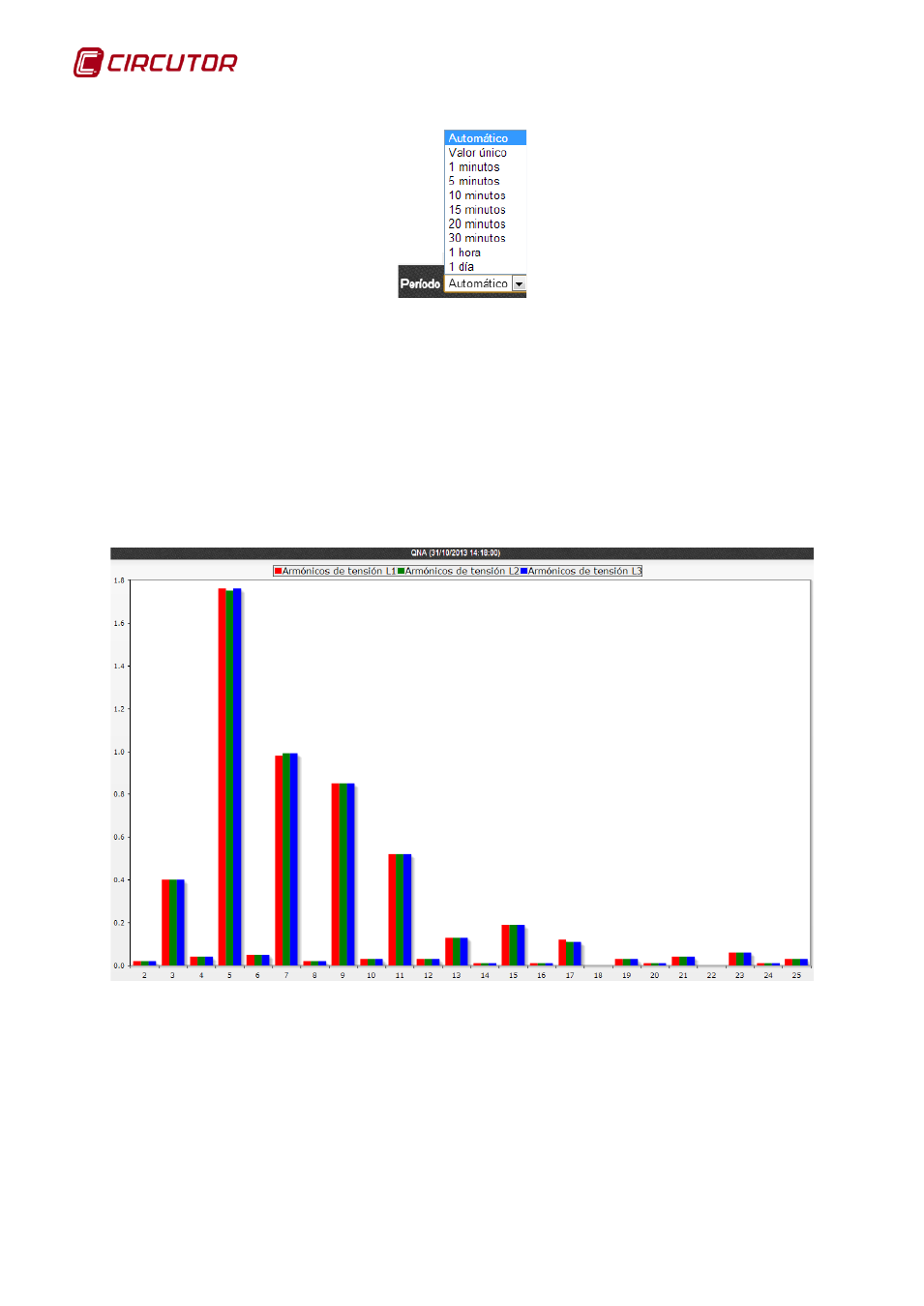

Menú de selección del periodo
1.3.6.1 Tipos de gráficos
Hasta ahora hemos visto el tipo estándar de gráfico, es decir, un gráfico que consta de una
serie de zonas, y donde cada zona tiene un eje X que es un intervalo de tiempo mientras que el eje Y
son los valores de las variables. Sin embargo, existen algunos tipos de gráficos que tienen ciertas
características diferenciadas.
Un gráfico especial sería el gráfico de armónicos. Este gráfico es proporcionado por aquellos equipos
que calculan variables de armónicos, ya sea de tensión o de corriente. Así, por ejemplo, podemos
encontrar este tipo de gráfico en equipos QNA, entre otros, y puede proporcionar la descomposición
armónica tanto de tensión como de corriente en cada una de las fases.
Gráfico de armónicos
Este tipo de gráfico tiene algunas características especiales:
• Subtítulo: En el subtítulo, bajo el título del gráfico, indica la fecha a la que pertenece la
descomposición armónica que se está visualizando.
• Eje X: El Eje X no representa el tiempo, sino el número de armónico. Por lo tanto carece de
unidades.
• Barra de herramientas: La barra de herramientas consta únicamente 3 botones que nos
permitirán desplazarnos a los demás registros, es decir, nos permitirán desplazarnos al
registro anterior, al siguiente o ir directamente al registro más cercano a una fecha indicada
por el usuario (opción “Ir a”).
