Usualmente los valores de eventos de este gráfico se muestran acompañados de las
tensiones nominales. En ambos casos las unidades vienen expresadas en porcentaje sobre la
nominal. También es posible añadir cualquier otro tipo de variable estándar.
El último tipo especial de gráfico es el gráfico de tensiones eficaces de semiciclo.

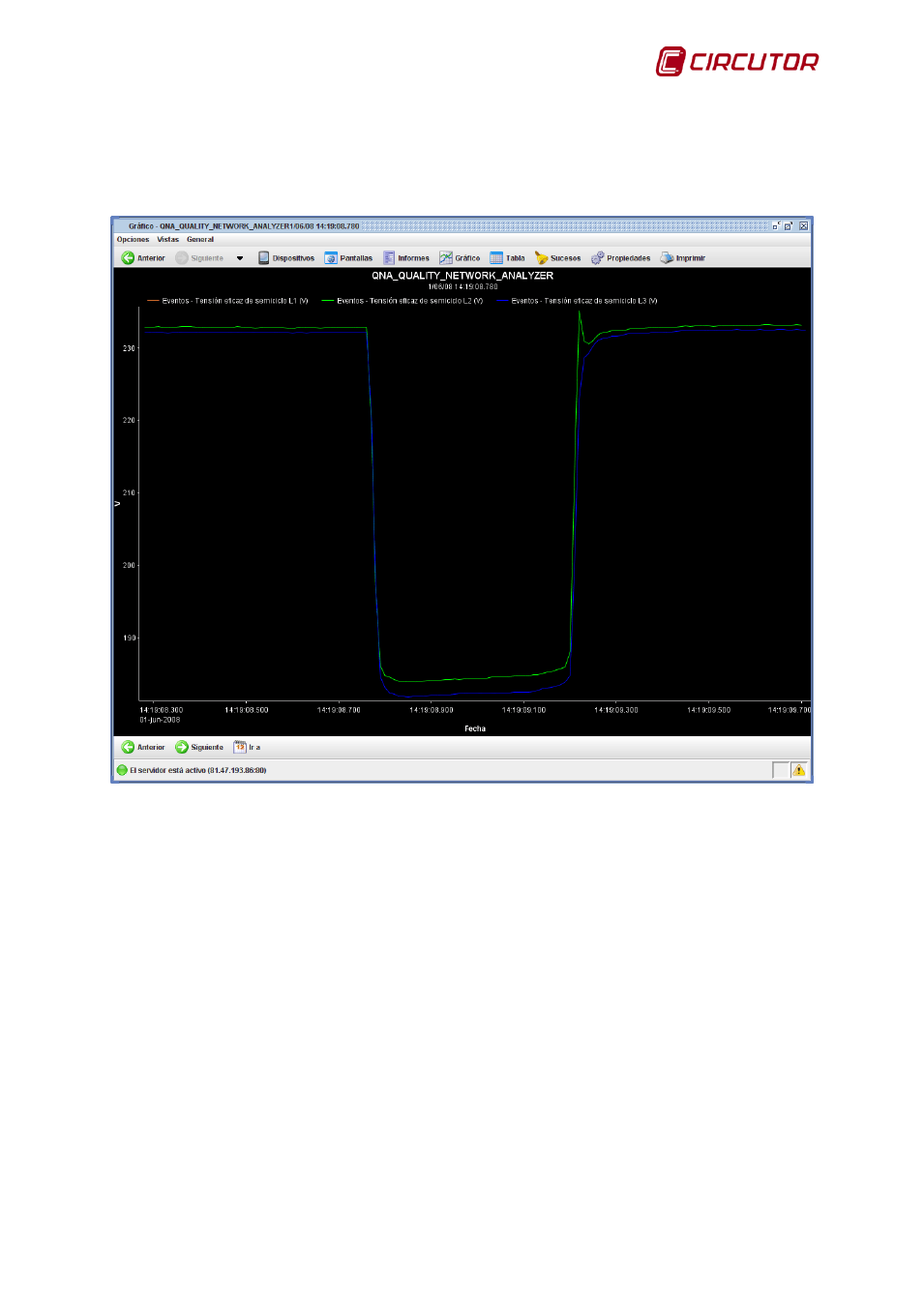

Gráfico de tensiones eficaces de semiciclo
Este tipo de gráfico representa la evolución de la tensión en un corto espacio de tiempo en
intervalos de semiciclo. Estas capturas se realizan en respuesta a la captura de un evento en ese
instante.
Se trata de un gráfico muy parecido al de formas de onda, con la única diferencia de que el eje
X consta de fechas como en una gráfica estándar, ya que las capturas de esos valores de semiciclo
se realizaron justo en ese momento.
