1.3.6 Realización de gráficos
Una de las más potentes herramientas del cliente es la posibilidad de realizar gráficos de las
variables de los equipos (tendencias). Para acceder a esta vista podemos hacerlo mediante el botón
“Gráfico” de la barra de herramientas. También es posible realizar gráficos predefinidos desde una
pantalla scada en la que se ha añadido un control de gráfico
Típicamente, para realizar un gráfico es necesario elegir que variables de que dispositivos van
a formar parte del mismo. Así, al acceder a la opción “Gráfico”, aparecerá en primer lugar un diálogo
que nos permitirá seleccionar el dispositivo del que queremos elegir las variables que formarán parte
del gráfico.

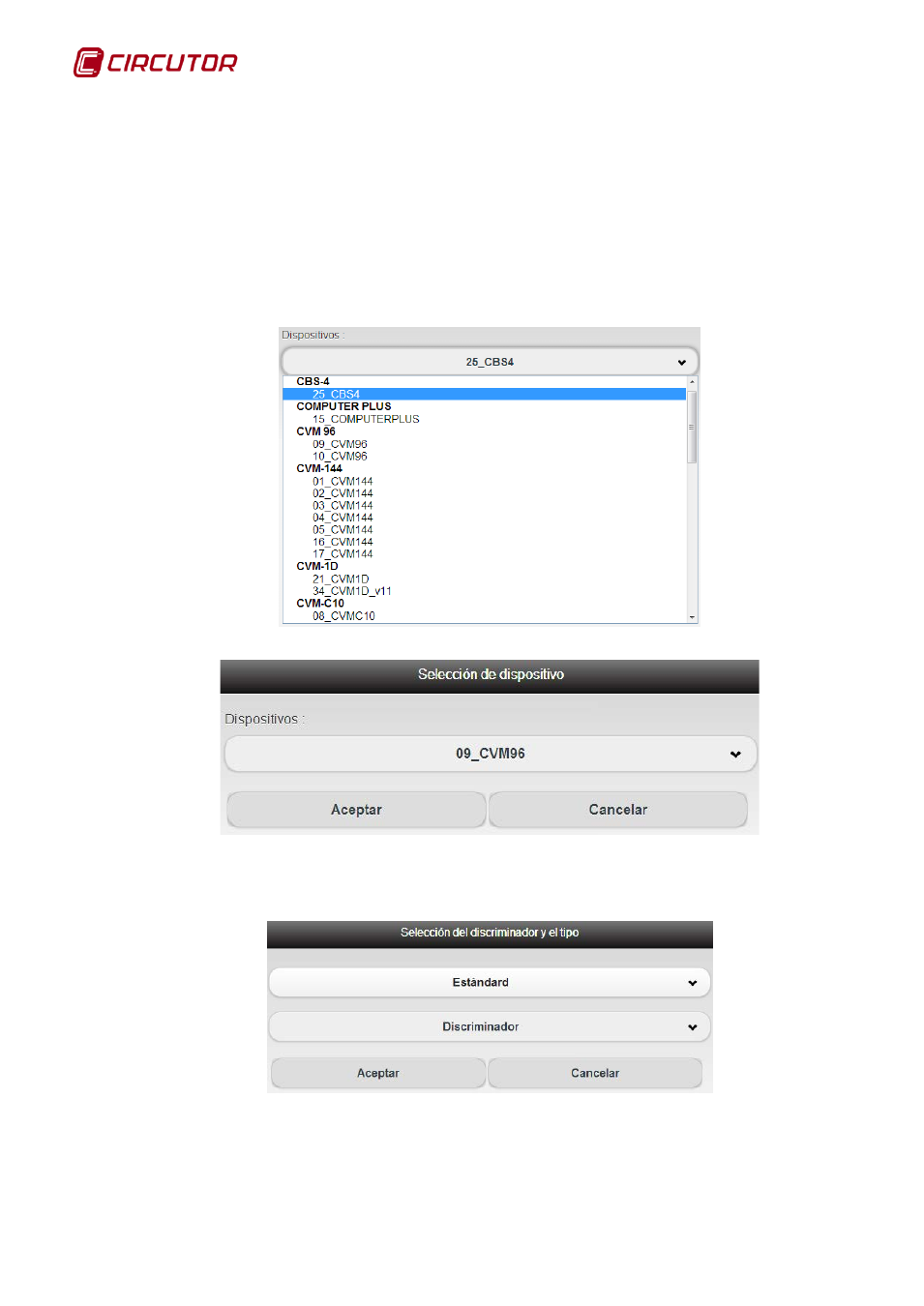

Desplegable de dispositivos
Selección de dispositivos
Una vez seleccionado el dispositivo, haremos clic en el botón ‘Aceptar’ y, según el dispositivo
elegido, aparecerá la pantalla de selección del tipo de gráfica y el discriminador a aplicar.
Selección del discriminador y el tipo
Hay que notar que sólo pueden discriminarse ciertos tipos de gráficos, generalmente el tipo
estándar, si el tipo de gráfico elegido no puede discriminarse la opción de “Discriminadores” aparecerá
deshabilitada. También es posible que el equipo no permita más que un tipo de gráfico y que no haya
