------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 14

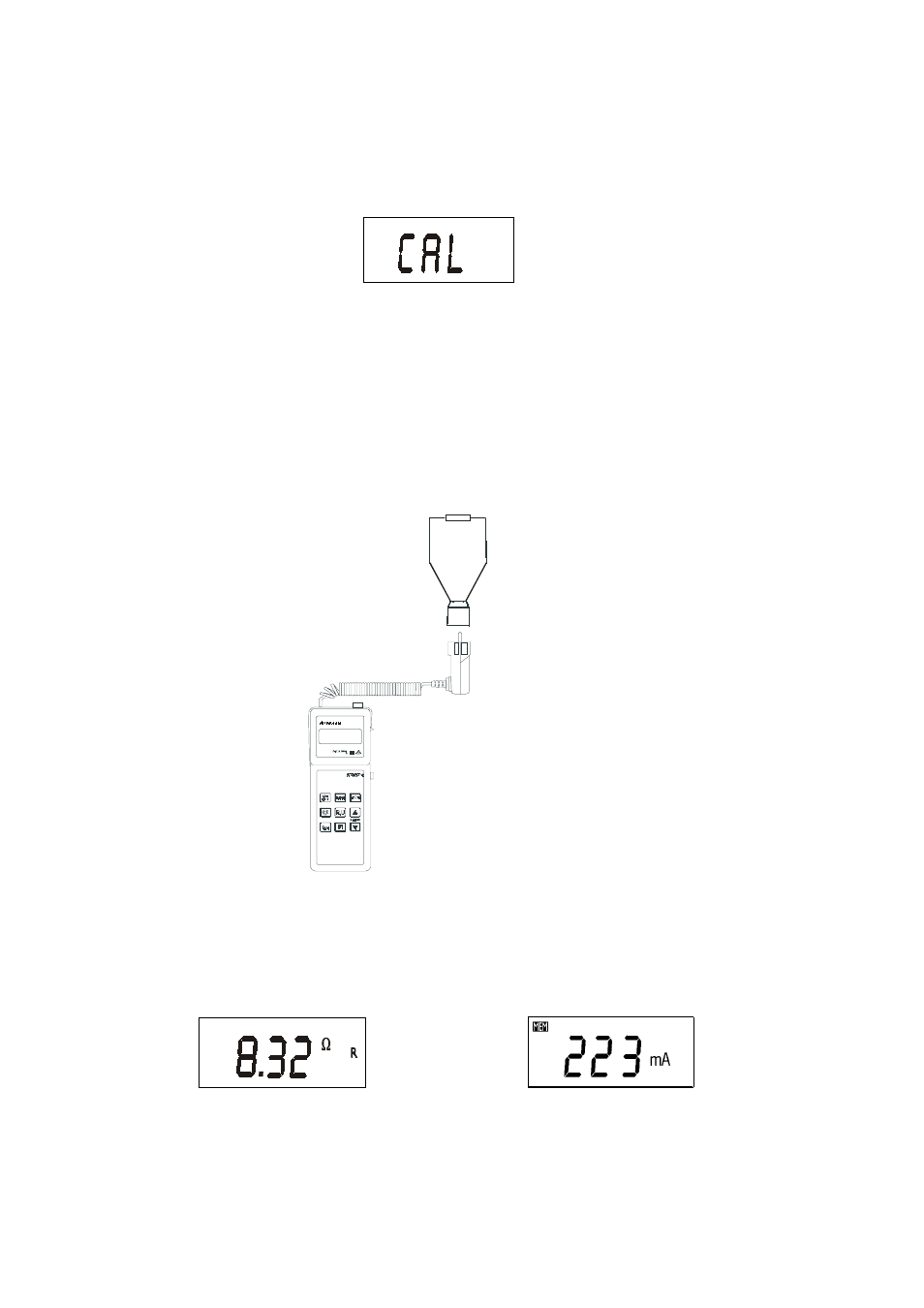

1. Conecte el instrumento CDB al adaptador bifilar.
2. Seleccione el símbolo CAL pulsando repetidamente el botón R, U en el display, en
ese momento el instrumento ya está preparado para realizar la calibración.
Calibración durante la medición de resistencias
3. Conecte las puntas de medición del adaptador y pulse el botón START para iniciar
la calibración de cero. Si la calibración se realiza correctamente aparecerán los
valores de 0.00 a 0.02
Ω y el símbolo R. Si el display muestra aproximadamente
2.0 Ω, entonces no se habrá calibrado correctamente y lo que aparece será la
resistencia de los cables. Por tanto, este valor deberá ser deducido de los valores
medidos. Si las puntas del adaptador están desconectadas durante la calibración,
en el display aparecerá el símbolo de desbordamiento de rango (I- - -) .
Verde Negro
Adaptador
bifilar
CDB
R
4. Conecte los cables del adaptador a la resistencia que se va a medir. En la pantalla
aparecerá el valor de la resistencia y los símbolos R, Ω. Si la intensidad de la
medición actual resulta ser superior a 200 mA emitirá una señal acústica.
Resistencia medida Intensidad medida I
M
(guardada)
5. Desconecte el instrumento de la resistencia que se mide. En la pantalla seguirá
apareciendo el valor de la resistencia más pequeña que se ha medido. Pulse el
botón START para guardarla. El valor actual real de I
M
se podrá ver en el modo
MEM: pulse el botón MEM, y a continuación el botón START, y el valor actual
aparecerá en la última medición.
