------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº

6


- El

conmutador

START inicia las mediciones y se utiliza también para el manejo de

la memoria.


1.3.- ENCENDIDO
El instrumento se enciende y se apaga con el botón ON/OFF. El instrumento se
apagará automáticamente si transcurren 2 minutos sin que se haya pulsado un botón.
Se iluminan todos los símbolos. Automáticamente aparece el valor de tensión U

L-N

. La

caída de tensión de las pilas bajo los límites permitidos está indicado por el símbolo

que aparece en la esquina inferior izquierda del display.



1.4.- DESBORDAMIENTO DEL RANGO DE MEDICIÓN

Durante la mayoría de las mediciones realizadas con el CDB el rango de medición
puede sufrir un desbordamiento. En ese caso aparecerá el número uno en la posición
de dígito más significativo y aparecerán tres guiones en el lugar de unidades y
símbolos.

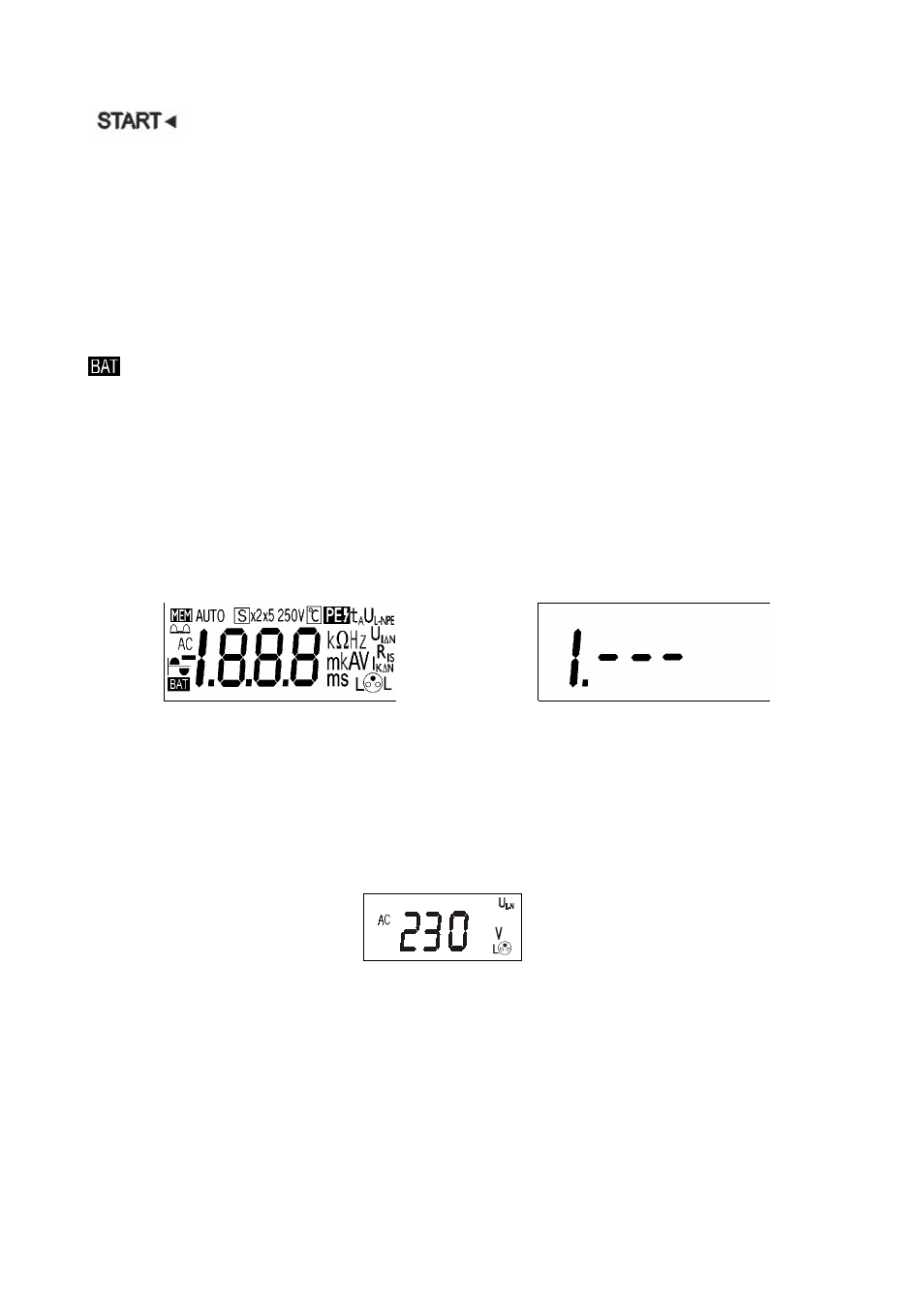

Símbolos en la pantalla después del encendido

Desbordamiento de rango


1.5.- VERIFICACIÓN DE LA INSTALACIÓN Y DEL SENSOR DE CONTACTO

El CDB permite comprobar la posición de la fase en el conector, para ello lo indica
gráficamente en el display. La posición de la fase se analiza durante la medición del
voltaje y al inicio de cada medición al pulsar el botón START. Se indica en el display
mediante el símbolo L junto al símbolo del conector en el lado izquierdo o el derecho.



El equipo permite también comprobar si existe una tensión de contacto peligrosa en la
toma de tierra de la instalación. Para ello el instrumento cuenta con un terminal o
sensor de contacto (ver Sensor en el esquema del equipo). Si después de haber
tocado la superficie del sensor de contacto con el dedo aparece el símbolo PE! en la
pantalla, entonces significa que la fase está conectada de forma incorrecta a la toma.
La tensión de contacto puede oscilar entre 20 V y 150 V entre el conductor PE y tierra.
