------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 17

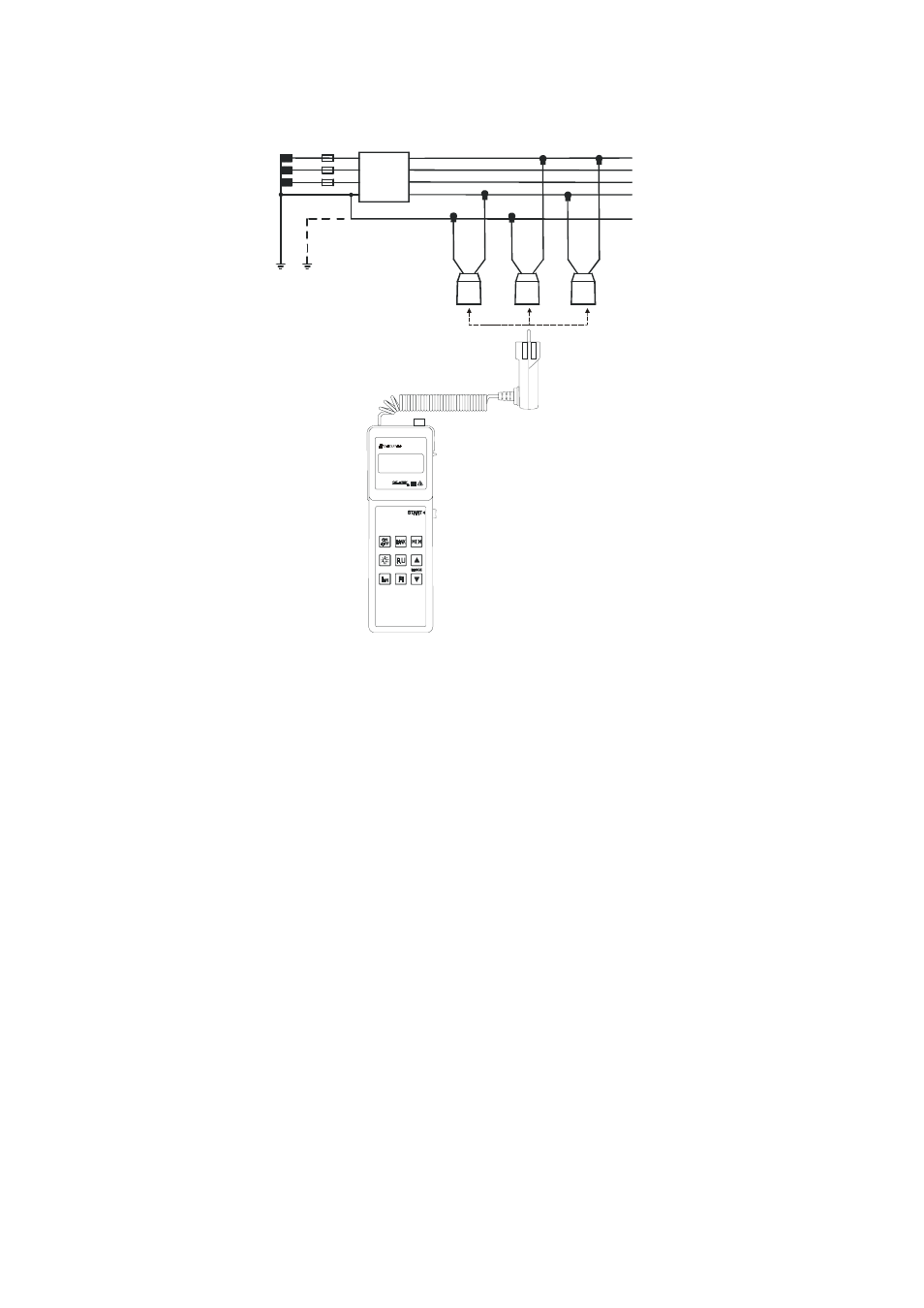

cómo lo hayamos conectado (ver esquemas), y no de qué seleccionamos con los
botones
∆,∇.
L1
L2
L3
N
PE
Verde
Negro
Adaptador
bifilar
CDB
RCD
En las mediciones de tensión continua con el adaptador no aparecerá el símbolo AC.
El cable de color verde estará conectado al polo positivo del voltaje que se está
midiendo. Al cambiar la polaridad de la tensión medida aparecerá el signo – (menos).
El adaptador permite medir tensiones alternas de 0 a 20 V. Si aparece el símbolo U
L-N
después de conectar el adaptador al voltaje de medición, pero sin que aparezca el
símbolo del conector en el display, entonces se puede medir el voltaje. Seleccione la
medición de la tensión U
L-PE
pulsando el botón ∆. Aparecerán el voltaje y el símbolo U
L-
PE
. La precisión de la medición no está garantizada de acuerdo a la Tabla 1.
ALMACENAMIENTO: Los valores U
L-N
, U
L-PE
y la frecuencia de voltaje U
L-N
se guardan
con el botón START.
PRECAUCIÓN: Si las tensiones U
L-N
y U
L-PE
difieren significativamente entre sí significa
que alguno de los cables de la salida puede estar cortado (excepto en
el caso de caída de tensión en el cable, etc.). Suele ser útil verificar el
valor de la impedancia de bucle R
S
y la resistencia interna R
I
.
