------ COMPROBADOR DE DIFERENCIALES CDB ------- Pág nº 21

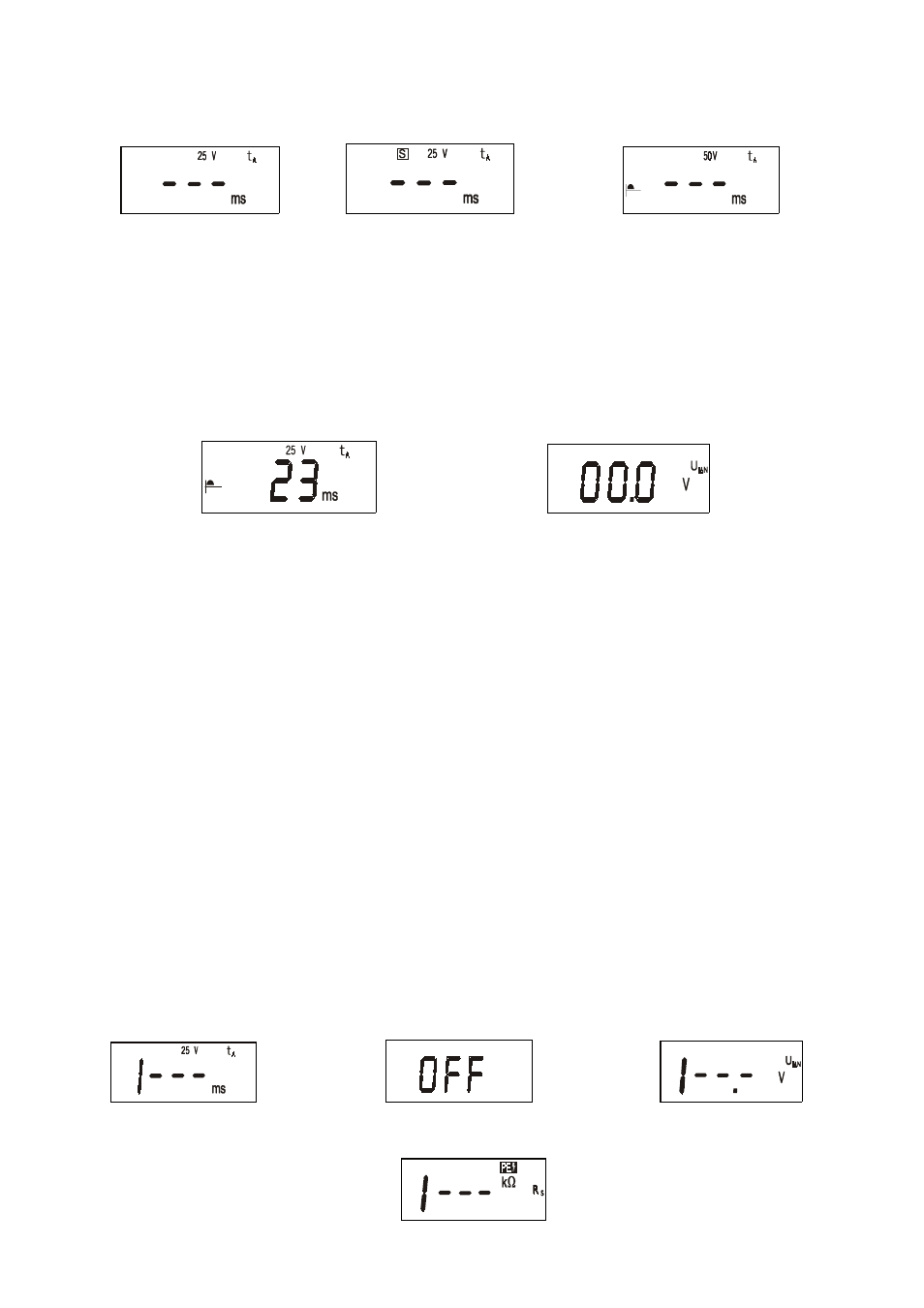

Medición t
A
en alterna Medición t
A
en alterna Medición t
A
en corriente pulsante
tensión máx. contacto 25V RCD selectivo de 25V tensión máx. contacto 50V
5) Pulse el botón START. El display conmuta de forma intermitente mientras está
realizando la medida, pudiendo cancelarse el proceso si se pulsa de nuevo el
botón START.
Si se produce la desconexión del RCD, aparecerán en pantalla el valor del tiempo de
disparo t
A
, la unidad ms y el símbolo t
A
. Para conmutar entre el tiempo t
A
y la tensión
de contacto U
I∆N
utilizar los botones ∆,∇.
Valor medido t
A
Valor medido de tensión de contacto U
I
∆
N
Si no se desconecta el RCD, aparecerán los símbolos I- - - , ms y t
A
. El valor medido y
el desbordamiento de rango quedarán guardados junto con el rango seleccionado
(corriente nominal de actuación I
∆N
).
Si se interrumpe el bucle de protección, aparecerán los símbolos R
S
y PE a intervalos
en la pantalla.
Si la tensión de contacto U
I∆N
sobrepasa el valor predeterminado de 25 V, o de 50
V durante la medición, entonces finalizará la medición, y aparecerán el valor de la
tensión de contacto U
I∆N
y los símbolos V y U
I∆N
en pantalla.
Si el RCD se desconecta súbitamente durante la verificación inicial de la continuidad
del bucle de protección y la medición de la tensión de contacto (que se realiza siempre
antes de la medición del propio tiempo a la intensidad nominal) aparecerá el símbolo
OFF y no se guardará el valor medido. La desconexión del RCD también se puede
indicar en el caso de que no se interrumpa el bucle de protección pero que su
resistencia sea tan grande que la tensión de contacto esté próxima al valor de la
tensión de la red. También aparecerá el símbolo de la salida que indica la tensión en
la red. La medición de la tensión de contacto se selecciona con el botón R, U, y las
demás funciones con el botón correspondiente.
Se aconseja utilizar el adaptador bifilar para comprobar RCD’s de tipo A con onda
pulsante. Para ello realizaremos dos medidas, en la segunda medida intercambiando
los terminales del adaptador entre ellos para verificar el tiempo de disparo con la media
onda inversa.
Sin desconexión RCD
Desconex. súbita de RCD Desbord. límite U
I
∆
Bucle de protección interrumpido
