9.5.- Medidas de RCD

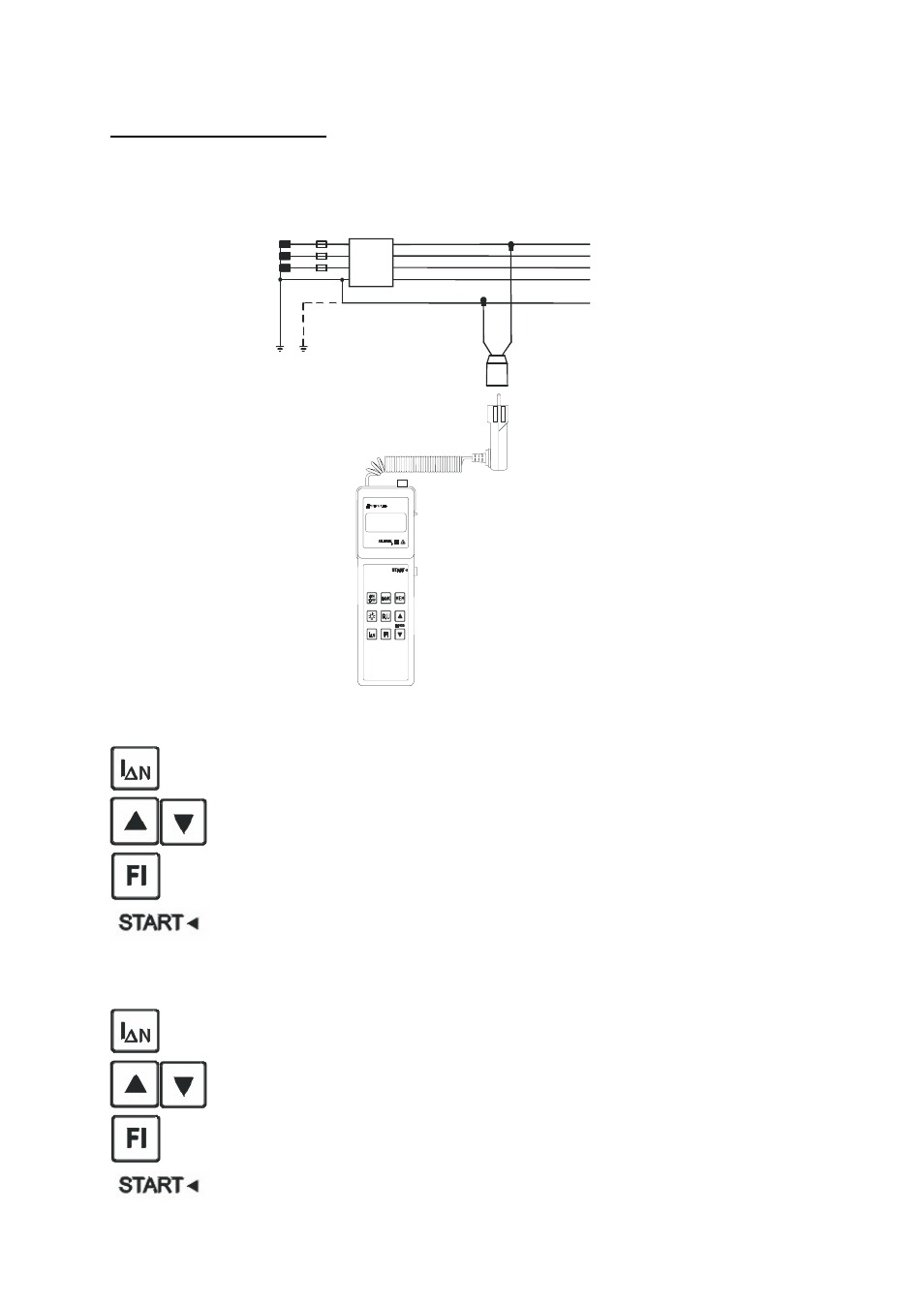

Cuando sea posible realizar la medida en una toma de red convencional, utilizar el
conector que lleva el equipo. En caso contrario, utilizar el adaptador bifilar tal y como
muestra el esquema.
L1
L2
L3
N
PE
Verde Negro
Adaptador
bifilar
CDB
RCD
- Medida de la tensón de contacto
Selección del tipo de RCD (general o selectivo S)
Selección de la intensidad nominal del RCD
Selección de la tensión de contacto U
I∆N
Inicio de la medida
- Medida del tiempo de disparo del RCD
Selección del tipo de RCD (general o selectivo S)
Selección de la intensidad nominal del RCD
Selección del tiempo de disparo t
A
Inicio de la medida
