SMA Solar Technology AG 4 Descripción del producto
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 13

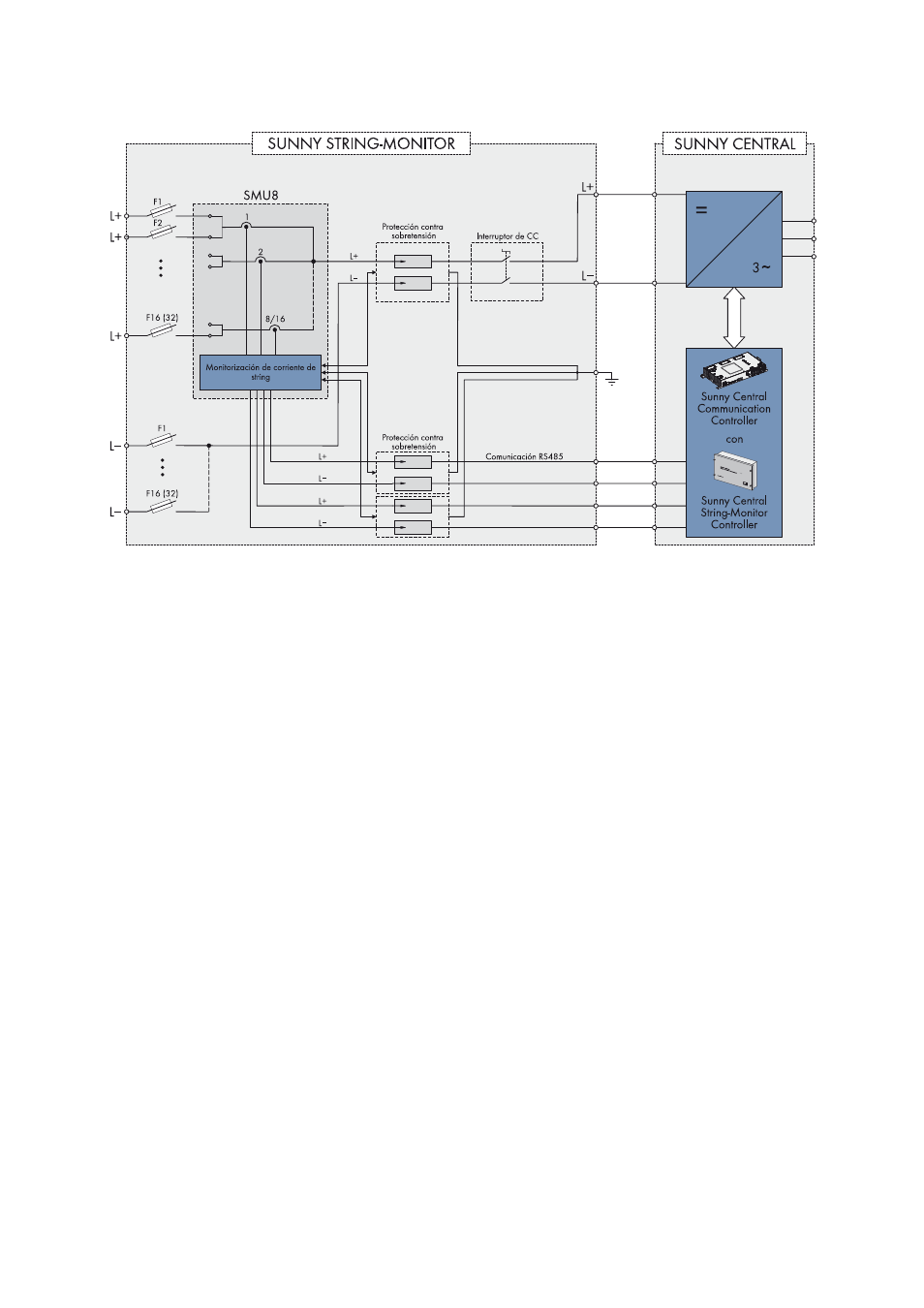

Diagrama de bloques del Sunny String-Monitor SSM8-21-BS-JP/SSM16-21-BS-JP
Imagen 4: Diagrama de bloques del Sunny String-Monitor SSM8-21-BS-JP/SSM16-21-BS-JP
4.2 Monitorización de corriente de string
La monitorización de corriente de string se lleva a cabo mediante la placa de medición String-Monitor Unit. La
String-Monitor Unit mide las corrientes de string y calcula continuamente sus valores medios. Las corrientes de string se
comparan con los valores medios. Si una corriente de string supera o está por debajo del valor medio en la tolerancia
ajustada, se muestra la advertencia 380 SMU.
En los inversores centrales puede ajustar los parámetros para la monitorización de corriente de string y leer los valores
medios a través de la interfaz de usuario (consulte las instrucciones de funcionamiento del inversor central).
Mediante la parametrización puede determinarse el error total de un string fotovoltaico. Las corrientes de string
insignificantemente mayores se detectan de forma segura en varios intervalos de consulta y se diferencian de las
oscilaciones de corriente del generador fotovoltaico.
A continuación se describe:
• En qué condiciones se lleva a cabo la monitorización de corriente de string
• Con qué intervalos se transmiten los datos
• Qué parámetros son importantes para la sensibilidad de la monitorización de la corriente de string
Requisitos para la activación de la monitorización de corriente de string
☐ La potencia de CC P
CC
del generador fotovoltaico supera el 5% de la potencia nominal de CA P
CA nom
del
Sunny Central.
P
CC
> 0,05 * P
CA nom
☐ El valor medio de las corrientes de string de cada uno de los grupos I
M String
es mayor o igual a 0,5 A.
I
M String
≥ 0,5 A
Total de errores
El total de errores es una medida para la sensibilidad de la monitorización de corriente de string. Se puede parametrizar
por medio del tiempo de activación y la tolerancia, pudiendo calcularse de acuerdo con esta fórmula:
