6 Conexión eléctrica SMA Solar Technology AG
24 SSMxx-21-IA-BS-JP-es-20 Instrucciones de instalación
6 Conexión eléctrica
6.1 Seguridad en la conexión eléctrica
6.2 Introducción de los cables en el armario de distribución

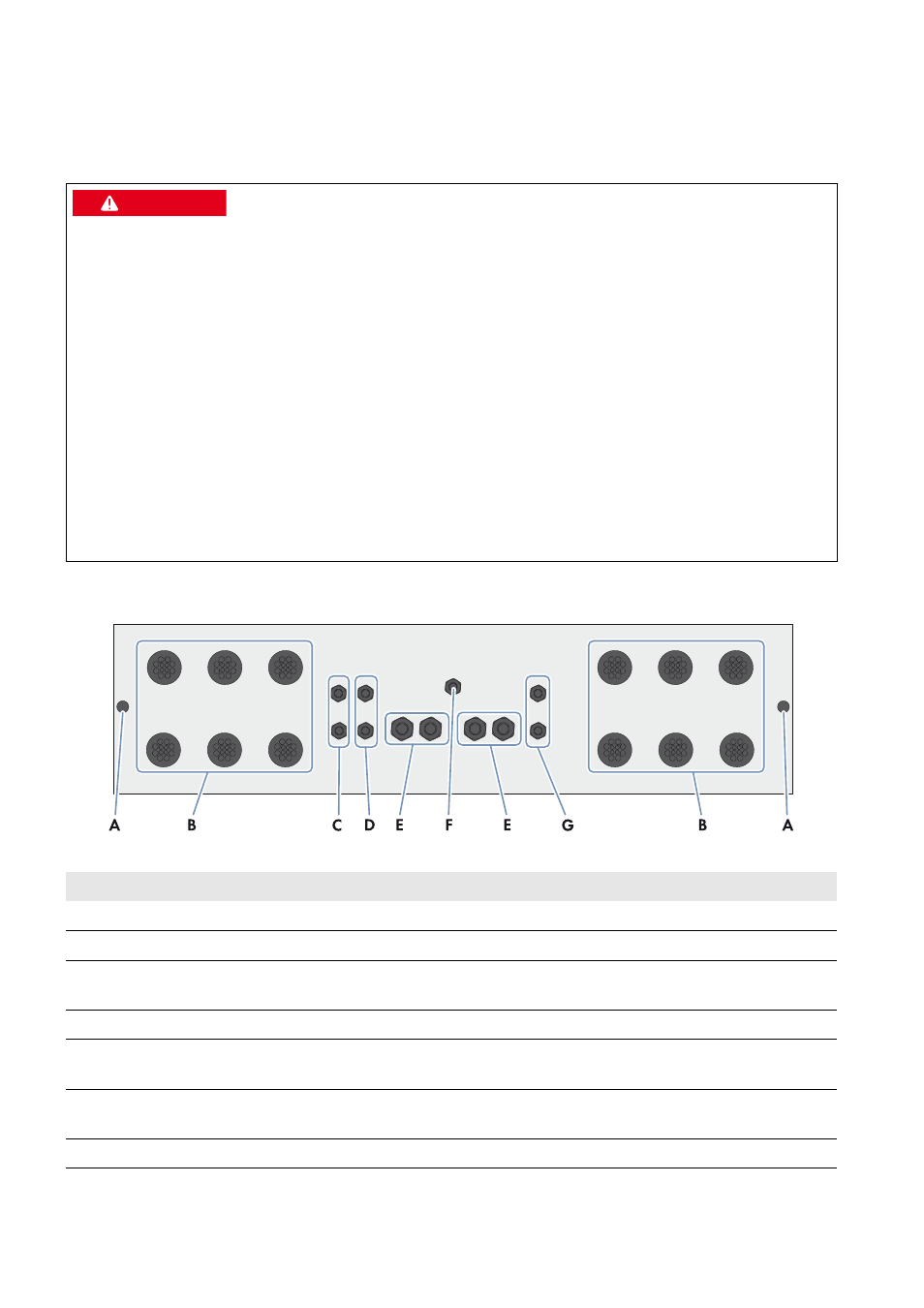

Imagen 9: Vista inferior del Sunny String-Monitor con racores atornillados para cables (ejemplo)
3(/,*52
Peligro de muerte por descarga eléctrica
En los componentes conductores de tensión del Sunny String-Monitor hay tensiones eléctricas. Por ello, los trabajos en
el Sunny String-Monitor solo se deben realizar cuando el equipo esté sin tensión y conforme a las directivas vigentes
en el lugar de colocación.
• Desconectar de la tensión:
– Desconecte el interruptor-seccionador de potencia de CC del Sunny String-Monitor.
– Los fusibles de CC del inversor central o el distribuidor principal de CC deben retirarse solo cuando no tengan
corriente. Utilice para ello una agarradera de fusibles APR.
– Abra los portafusibles del Sunny String-Monitor solo cuando se encuentren sin corriente.
• Asegure el equipo contra la reconexión accidental.
• Compruebe que no haya tensión.
• Ponga el equipo a tierra y en cortocircuito.
• Cubra o aísle las piezas próximas que estén bajo tensión. Las cubiertas de protección deben estar siempre
montadas.
Posición Denominación Explicación
A Evacuación del condensado ‒
B Placa de paso de cables Para la conexión de los cables de string
C Racor atornillado para cables con anillos de junta
recortables
Para la conexión de los cables de datos
D Selladores Reserva
E Racor atornillado para cables con anillos de junta
recortables
Para la conexión de los cables principales
de CC
F Racor atornillado para cables con anillos de junta
recortables
Para la conexión del cable de puesta a
tierra
G Selladores Reserva
