SMA Solar Technology AG 10 Mantenimiento
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 45

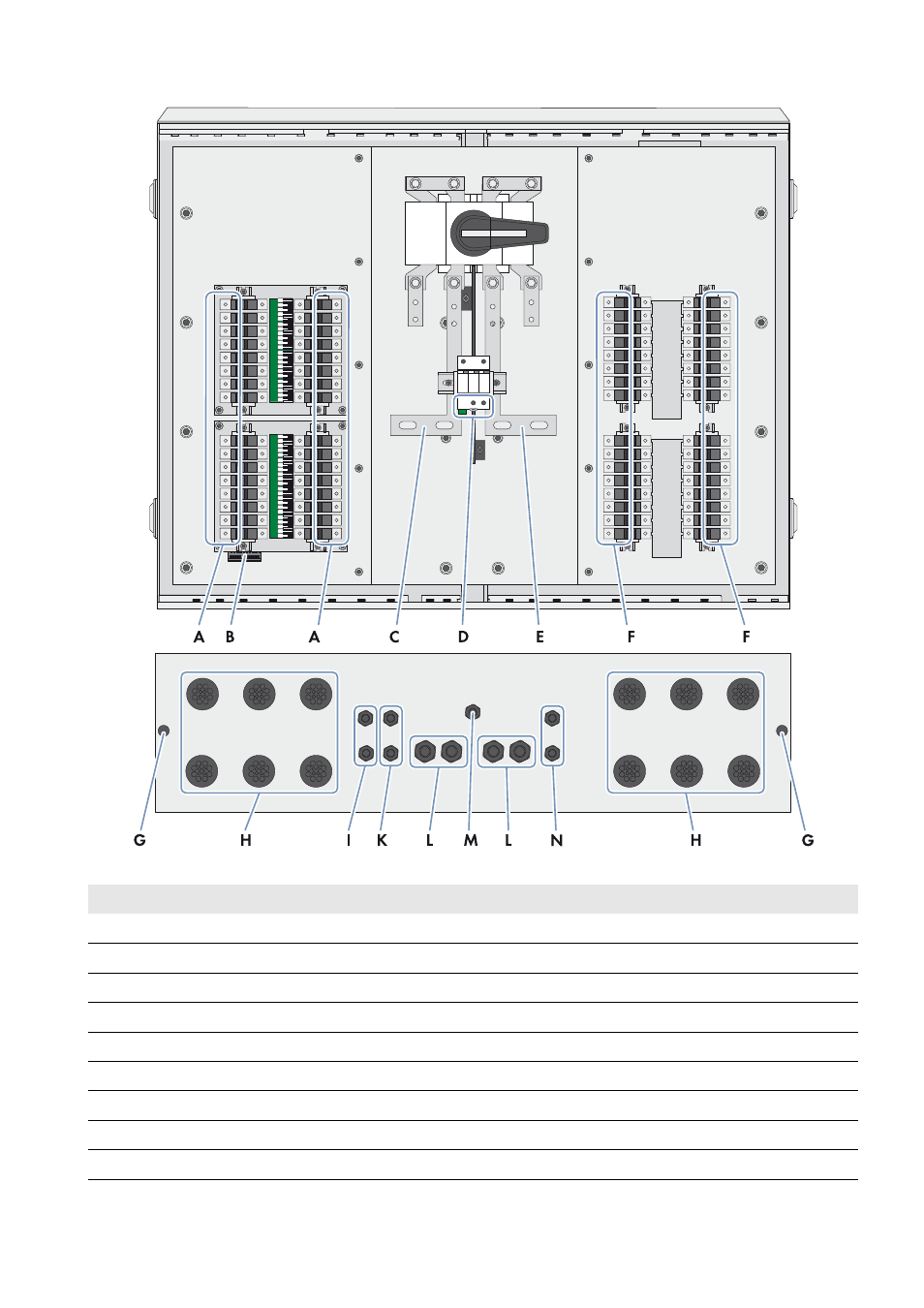

Imagen 19: Componentes principales del Sunny String-Monitor (ejemplo del SSM16-21-BS)
Posición Denominación
A Conexiones de los cables de string, polo +
B Conexión de los cables de datos
C Conexión del cable principal de CC, polo +
D Conexión del cable de puesta a tierra
E Conexión del cable principal de CC, polo ‒
F Conexiones de los cables de string, polo ‒
G Evacuación del condensado
H Placa de paso de cables
I Racor atornillado para cables con anillos de junta recortables
