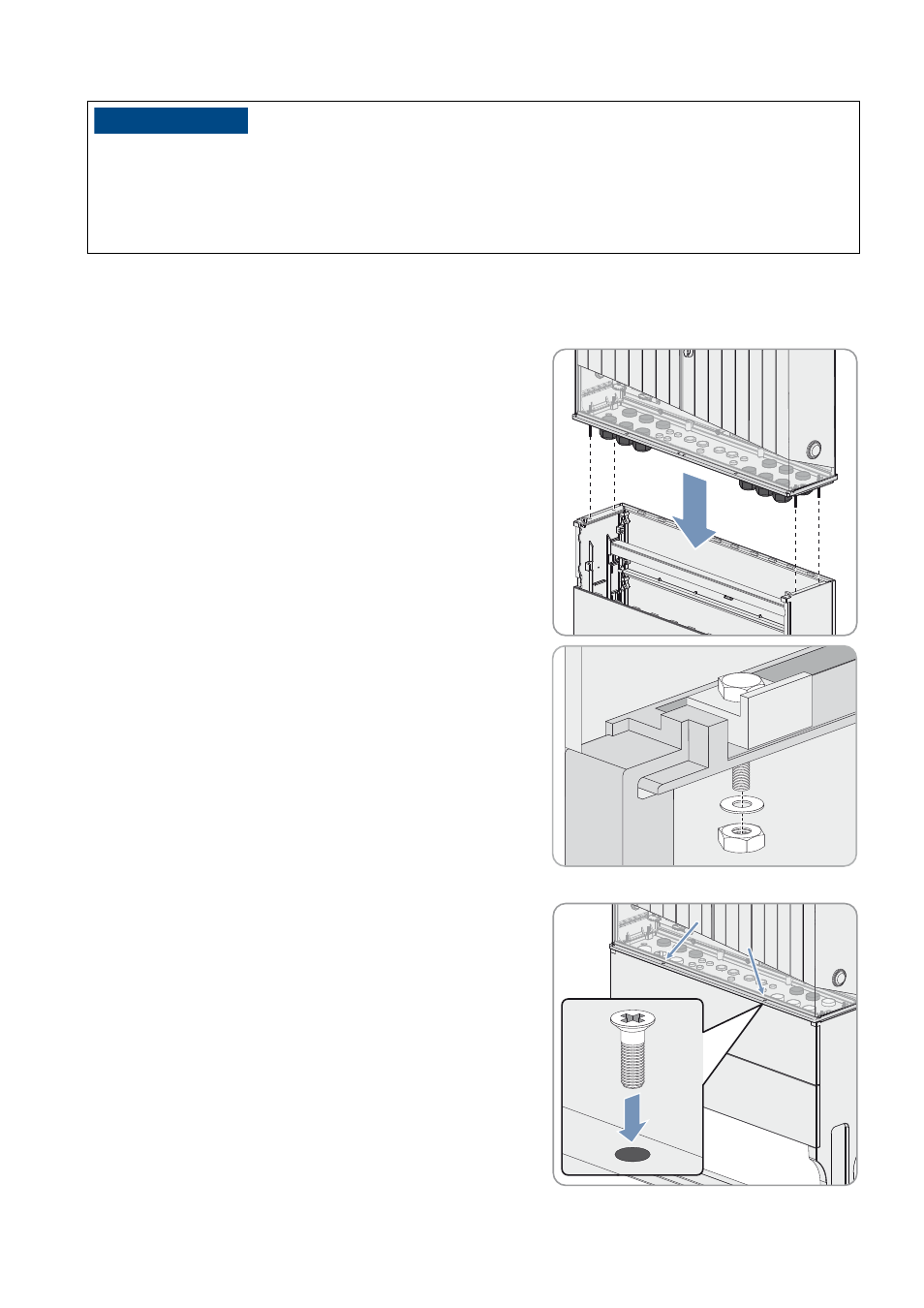

Procedimiento:
1. Retire cuatro cubiertas de la placa base del Sunny String-Monitor.
2. Atornille desde abajo cuatro piezas roscadas en los manguitos con rosca interior de la placa base.
3. Coloque el Sunny String-Monitor sobre el pedestal.
4. Atornille el Sunny String-Monitor con cuatro arandelas anchas y
cuatro tuercas al pedestal (par de apriete: 10 Nm).
5. Asegúrese de que el Sunny String-Monitor esté bien fijado.
6. Después de conectar los cables, fije el zócalo con dos tornillos de
fijación al lado interior de la placa base.
13&$"6$*“/
Daños en los racores atornillados para cables y en los conectadores de enchufe por un transporte y
montaje inadecuados
Los racores atornillados para cables y los conectadores de enchufe sobresalen por la carcasa.
• Durante el transporte y el montaje, preste atención a que los racores atornillados para cables y los conectadores
de enchufe no sufran daños.
