SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 37

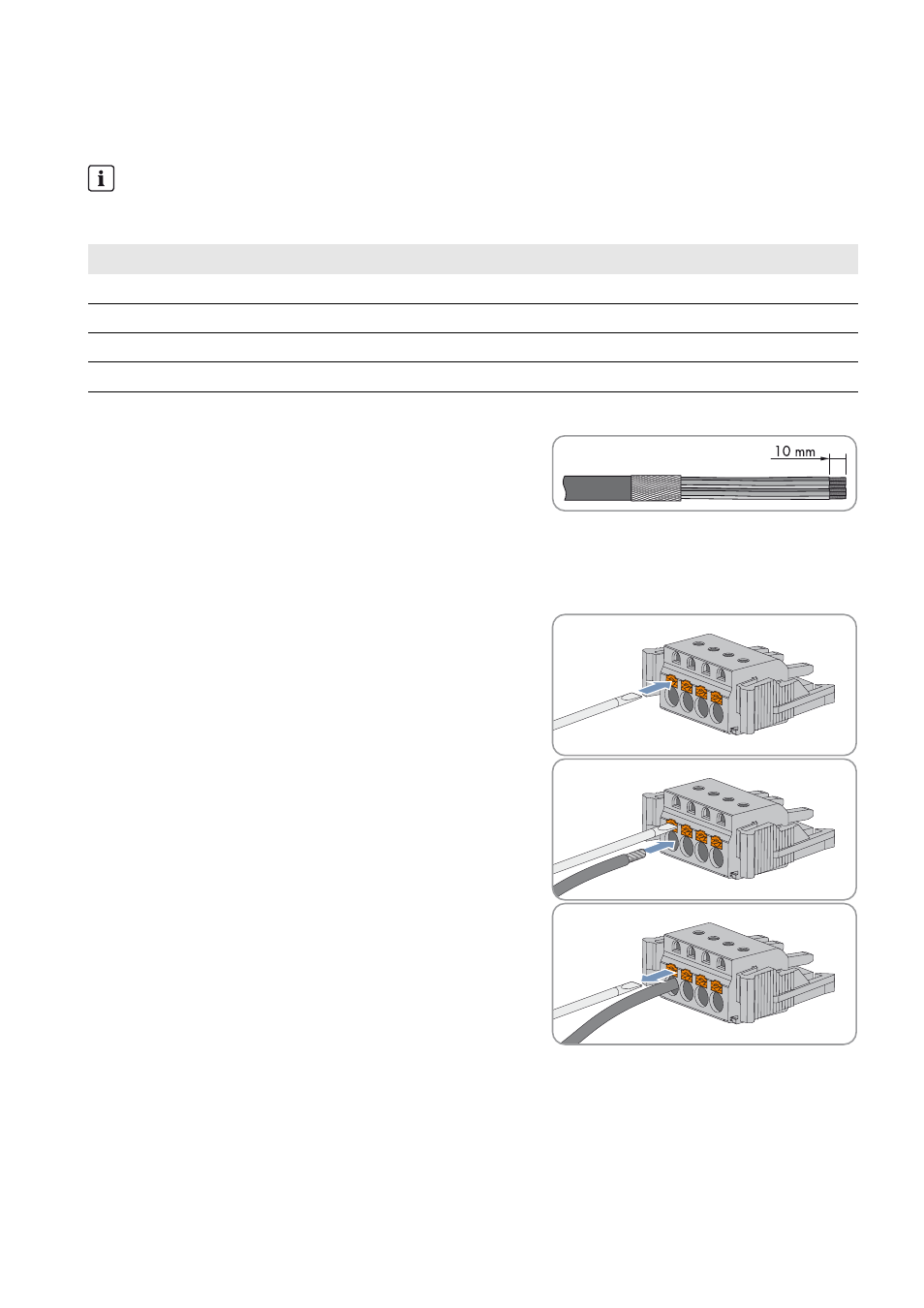

Conectar los cables de datos a los conectadores de enchufe
Asignación de patillas en el conectador de enchufe
Procedimiento:
1. Pele 10 mm los conductores de los cables de datos.
2. Retire los conectadores de enchufe de las conexiones para el cliente -X712 y -X713.
3. Conecte los conductores de los cables de datos según el esquema de circuitos al conector multipolar del conectador
de enchufe. Los conductores para el suministro de tensión deben ser pares trenzados.
• Mantenga pulsado el pestillo accionador.
• Introduzca el conductor.
• Suelte el pestillo accionador.
• Asegúrese de que los conductores estén bien fijados.
4. Recorte el resto de los conductores hasta el revestimiento del cable.
Suministro de tensión de los Sunny String-Monitor
Para minimizar las caídas de tensión entre los Sunny String-Monitor debe asignarse un par de conectores a cada
patilla del suministro de tensión.
Patilla Asignación
1 GND_EXT
2 RS485L
3 RS485H
4 +60V_EXT
