6 Conexión eléctrica

SMA Solar Technology AG

SSMxx-21-IA-BS-JP-es-20

Instrucciones de instalación

6. Coloque la virola en el apantallamiento del cable trenzado y engárcela a presión.

Conectar los cables de datos al conectador de enchufe

Material adicional necesario (no incluido en el contenido de la entrega):

☐ Tres abrazaderas para cables (dimensiones: 100 mm x 2,5 mm)

Procedimiento:

1. Pele 10 mm los conductores de los cables de datos.
2. Retire el conectador de enchufe de la String-Monitor Unit inferior.
3. Conecte los conductores de los cables de datos según el esquema de circuitos al conector multipolar de enchufe

del conectador.

• Mantenga pulsado el pestillo accionador.
• Introduzca el conductor:

• Suelte el pestillo accionador.
• Asegúrese de que los conductores estén bien fijados.

4. Agrupe los conductores de los cables de datos con una abrazadera para cables.

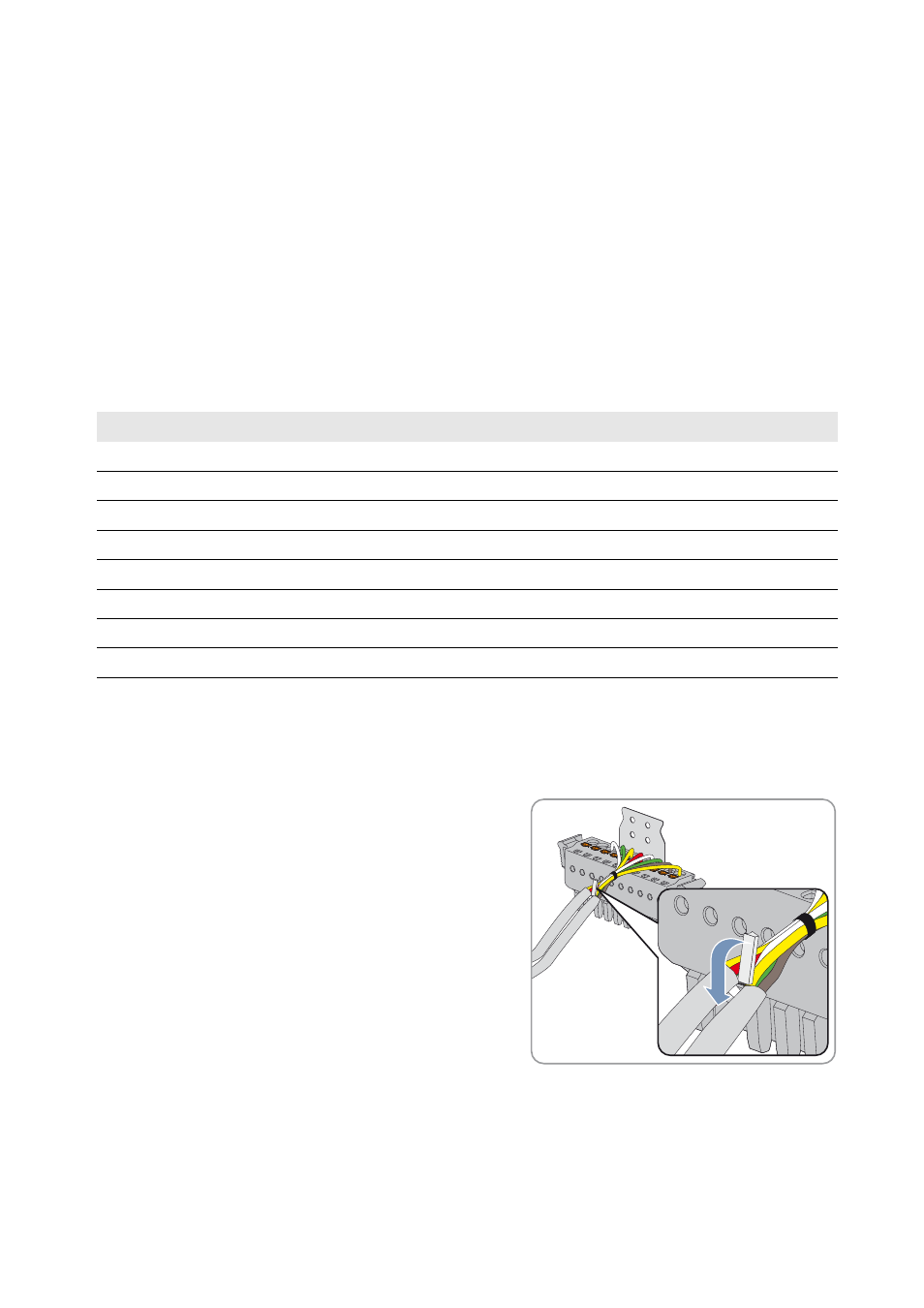

5. Coloque la virola entre los cables de datos y el conectador de

enchufe.

Borne

Señal

Color de los conductores*

* Según DIN EN 47100; el color de los conductores puede variar según el cable.

Patilla 1

GND_EXT

Par de conductores: blanco/marrón

Patilla 2

RS485L

Verde

Patilla 3

RS485H

Amarillo

Patilla 4

+60V_EXT

Par de conductores: gris/rosa

Patilla 5

GND_EXT

Par de conductores: blanco/marrón

Patilla 6
