SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 27
6.3.2 SSM8-21-BS-JP/SSM16-21-BS-JP
El equipamiento del Sunny String-Monitor depende del tipo de pedido. En los gráficos generales se muestra el máximo
equipamiento posible del Sunny String-Monitor.

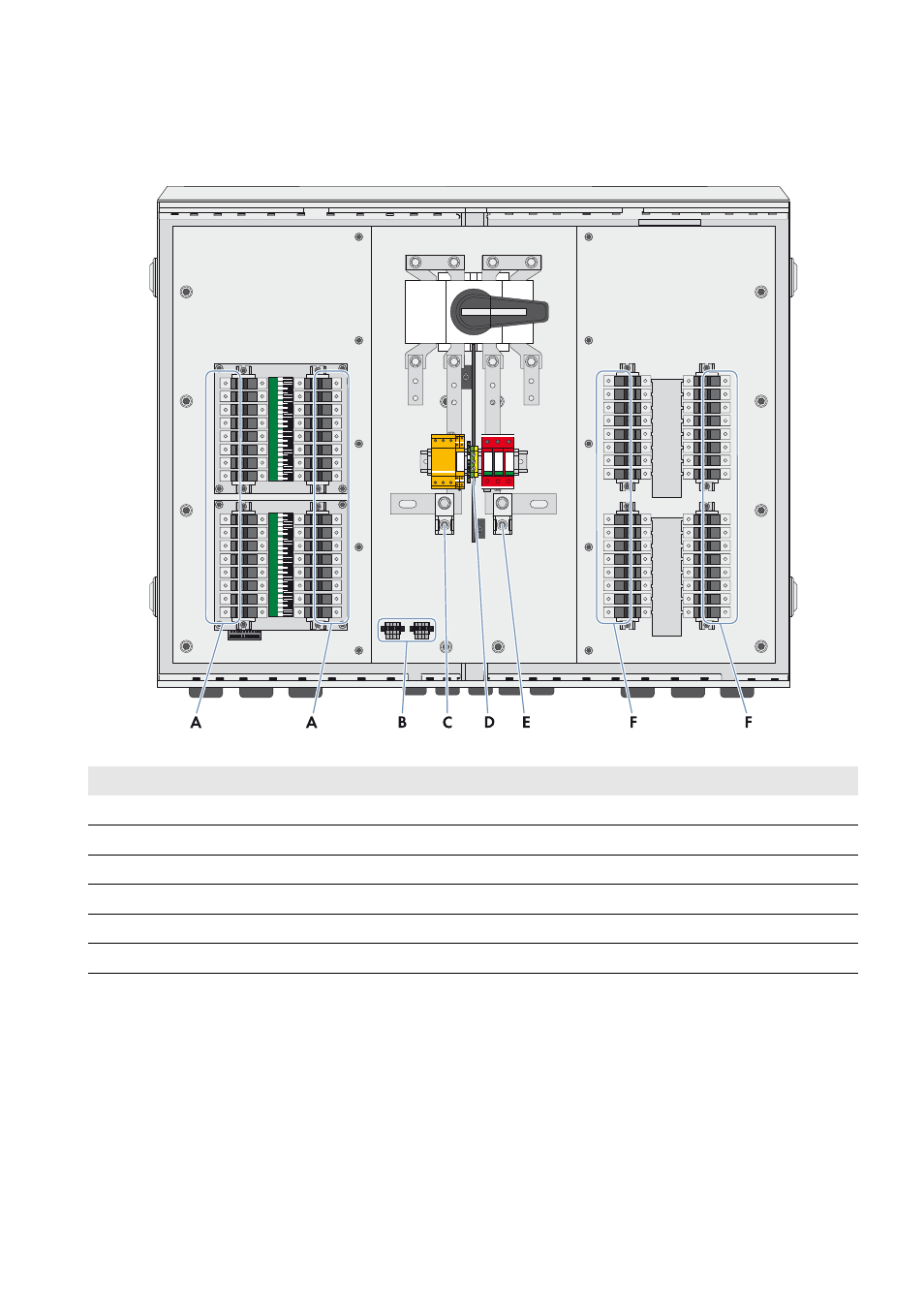

Imagen 11: Conexiones (ejemplo del SSM16-21-BS-JP)
6.4 Conexión del cable de string
SMA Solar Technology AG recomienda utilizar virolas para la conexión del cable de string a los portafusibles.
Requisitos para el cableado:
☐ Debe haber un cable PV1-F.
☐ Sección del cable de string para la conexión de un cable de string en los portafusibles: 0,75 mm
2 … 16 mm 2
Procedimiento:
1. Fije los cables de string a un riel para el paso de los cables.
Posición Denominación
A Conexiones de los cables de string, polo +
B Conexión de los cables de datos
C Conexión del cable principal de CC, polo +
D Conexión del cable de puesta a tierra
E Conexión del cable principal de CC, polo ‒
F Conexiones de los cables de string, polo ‒
