6 Conexión eléctrica SMA Solar Technology AG
26 SSMxx-21-IA-BS-JP-es-20 Instrucciones de instalación
5. Coloque el sellador con el cable en el racor atornillado para cables.
6. Corte el cable.
7. Apriete lo suficiente el racor atornillado para cables (par de apriete: 5 Nm).
6.3 Vista general del área de conexión
6.3.1 SSM8-21-BS/SSM16-21-BS
El equipamiento del Sunny String-Monitor depende del tipo de pedido. En los gráficos generales se muestra el máximo
equipamiento posible del Sunny String-Monitor.

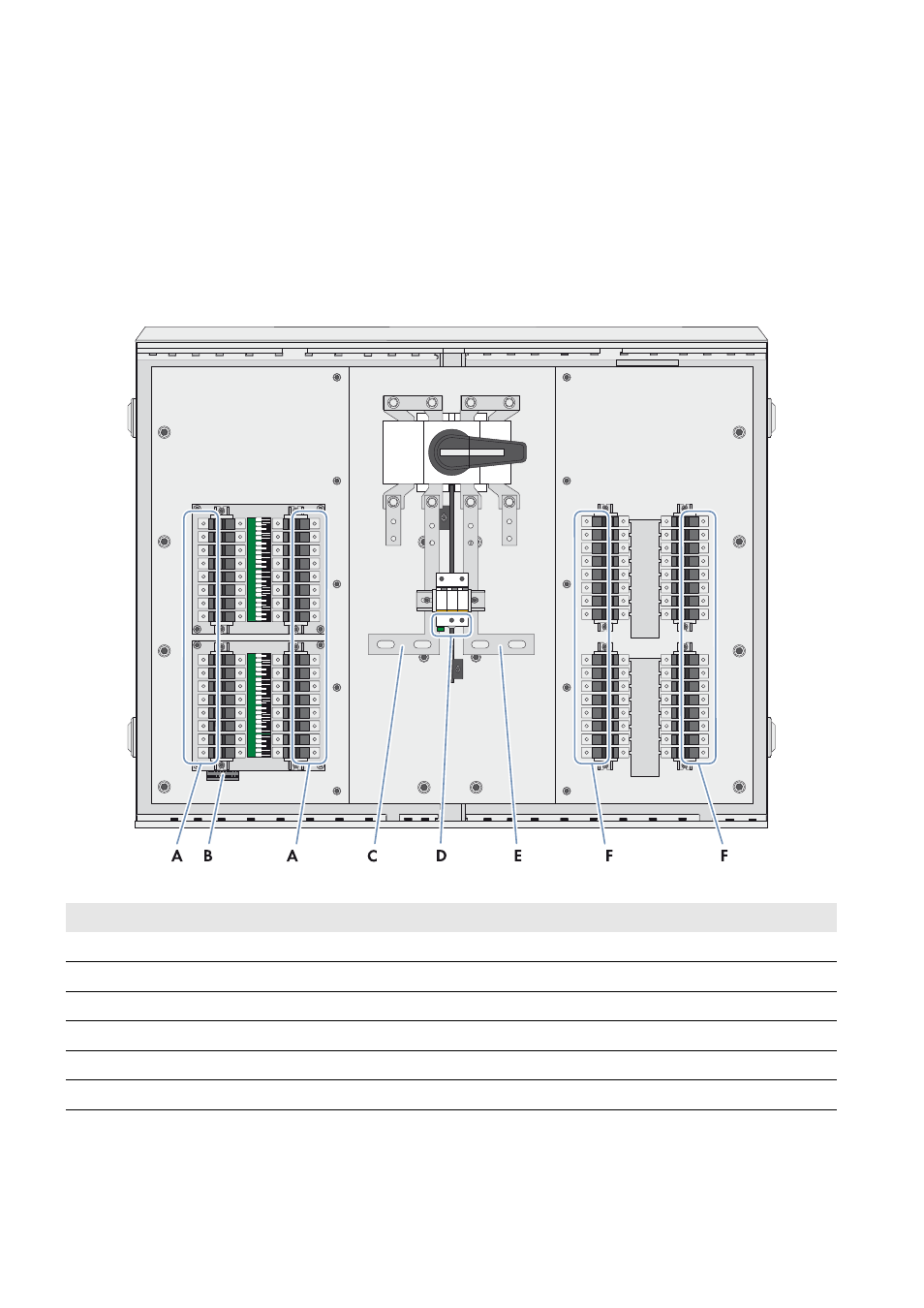

Imagen 10: Conexiones (ejemplo del SSM16-21-BS)
Posición Denominación
A Conexiones de los cables de string, polo +
B Conexión de los cables de datos
C Conexión del cable principal de CC, polo +
D Conexión del cable de puesta a tierra
E Conexión del cable principal de CC, polo ‒
F Conexiones de los cables de string, polo ‒
