ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500 14 / 113

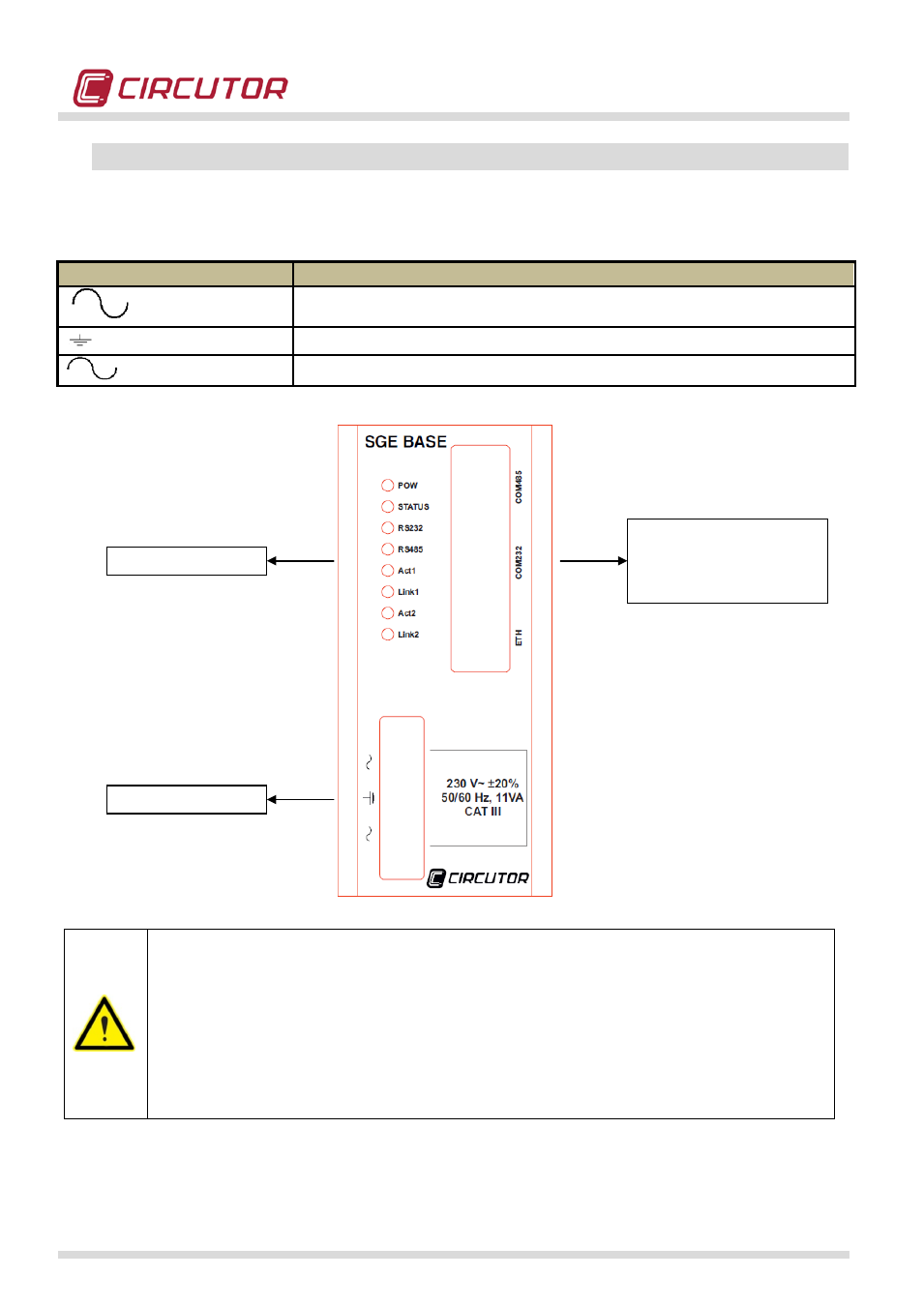

5.5.- DESCRIPCIÓN DE TERMINALES
5.5.1.- CONEXIÓN DEL MODULO DE ALIMENTACIÓN
El equipo debe conectarse a un circuito de alimentación protegido con
fusibles tipo gl según IEC 269 o tipo M, de valores comprendidos entre 0.5 y 1
A / 600 V (UL listed). Debe estar provisto de un interruptor magneto-térmico o
dispositivo equivalente, para poder desconectar el equipo de la red de
alimentación. El circuito de alimentación y de medida de tensión se conecta
con cable de sección mínima 1 mm
2 . (AWG 17). La línea de conexión del
secundario del transformador de corriente debe tener una sección mínima de
2 mm
2 . (AWG 14 Cu) y soportar un mínimo de 60 ºC.
TERMINAL DESCRIPCIÓN
Conexión alimentación
Conexión tierra
Conexión alimentación
Led de indicación
Puertos de comunicaciones
RS-485
RS-232
ETHERNET
Alimentación externa
