ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500 23 / 113
6.1.2.- MÓDULO DE MEDIDA (QNA500)
El QNA500 es el módulo de medida de parámetros eléctricos del sistema Multifit. Este módulo dispone
de 4 canales de medida de tensión, 4 canales de medida de corriente y 1 canal de medida de corriente
diferencial.
El QNA500 dispone de una serie de LED que aportan información sobre el correcto conexionado del
analizador y sobre el correcto funcionamiento.
LED Apagado Encendido Parpadeo
POW No alimentado Alimentación externa (1 seg.)
Alimentación batería (200ms)
STATUS No error Ethernet no inicializada Error de memoria
V No medida
Conexión correcta: 3 Tensiones
equilibradas Conexión incorrecta: Tensiones
desequilibradas
I No medida
Conexión correcta: 3 Corrientes
equilibradas Conexión incorrecta: Corrientes
desequilibradas
Act1 No actividad con el módulo anterior
Actividad TX/RX ETH con el módulo
anterior
Link1 ETH Link con el módulo anterior ETH No link con el módulo anterior
Act2 No actividad con el siguiente módulo
Actividad TX/RX ETH con el siguiente
módulo
Link2
ETH Link con el siguiente módulo
conectado ETH No link con el siguiente módulo
conectado

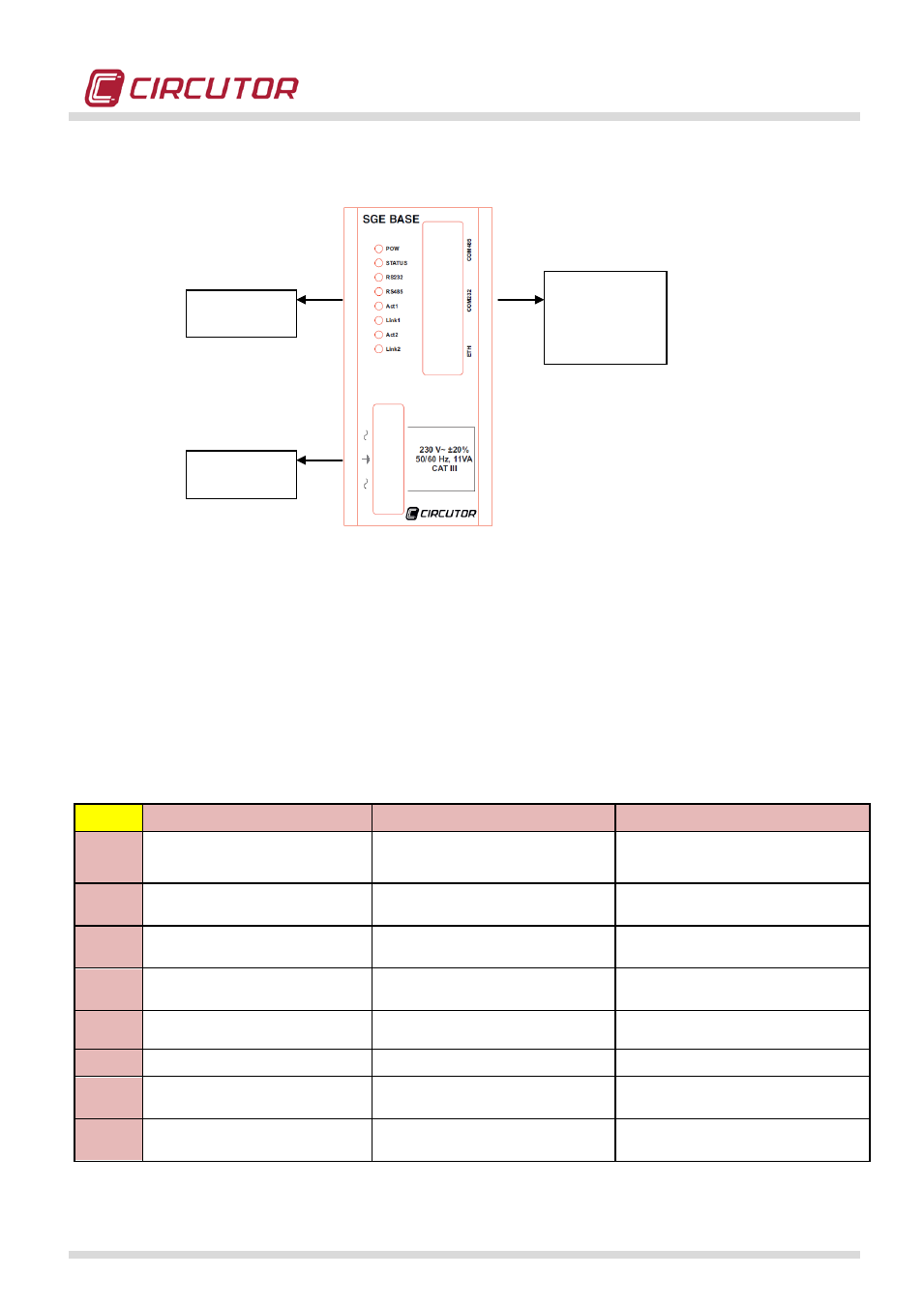

Led de
indicación
Puertos de
comunicaciones:
RS-485
RS-232
ETHERNET
Alimentación
externa
