ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500 27 / 113
Todos los puertos de comunicaciones son MULTIPROTOCOLO, lo cual significa que se puede
comunicar indistintamente del puerto con todos los protocolos que soporta el sistema MULTIFIT.
Protocolos disponibles:
• MODBUS/RTU (comunicaciones on-line)
• MODBUS/TCP (comunicaciones on-line)
• CIRBUS (comunicaciones on-line)
• ZMODEM (descarga de ficheros parciales o totales)
• FTP (descarga de ficheros completos)
• http (cnfiguración, comunicación on-line y descarga de ficheros totales via navegador WEB)

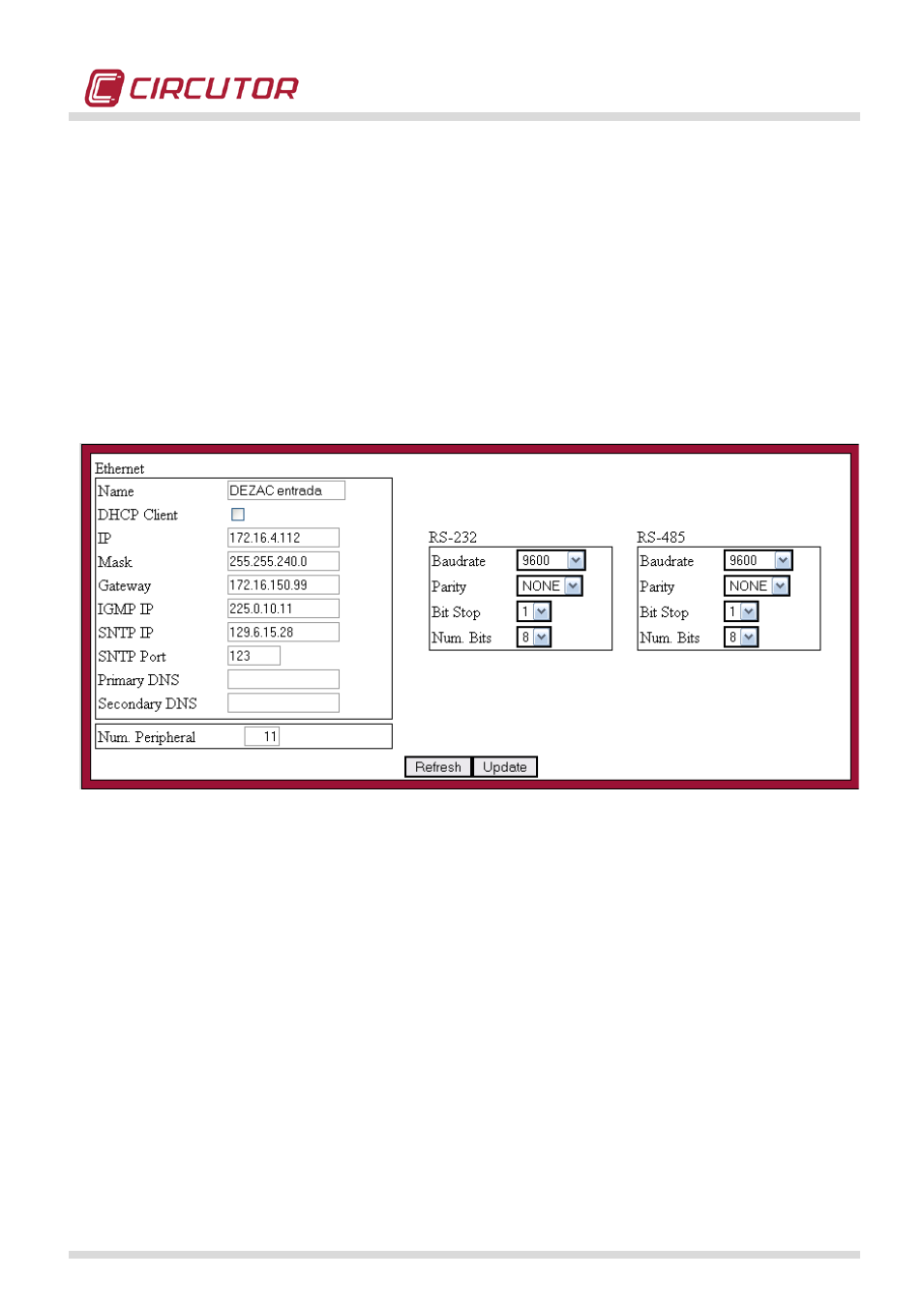

Tal y como se muestra en la figura anterior, desde el servidor WEB del modulo M-BASE se puede
programar la dirección IP del mismo y a la vez la configuración del puerto RS-232 y del puerto RS-485.
7.1.1.- CONFIGURACIÓN DE LA DIRECCIÓN IP
Una vez instalado en una red informática con servidor DHCP, éste proporcionará una dirección IP
automáticamente a cada uno de los módulos Multifit. Para comunicar con éstos módulos o integrarlos
en una aplicación informática, es necesario conocer la dirección IP que tienen éstos módulos.
Para ello, CIRCUTOR proporciona la aplicación IPSetup, la cual permite asignar una dirección IP
específica a cada modulo Multifit.
Para poder programar ésta dirección IP, es necesario conocer la dirección MAC la cual se muestra en
una etiqueta adhesiva plateada en la parte superior del producto.
