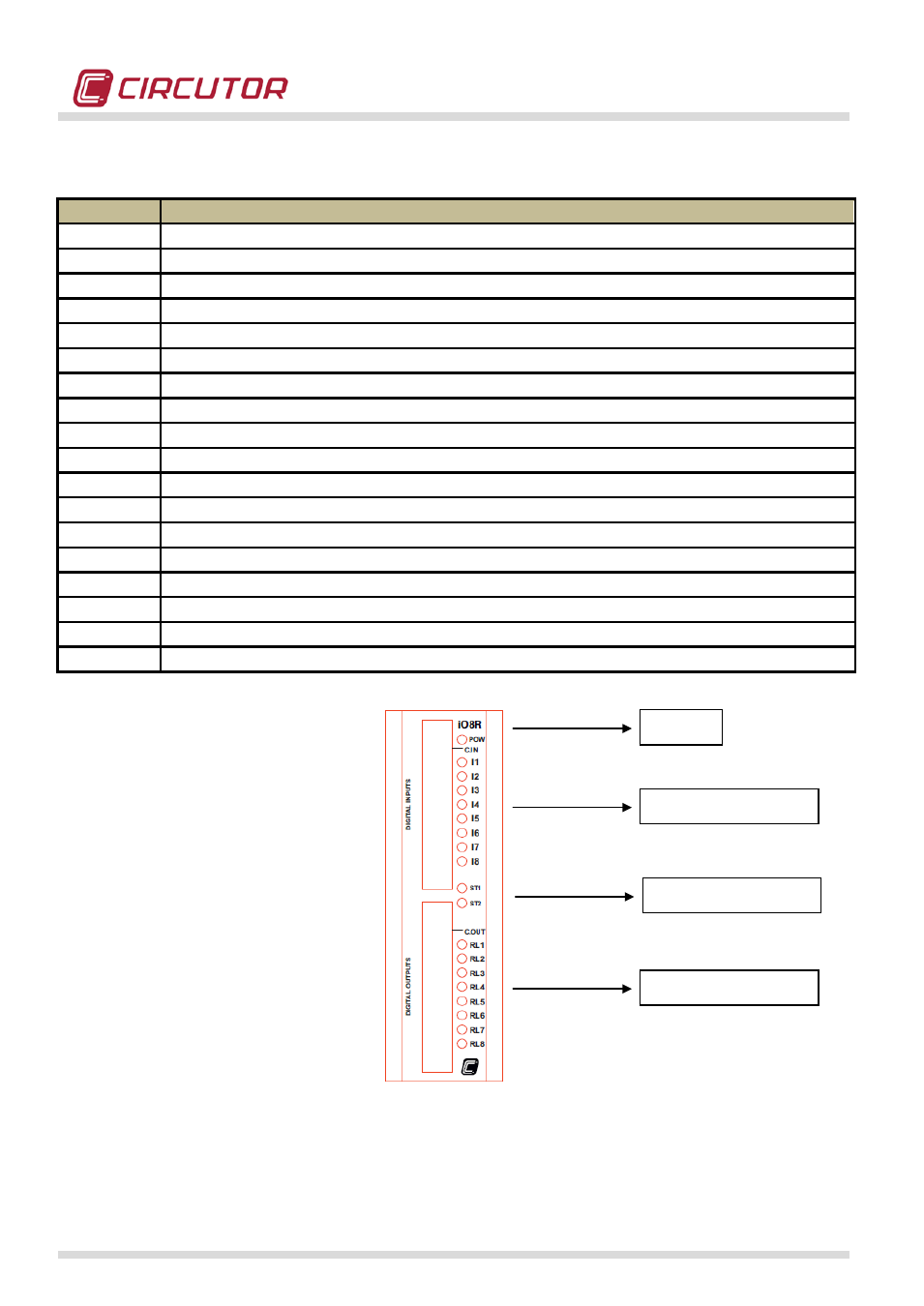

5.5.3.- CONEXIÓN ENTRADAS-SALIDAS
TERMINAL DESCRIPCIÓN
C
IN
Terminal común de entradas
I1 Entrada digital 1
I2 Entrada digital 2
I3 Entrada digital 3
I4 Entrada digital 4
I5 Entrada digital 5
I6 Entrada digital 6
I7 Entrada digital 7
I8 Entrada digital 8
C.
OUT
Terminal común de salidas
O1 o RL1 Salida digital 01 (transistor o relé dependiendo del modelo)
O2 o RL2 Salida digital 02 (transistor o relé dependiendo del modelo)
O3 o RL3 Salida digital 03 (transistor o relé dependiendo del modelo)
O4 o RL4 Salida digital 04 (transistor o relé dependiendo del modelo)
O5 o RL5 Salida digital 05 (transistor o relé dependiendo del modelo)
O6 o RL6 Salida digital 06 (transistor o relé dependiendo del modelo)
O7 o RL7 Salida digital 07 (transistor o relé dependiendo del modelo)
O8 o RL8 Salida digital 08 (transistor o relé dependiendo del modelo)
Power
Entradas digitales
Salidas digitales
Status
