ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500 15 / 113

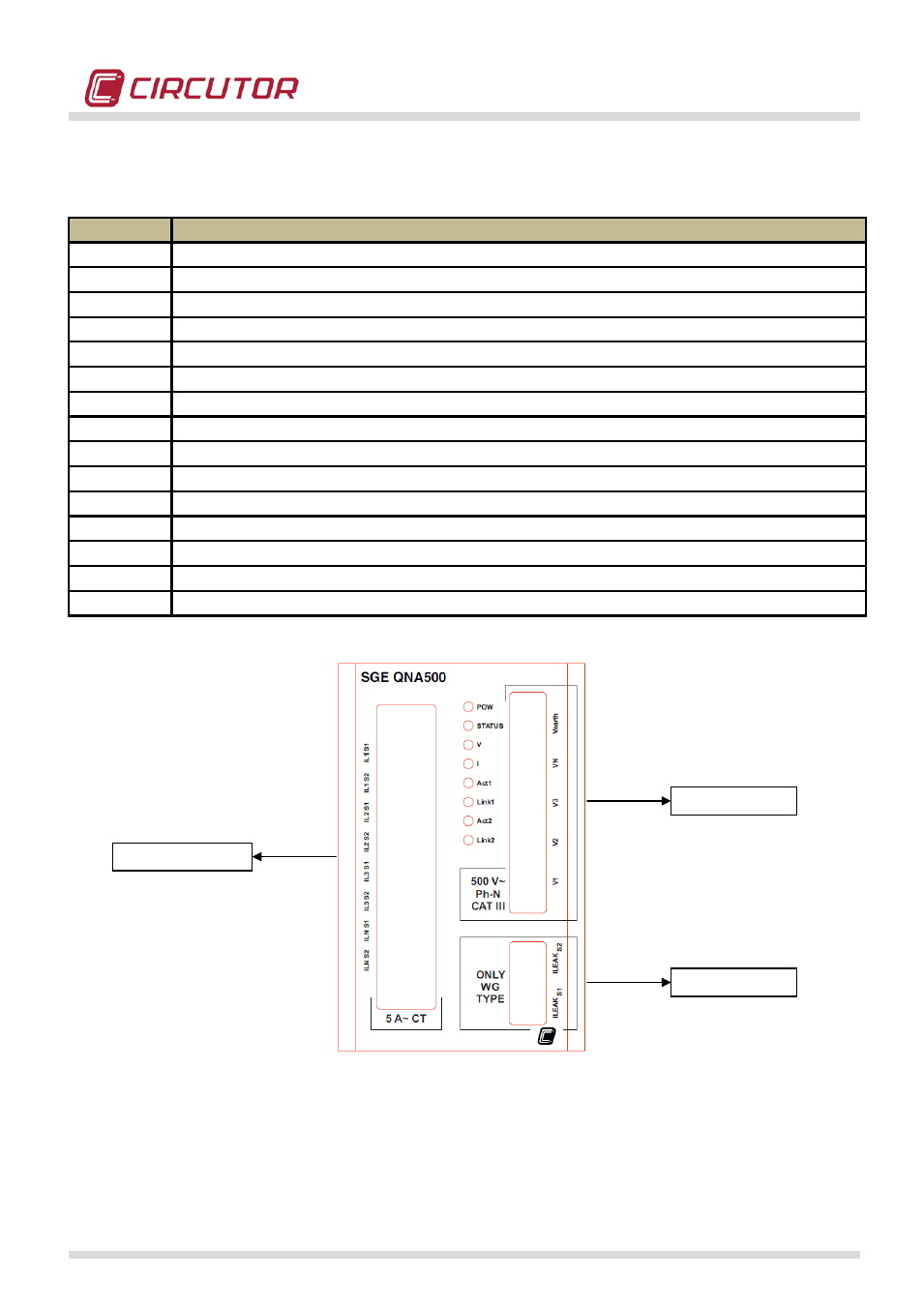

5.5.2.- CONEXIÓN DE TENSIONES Y CORRIENTES
TERMINAL DESCRIPCIÓN
IL1 S1 Conexión S1 de transformador de corriente de la fase L1
IL1 S2 Conexión S2 de transformador de corriente de la fase L1
IL2 S1 Conexión S1 de transformador de corriente de la fase L2
IL2 S2 Conexión S2 de transformador de corriente de la fase L2
IL3 S1 Conexión S1 de transformador de corriente de la fase L3
IL3 S2 Conexión S2 de transformador de corriente de la fase L3
ILN S1 Conexión S1 de transformador de corriente de neutro
ILN S2 Conexión S2 de transformador de corriente de neutro
ILEAK S1 Conexión S1 de transformador de corriente diferencial (Id)
ILEAK S2 Conexión S2 de transformador de corriente diferencial (Id)
V1 Entrada tensión de la fase L1
V2 Entrada tensión de la fase L2
V3 Entrada tensión de la fase L3
VN Entrada tensión del neutro
V TIERRA Entrada tensión de tierra V (GND)
Medida tensión
Medida Id
Medida corriente
