ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500 18 / 113
5.6.2.- RS-485
El QNA500 dispone de un canal de comunicaciones RS485 que le permite realizar 2 funciones,
comunicar con los distintos modulos del sistema Multifit, o bien, hacer de pasarela de comunicaciones
entre los periféricos conectados en este canal y cualquier de los otros puertos de comunicaciones del
modulo M-BASE (RS232 o ETHERNET). El conector RS-485 permite la comunicación con múltiples
dispositivos. Este tipo de bus utiliza dos señales (Rx,Tx) para enviar y recibir datos. Con el analizador
QNA500 no se suministra cable RS-485 ya que en función de la instalación la instalación las

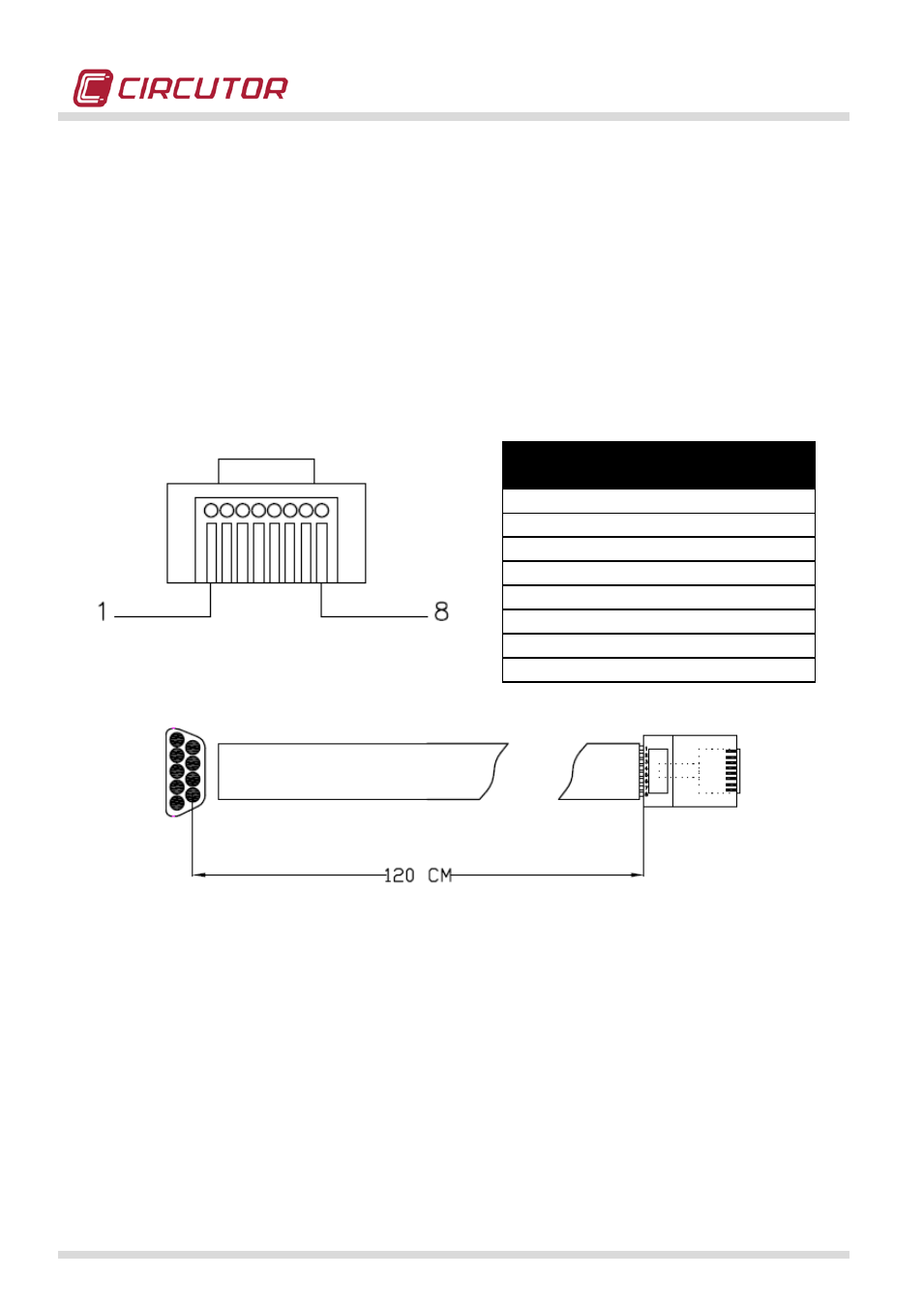

distancias de cable necesarias pueden variar significativamente. Para realizar el cable RS-485 se debe
seguir el siguiente esquema:
En caso de realizar comunicaciones a través de este puerto, el led RS-485 del modulo M-BASE
parpadeará.
CABLE RECOMENDADO:
Cable flexible categoría 5 de 2 conductores x 0,25 mm
2
(AWG23) más la malla. La malla debe
conectarse a tierra en uno de los extremos para descargar el ruido que en ella pueda inducirse. Este
cable podría ser también con sección de conductores de 0,22 mm
2 (AWG24), aunque el 0,25 mm 2 (o
superior) es más recomendado.
VISTA FRONTAL
(RJ45)
CONECTOR DB-9
1 (Tx) 2 (Rx)
2 (Rx) 3 (Tx)
3 (CTS) -
4 (GND) -
5 (GND) -
6 -
7 -
8 -
