CIRCUTOR computer PLUS-TF Series - Manual (Página 13)

13
3.1 Tarjetas y Funciones
Carta A: Com + Medida C + Fugas
Carta B: Relés
Carta C: FA+medida+extras
w
w
w
El Computer plus TF lleva dos tarjetas o cartas
de circuito impreso.
Carta A: Comunicaciones. Medida de Corriente en
los Condensadores y Medida de Fugas
Carta C: Fuente de alimentación y medida de
tensiones y corrientes de línea
3.2 Designación de bornes
3.2.1 Carta C: Alimentación y medida

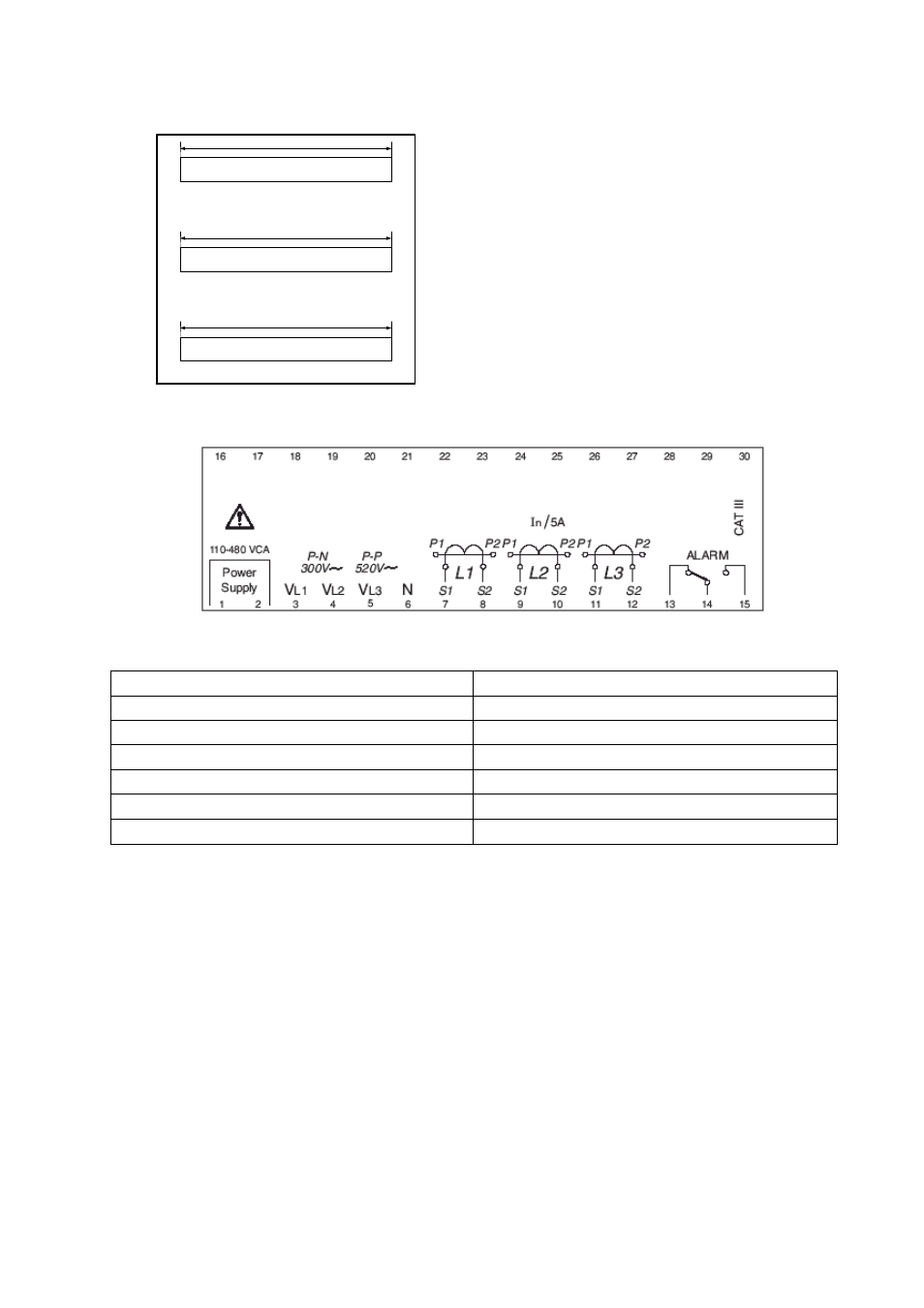

Fig. 5.- Bornes de alimentación y medida
BORNES CARTA C FUNCIÓN
1 Alimentación
2 Alimentación
3 Tensión 1
4 Tensión 2
5 Tensión 3
6 Neutro
