64
Armónicos IC1
Disponible sólo en los tipos
Computer plus TF-CDI
Muestra los armónicos de corriente de la fase 1 del equipo de
condensadores
Armónicos IC2
Muestra los armónicos de corriente de la fase 2 del equipo de
condensadores
Armónicos IC3
Muestra los armónicos de corriente de la fase 3 del equipo de
condensadores
THDV
Muestra el THD de tensión de cada una de las tensiones fase-
neutro: V1, V2, V3
THDI
Muestra el THD de corriente de cada una de las corrientes de línea:
I1, I2, I3
THDIC
Disponible sólo en los tipos
Computer plus TF-CDI
Muestra el THD de corriente de cada una de las corrientes del
equipo de compensación: IC1, IC2, IC3
Tabla 11-1.- Opciones del menú de visualización de armónicos
 Para cada una de las variables existe la opción de mostrar valores numéricos o gráfico de barras (ver
figs. 109 y 110).

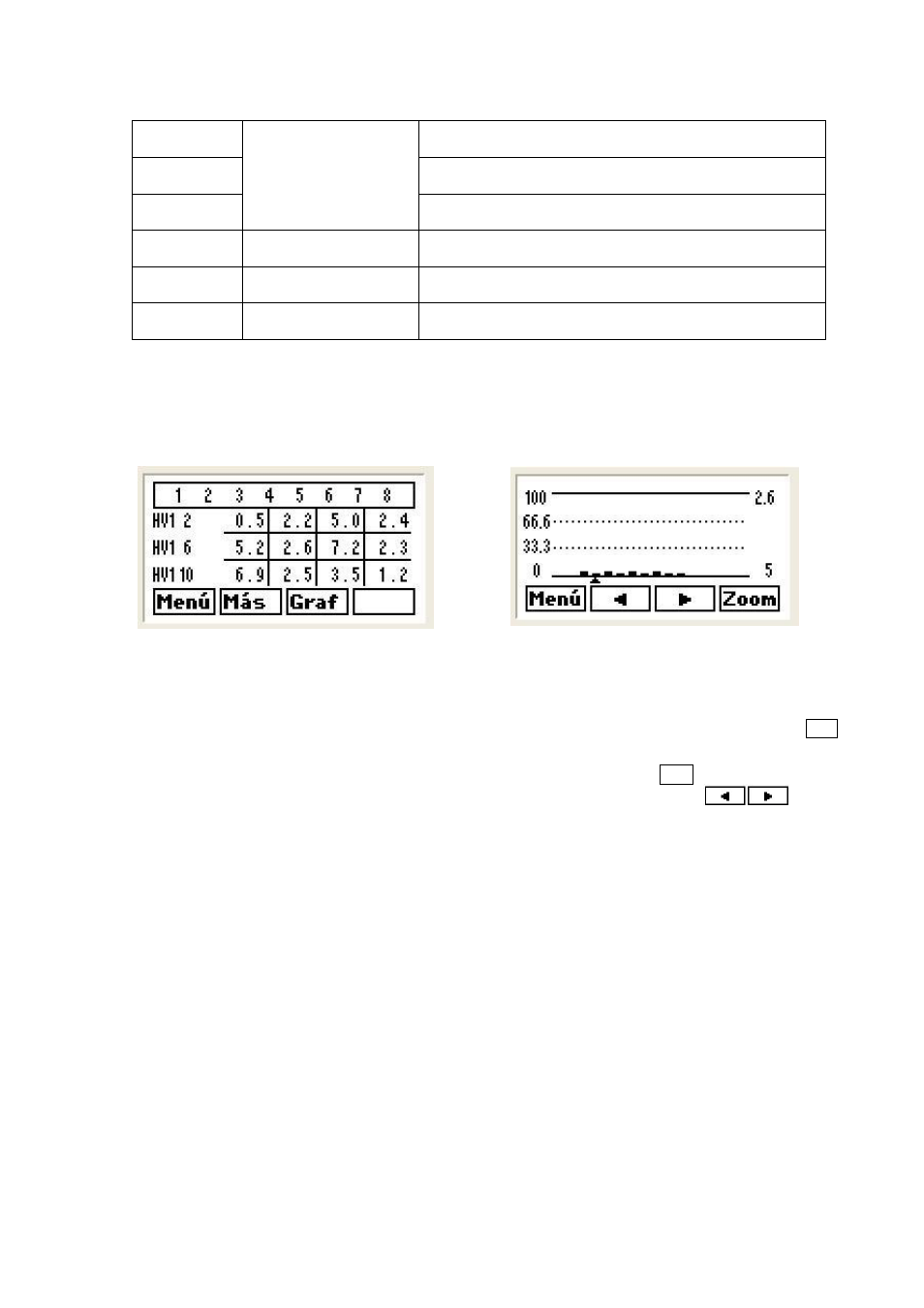

Fig. 107.- Visualización numérica de armónicos Fig. 108.- Visualización gráfica de armónicos
 En cada pantalla de visualización numérica de armónicos se muestra una tabla con el valor de 12
armónicos (ejemplo en la fig.109, en la fila HV1 2 aparecen los valores de los armónicos de tensión de
la fase 1 de orden 2 a 5. En la siguiente fila aparecen desde orden 6 a 9, etc.). Pulsando la tecla Más se
puede ver hasta el armónico de orden 33.
 En las pantallas de visualización numérica aparece la tecla dinámica Graf. Pulsando dicha tecla
aparecen los armónicos en forma de gráfico de barras (fig.110) y con las teclas podemos
cambiar el cursor de armónicos. En la parte derecha de la pantalla aparece el orden del armónico (parte
inferior) y el valor del % (parte superior).
