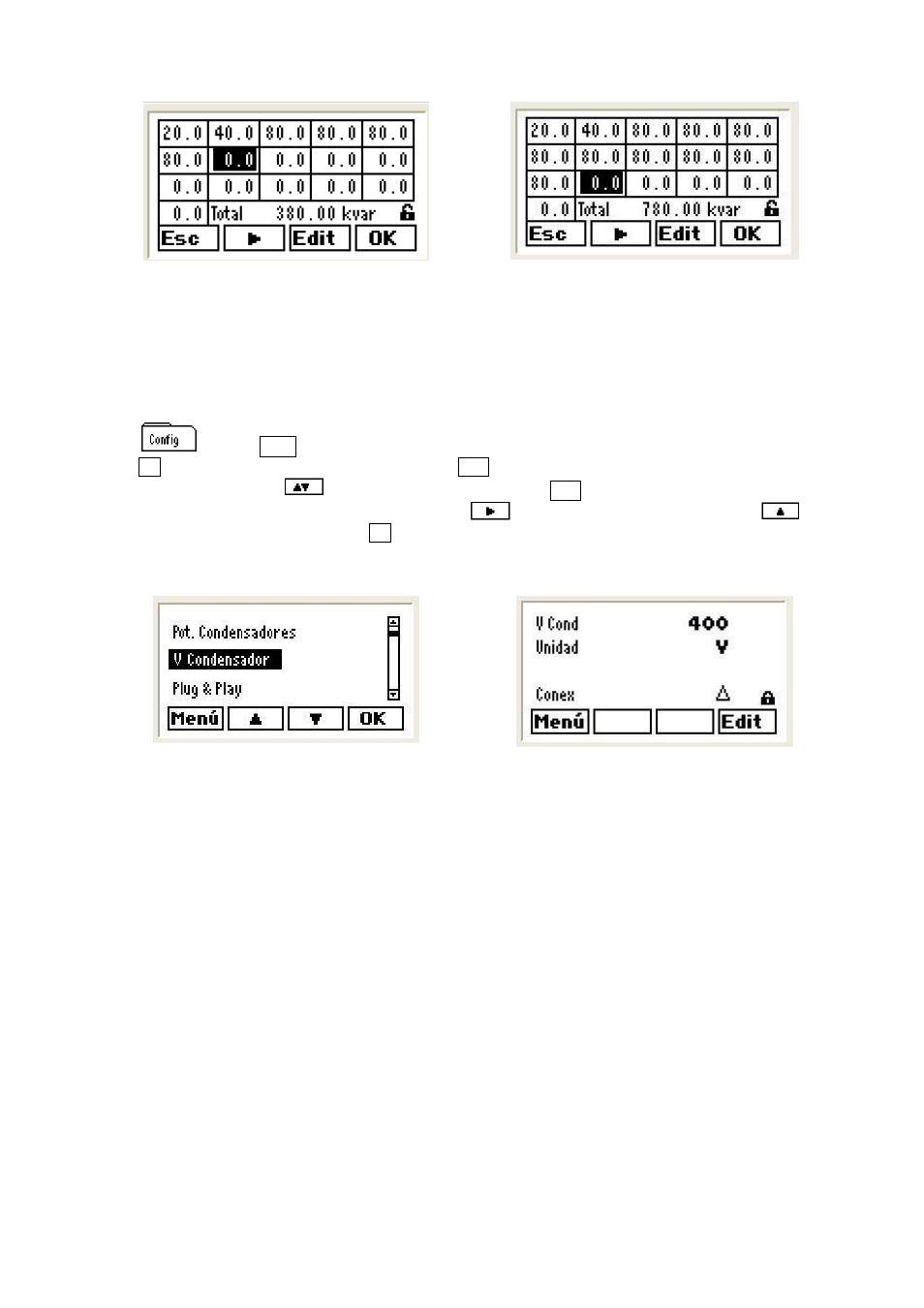

Fig.27.- Programación para un equipo de 6 pasos
(paso 7 = 0 kvar)
Fig.28.- Programación para un equipo de 11 pasos
(paso 12 = 0 kvar)
7.2.2 Plug&Play Paso 2

Tensión nominal de los condensadores y configuración: El segundo paso del Plug&Play es elegir la
tensión nominal de los condensadores y la conexión estrella o triángulo. Normalmente este dato junto
con la potencia nominal aparece en la etiqueta de dichos condensadores. En general si no se dice lo
contrario la conexión es triángulo. Para introducir estos datos en el regulador, hay que ir a la carpeta
, pulsar OK y aparece la pantalla de la fig.29. Seleccionar la opción
V Condensador y pulsar
Ok. Aparece la pantalla de la fig.30. Pulsar Edit y aparece la pantalla de la fig.30. Seleccionar el
campo a editar con y después pulsar nuevamente Edit y aparece la pantalla de la fig.31. La
edición de números es la habitual, con la flecha se cambia de dígito y con la flecha cambia
el valor. Al final se confirma con Ok . En el apartado de Unidad se puede elegir V o kV y en Conex se
puede elegir  o Y
Fig.29.- Programación de la configuración de los
condensadores
Fig.30.- Programación de la configuración de los
condensadores
