37
Secundario de los trafos de
corriente
Valor nominal del secundario del TC
(Puede ser /5 ó /1)
/5
Idioma menús Idioma Castellano
Parámetros del canal de
comunicaciones
Parámetros del canal de comunicaciones
para conexión a Power Studio
Periférico …1
Baud rate… 19200
Paridad… No
Long. Dato… 8 bits
Bits Stop… 1
Tabla 7.1.- Parámetros configurados por defecto
7.2.6 Plug & Play en caso de Computer plus TF-CDI
En el caso de disponer de un Computer plus TF-CDI, al que se le haya conectado la señal del secundario
de 3 transformadores de intensidad para medir la corriente consumida por cada fase de la batería
automática de condensadores, y se haya habilitado dicha función durante la configuración del regulador,
éste efectuará un segundo proceso de Plug & Play para la determinación del valor del primario de los
transformadores de intensidad instalados para medir la corriente consumida por la batería automática, y
asignando las fases y el sentido de dichos transformadores, siempre suponiendo transformadores In/5A.
Para habilitar esta función se procederá como se decribe a continuación.

Dentro de la carpeta seleccionar la opción (fig.40b), y pulsar
OK
.
Aparecerá la pantalla de la fig.40c.

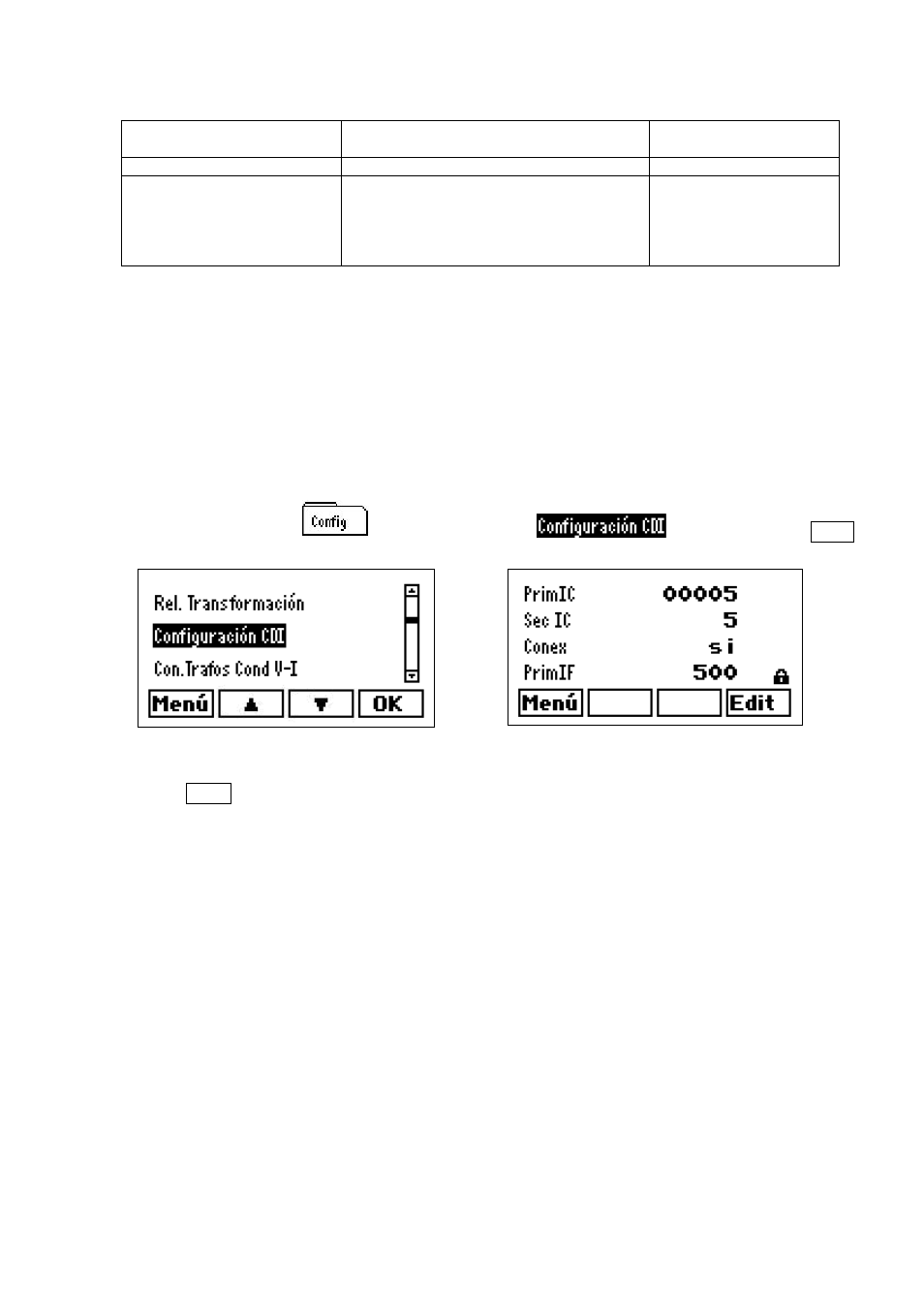

Fig. 40b.- Menú de configuración Fig. 40c.- Menú de configuración CDI
 Pulsar Edit y, si la edición está bloqueada, aparecerá la pantalla de contraseña. Proceder como se ha
indicado en el apartado 7.1. Después de dar la contraseña válida se pasa a la pantalla de la fig.40d.
