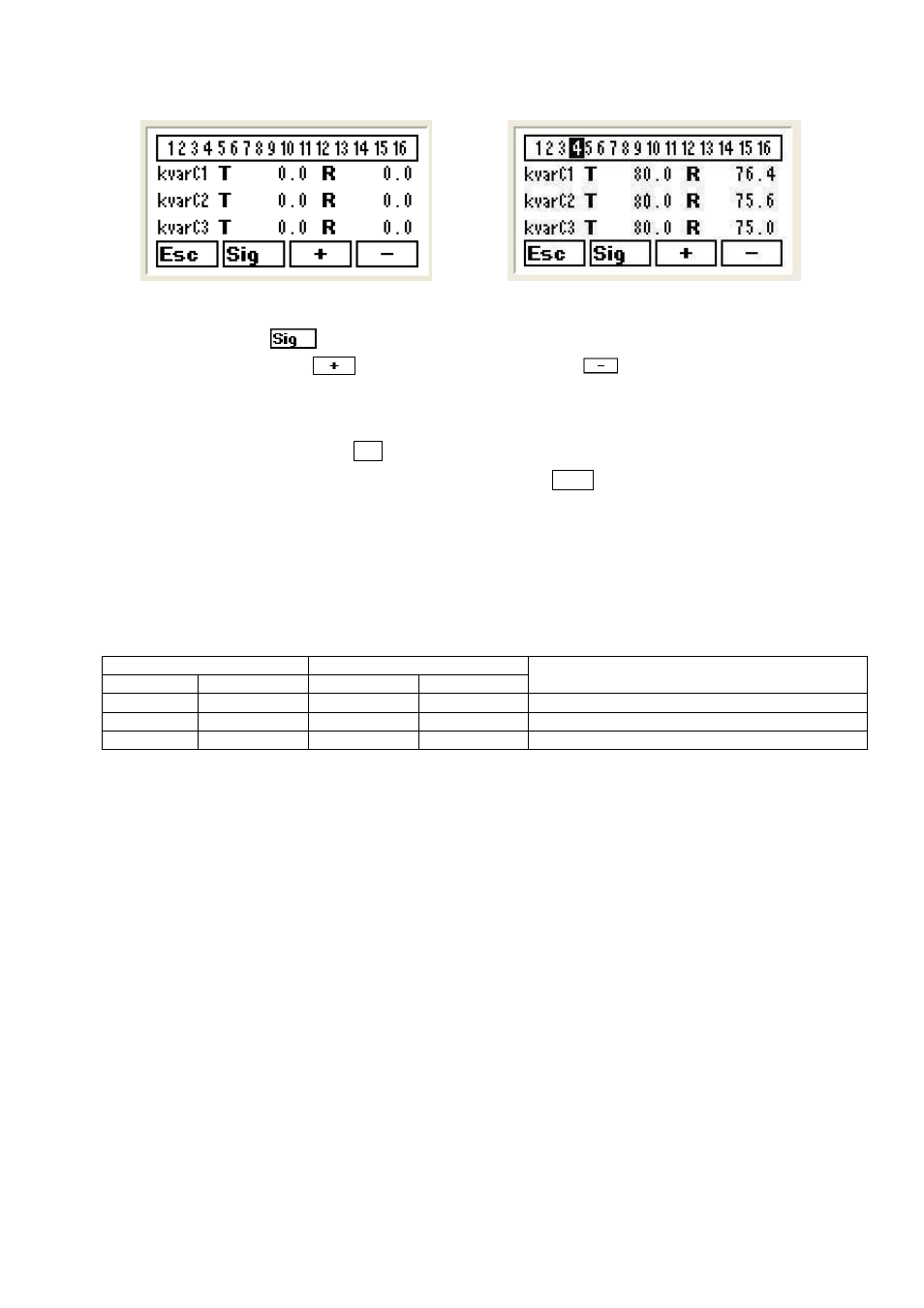

Fig. 117.- Menú Test de condensadores Fig. 118.- Menú Test de condensadores

Mediante el botón el Computer Plus va subrayando el número del condensador que se quiera
conectar con el botón o desconectar con el botón (la fig. 120 muestra el paso 4
seleccionado y conectado) y muestra en dos columnas los kvar teóricos (kvarC1 T) y los reales (kvarC1
R). De esta forma se puede comprobar paso a paso si los condensadores tienen la capacidad esperada.
La desconexión y conexión de pasos se hace con un tiempo de 2 segundos.

Para salir de este menú pulsar Esc.

Para volver al menú principal desde el menú de Test pulsar Menú.
13 CONEXIÓN COMPUTER PLUS A PLACAS CPC3I

Los reguladores de la serie Computer plus TF-C y TF-CDI están pensados para el control de baterías
estáticas, funcionando conjuntamente con las placas CPC3i-xRS.

La conexión del Computer plus TF a la placa se realiza a través del canal RS-485, según la tabla de
conexión 13-1. Véanse también los esquemas de bornes de las fig.121 y 122.
CPC3i-xRS Computer plus (CPC NET)
Función
Nombre Borne Nombre Borne
SH A S 33 Pantalla del cable de comunicación
RS+ B A+ 31 Transmisor /Receptor +
RS- C B- 32 Transmisor /Receptor -
Tabla 13-1.- Conexión CPC3i a Computer plus

Los esquemas de conexión del equipo completo se dan en las figs. 2 y 3.
