Manual del propietario del Arc Trainer 425A de Cybex
PRECAUCIÓN: Para levantar, mover y montar la unidad se necesitan un mínimo de dos personas. Utilice
siempre métodos de levantamiento adecuados cuando mueva elementos pesados.
4. Levante y mueva la unidad.
A. Con cuidado extraiga los tirafondos y los soportes de envío. NOTA: Mantenga el material del empa-
quetado en los brazos de unión por el momento (esto evitará que la pintura se raye durante el montaje).
B. El procedimiento de levantar y mover la unidad hasta la ubicación en la que desee colocarla debe
ser realizado por un mínimo de dos personas. Utilice métodos de levantamiento adecuados.
NOTA: Si instala el monitor de entretenimiento
personal, consulte la página 5-12 para
obtener las instrucciones de instalación.
5. Instale los cables en el soporte de la consola.
A. Localice el soporte de la consola (Nº 12).
B. Localice los cables de la consola y los
cables del ritmo cardiaco en el conjunto
de la estructura principal.
C. Inserte los cables por la parte inferior de la
agarradera del soporte de la consola (Nº 12)
hasta que salgan por la parte superior.
6. Acople la agarradera del soporte de la consola.
A. Localice la agarradera del soporte de la
consola (Nº 12) y los tres tornillos de cabeza
tubular (BHSCS) de 0,375-16 x 0,75 (Nº 19).
B. Coloque la agarradera del soporte de la consola (Nº 12) en el conjunto de la estructura principal
y enrosque a mano cada uno de los tres tornillos de cabeza tubular (BHSCS) de 0,375-16 X 0,75
(Nº 19). Observe la Figura 4.
C. Apriete de manera segura el perno de 0,375-16 x 0,75 (Nº 19) con la llave Allen de 7/32”
(Nº 27) proporcionada.
7. Acople el conjunto de la consola.
A. Localice el conjunto de la consola (Nº 2) y los cuatro tornillos tubulares de 0,250-20 x 1,250 (Nº 21)
y las cuatro arandelas de seguridad (Nº 22).
B. Conecte los cables de la consola y del ritmo cardiaco que sobresalen de la parte superior del
soporte de la consola (Nº 12) en la consola (Nº 2). Observe la Figura 4.
C. Coloque el conjunto de la consola (Nº 2) y enrosque de manera manual cada uno de los cuatro
tornillos BHSCS de 0,250-20 (Nº 21) con las cuatro arandelas de bloqueo (Nº 22). Observe la Figura 4.
NOTA: Compruebe que los cables no estén atrapados.
D. Con la ayuda de la llave Allen de 5/32” proporcionada (Nº 26), fije la consola (Nº 2) en la abrazadera del
soporte de la consola (Nº 12) con las cuatro arandelas de bloqueo (Nº 22) y los cuatro tornillos
de cabeza tubular (BHSCS) de 0,250 x 1,250 (Nº 21).

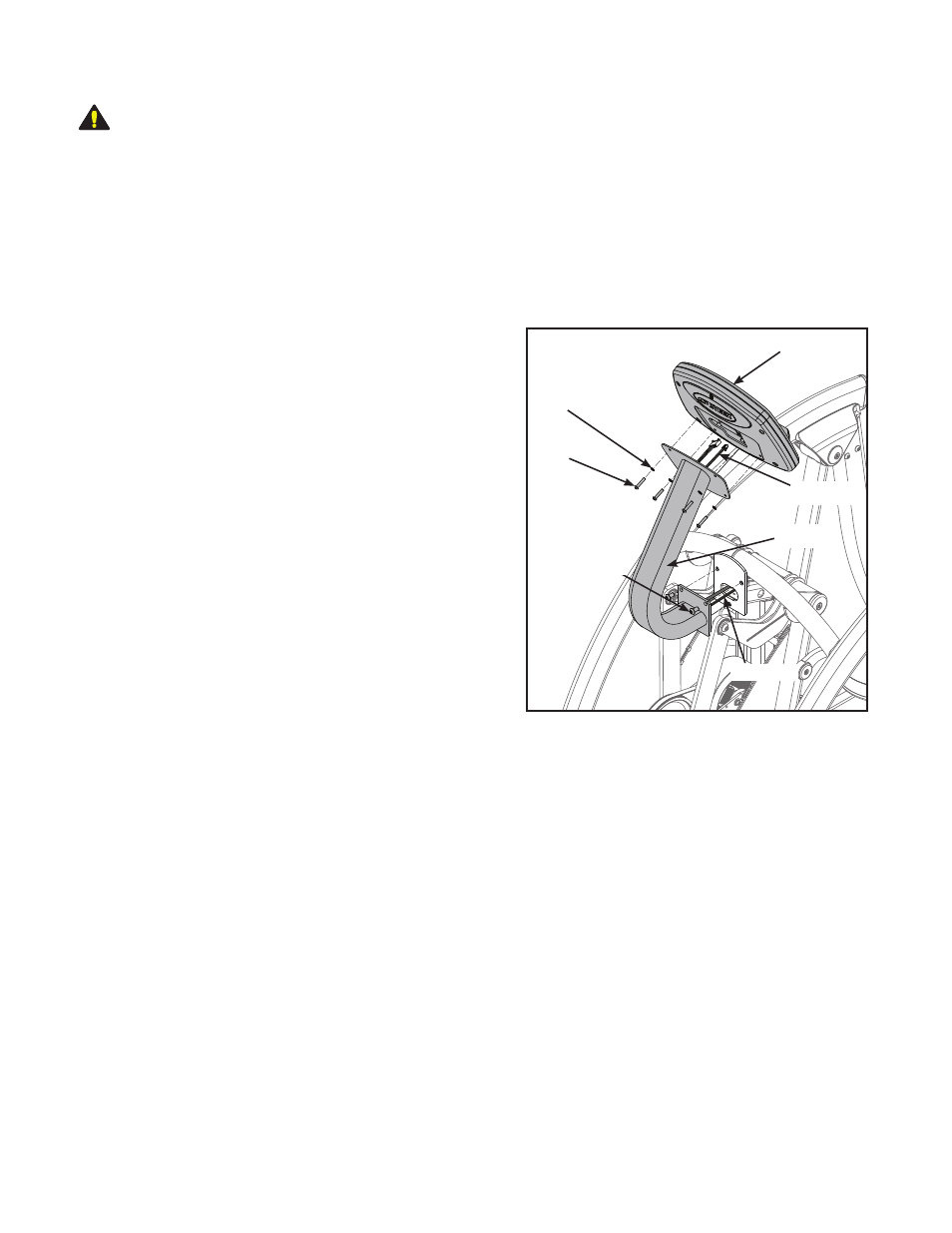

Figura 4
Nº 2
Nº 22
Nº 21
Cables
Nº 19
Nº 12
Cables
Instalación
y montaje
Página 5-6
