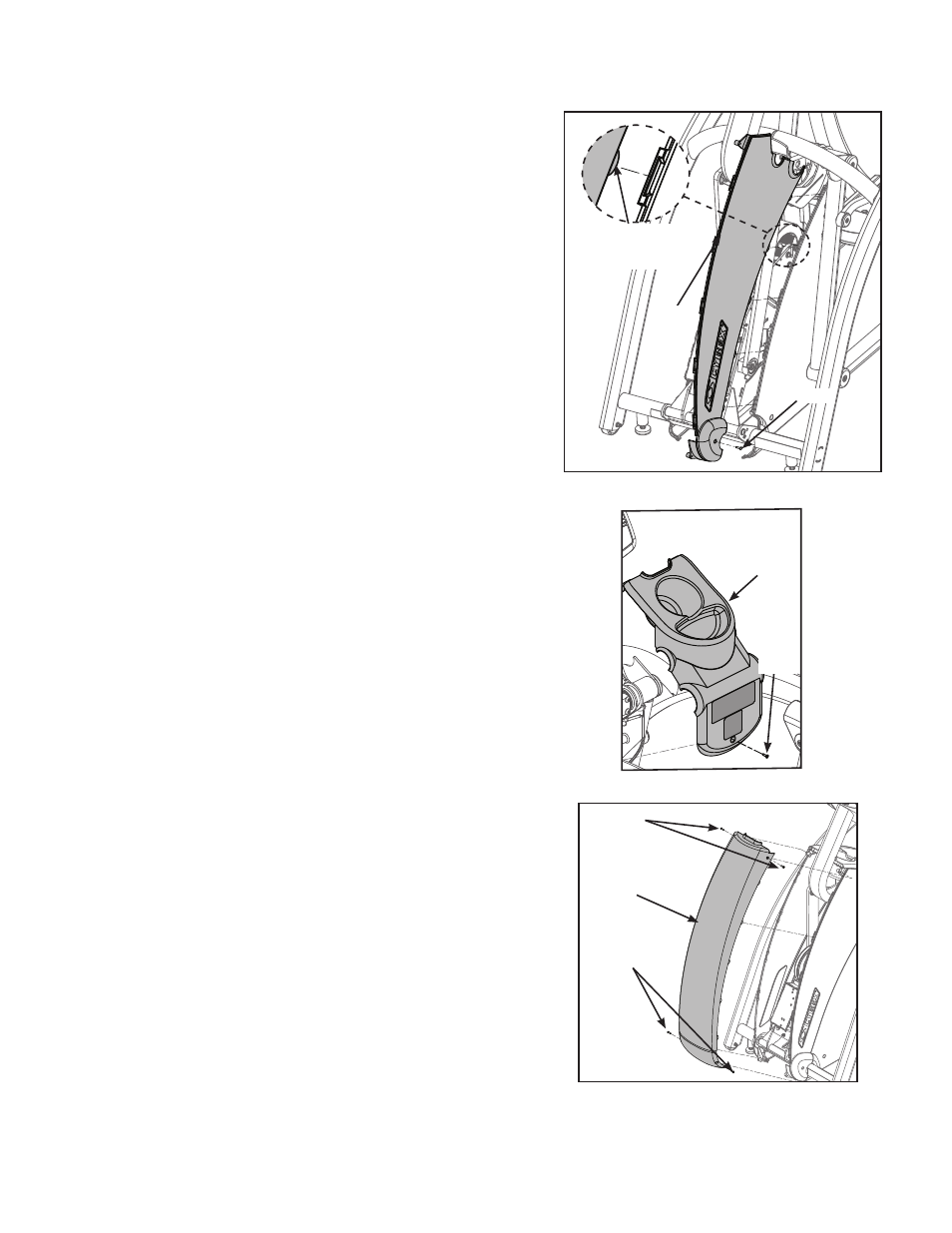

8. Acople la cubierta superior izquierda.
A. Encuentre la cubierta lateral izquierda superior (Nº 9)
y un tornillo Phillips del número 8 X 0,625 BLK (Nº 17).
B. Coloque la cubierta lateral izquierda superior (Nº 9) en
la posición correcta en la estructura principal y enrosque
a mano el tornillo del número 8 X 0,625 BLK (Nº 17).
Observe la Figura 5.
NOTA: Asegúrese de que los conectores de seguridad están
colocados correctamente. Observe la Figura 5.
C. Con un destornillador Phillips, apriete de manera segura
el tornillo Phillips del número 8 X 0,625 BLK (Nº 17).
D. Repita los pasos 8A a 8C para la cubierta superior
derecha.
9. Acople la cubierta superior.
A. Encuentre la cubierta superior (Nº 11) y un tornillo Phillips
del número 8 X 0,625 BLK (Nº 17).
B. Coloque la cubierta superior (Nº 11) en la posición
correcta en el conjunto de la estructura principal
y enrosque el tornillo Phillips del número 8 X 0,625
BLK (Nº 17). Observe la Figura 6.
C. Con un destornillador Phillips, apriete de manera segura
el tornillo Phillips del número 8 X 0,625 BLK (Nº 17).
Instalación
y montaje
Página 5-7
Figura 6
Nº 11
Nº 17
Figura 5
Conectores
de seguridad
Nº 9
Nº 17
10. Acople la cubierta delantera.
A. Encuentre la cubierta delantera (Nº 8) y los cuatro
tornillos Phillips del número 8 X 0,625 (Nº 17).
B. Coloque la cubierta superior (Nº 8) en la posición
correcta en el conjunto de la estructura principal
y enrosque los cuatro tornillos Phillips del número
8 X 0,625 BLK (Nº 17). Observe la Figura 7.
C. Con un destornillador Phillips, apriete de manera
segura los cuatro tornillos Phillips del número
8 X 0,625 BLK (Nº 17).
Figura 7
Nº 8
Nº 17
Manual del propietario del Arc Trainer 425A de Cybex
