20
Manual del usuario de Cybex

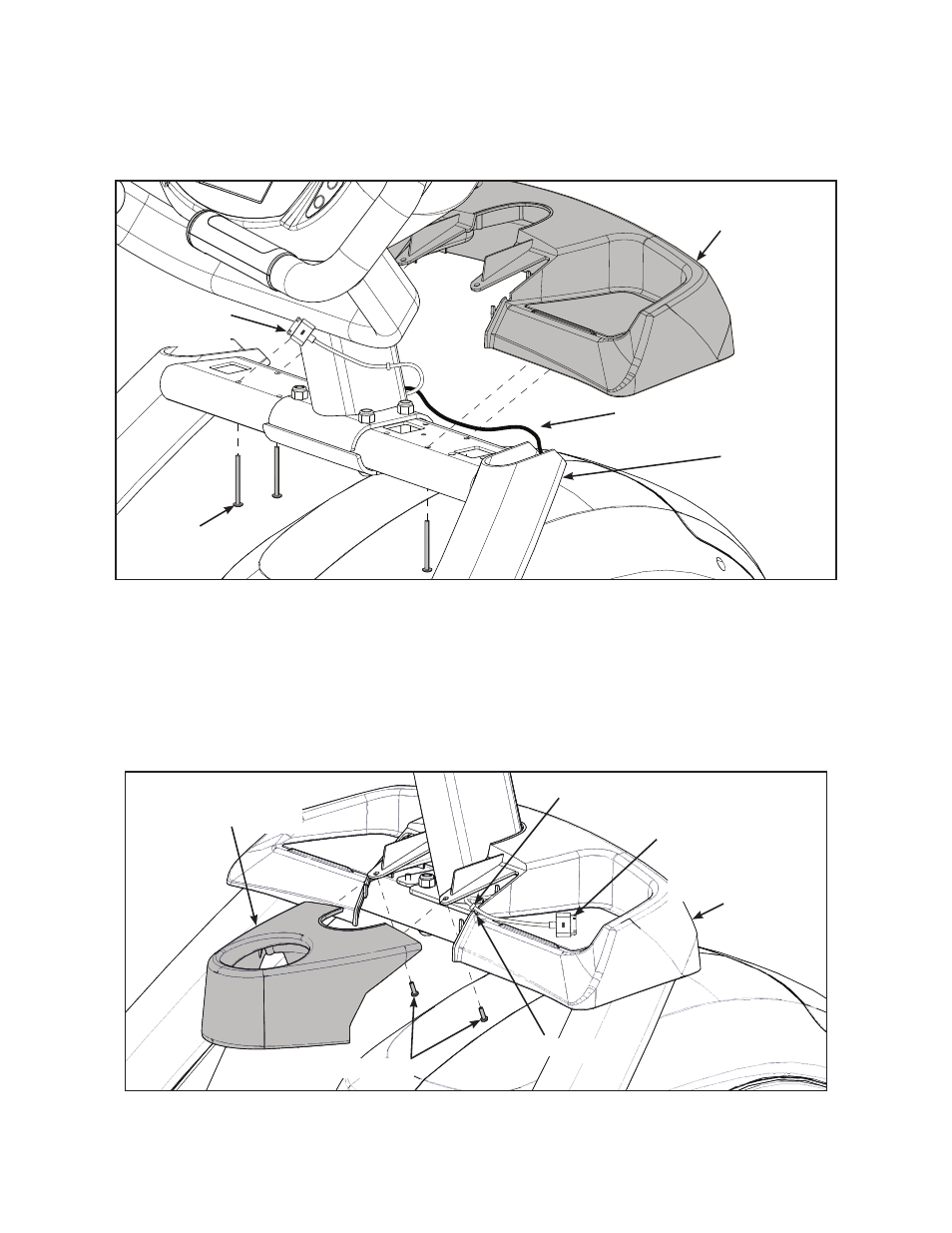

Instale la base de la bandeja auxiliar
1. Coloque la bandeja de accesorios en su posición sobre la estructura y enrute el cable del iPod
hacia la parte trasera de la unidad. No pellizque el cable coaxial opcional.
Tornillos (4)
Estructura
Cable del
iPod
Base de la
bandeja auxiliar
2. Introduzca los cuatro tornillos con un destornillador Phillips de hoja ancha y corta y mango
grueso.
Instale la parte superior de la bandeja auxiliar
1. Coloque la bandeja de accesorios en su posición sobre la estructura y pase el cable del iPod
por la muesca en la bandeja de accesorios. Coloque el reductor de tensión del cable del iPod
en el borde interior de la muesca en la bandeja de accesorios.
Tornillos (2)
Cable del iPod
Reductor de tensión
Muesca
Parte superior de
la bandeja auxiliar
Base de la
bandeja auxiliar
2. Introduzca los dos tornillos con un destornillador Phillips de hoja ancha y corta y mango
grueso.
Cable coaxial (opción
Monitor Vista E3)
