Manual del usuario de Cybex

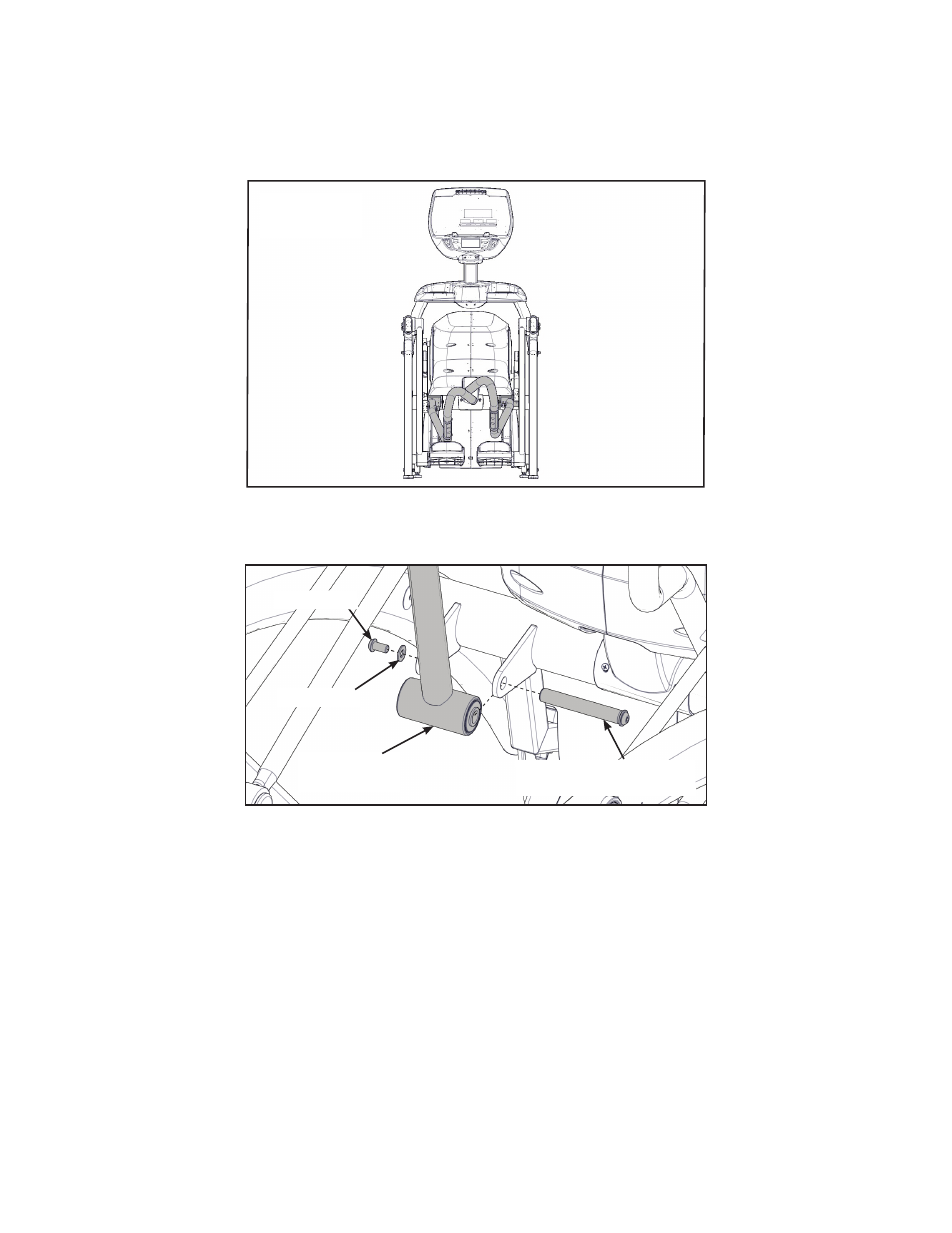

Retire los ensamblajes del manillar izquierdo y derecho
Los ensamblajes del manillar izquierdo y derecho se envían girados. Los ensamblajes del manillar
deben extraerse y girarse 180º para que la configuración y el montaje sean correctos.
Posición
de envío
1. Extraiga un tornillo y una arandela del conjunto del manillar izquierdo con dos llaves Allen de
7/32".
Manillar
izquierdo
Arandela
Conjunto de la
clavija del pivote
Tornillo
2. Deslice el conjunto del pasador de pivote hacia fuera y extraiga el ensamblaje del manillar
izquierdo.
3. Gire el ensamblaje del manillar izquierdo 180 grados.
4. Aplique Loctite en las roscas dentro del pasador de pivote y del tornillo.
5. Coloque el conjunto del manillar izquierdo y vuelva a introducir el pasador de pivote.
6. Instale el tornillo y la arandela en el conjunto del manillar izquierdo con dos llaves Allen de
7/32".
